Switch 4400 –
Rückansicht im
Detail
Warnetikett mit Angaben zur Versorgungsspannung
Stromnetz-
Anschlussbuchse
Stromanschluss
LED-
Anzeige Farbe
Grün/Gelb
wechselnd
Grün
blinkend
Aus
Port LED Status-LED (nur 3C17205)
Grün
Gelb blinkend
Aus
Power Utilization-LED-Anzeigen (nur 3C17205)
Grün

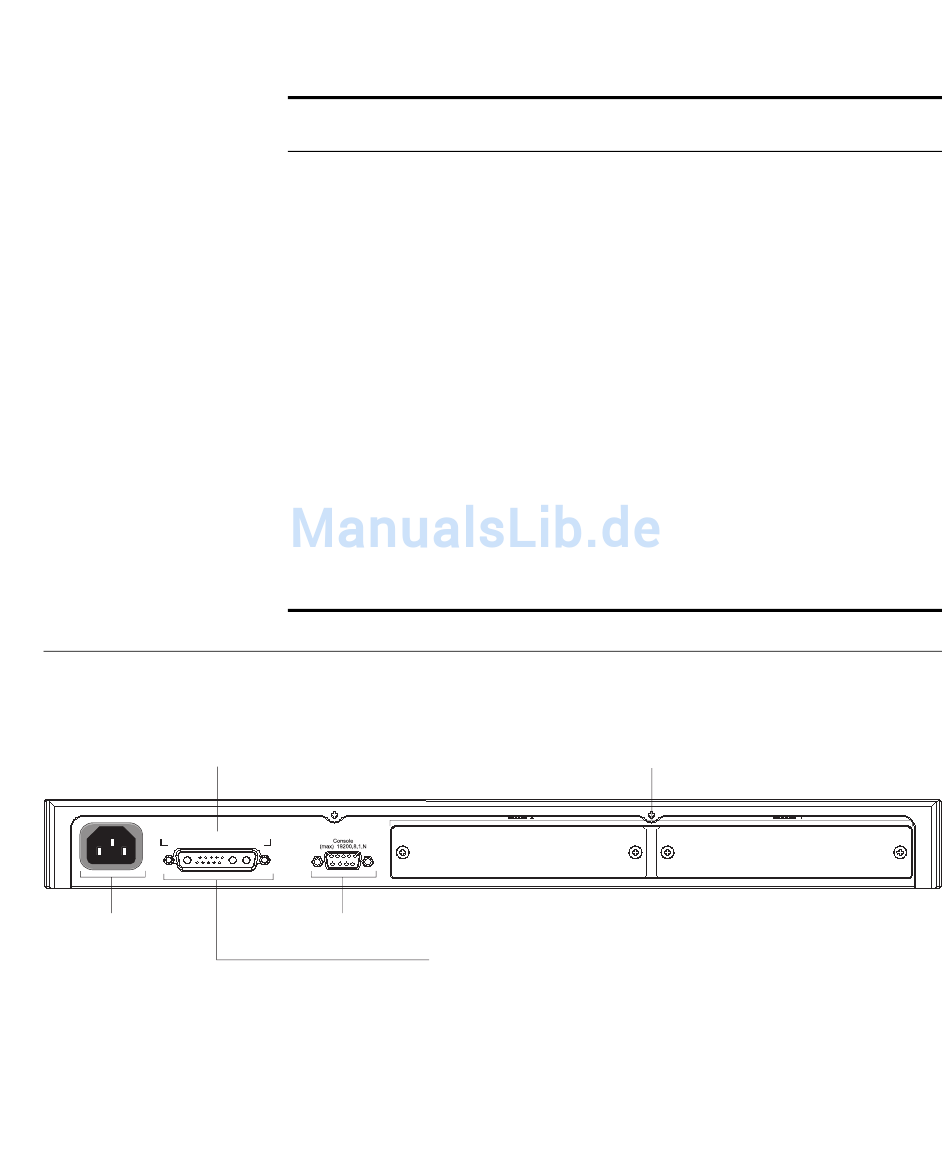

Abbildung 5 Switch 4400 (alle Modelle) – Rückansicht
Console-Port
Anschlussbuchse für das Redundant Power System
Der Switch passt seine Einstellung für die Stromversorgung automatisch
an jede beliebige Versorgungsspannung im Bereich von 90 bis 240 Volt
Wechselstrom an.
Switch 4400 – Rückansicht im Detail
Bedeutung
Findet ein Software-Upgrade statt, wechseln die
LED-Anzeigen der Einheit in Abfolgen im Uhrzeigersinn
und gegen den Uhrzeigersinn.
Der Switch bildet zwar physisch einen Stack mit anderen
Switch 4400-Einheiten, kann jedoch nicht als Bestandteil
dieses Stacks verwaltet werden, bis alle Einheiten auf
Software-Version 2.0 oder höher aktualisiert wurden.
Es ist ein Fehler aufgetreten.
Die Port-LED-Anzeigen arbeiten im Power-Modus.
Die Port-LED-Anzeigen arbeiten im normalen Modus.
Power over Ethernet-Fehler auf einem oder mehreren
Ports.
Die Port-LED-Anzeigen arbeiten im normalen Modus.
4 LED-Anzeigen zeigen die Gesamtstromzufuhr als
Prozentsatz des möglichen Maximums.
Steckplatz für Erweiterungsmodul
19
