Ein geeignetes Kabel:
■
Ein Standard-Nullmodemkabel – wenn Sie eine direkte Verbindung
■
zum Console Port herstellen möchten, oder
ein Standard-Modemkabel – wenn Sie eine Verbindung zum
■
Console Port über ein Modem herstellen möchten.
Diagramme mit den Pinbelegungen für beide Kabel finden Sie in
Anhang B auf Seite 71.
Folgende Elemente sind für die manuelle Konfiguration des Switches
■
mit IP-Einstellungen erforderlich:
IP-Adresse
■
Subnetz-Maske
■
Standard-Gateway
■
Management VLAN-ID, in der Regel auf den Standardwert (1)
■
eingestellt
Anschließen der Workstation an den Switch
1 Schließen Sie die Management-Workstation mithilfe eines Standard-
Nullmodemkabels direkt an den Console Port an (siehe Abbildung 12).

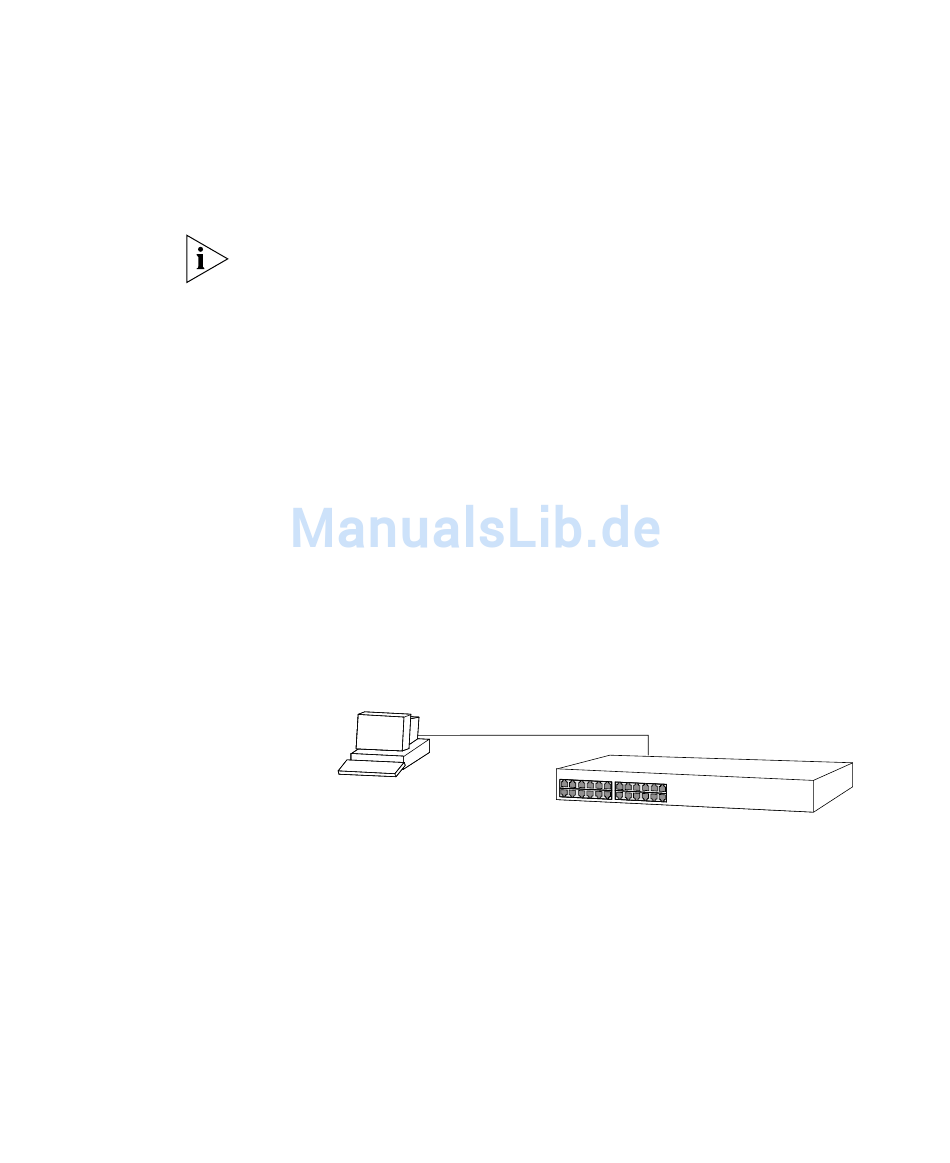

Abbildung 12 Anschließen einer Workstation über den Console Port an
den Switch
Workstation
(mit installierter Terminal-
Emulationssoftware)
So schließen Sie das Kabel an:
a Schließen Sie die Buchse des Kabels an den Stecker des Console Ports
am Switch an.
b Ziehen Sie die Sicherungsschrauben der Steckverbindung fest, um ein
versehentliches Abziehen des Kabels zu verhindern.
c Schließen Sie das andere Ende des Kabels an einen der seriellen Ports
(COM-Ports) der Workstation an.
Standard-Nullmodemkabel
Console Port
Verbindung
Switch
