48 K 3: K
APITEL ONFIGURATION FÜR DAS
M
ANAGEMENT
Voraussetzungen
Eine Workstation mit Terminalemulationssoftware, wie beispielsweise
■
Microsoft Hyperterminal. Mit Hilfe dieser Software können Sie
über den Console Port oder ein Modem direkt mit dem Switch
kommunizieren.
Dokumentation der Terminalemulationssoftware.
■
Ein geeignetes Kabel:
■
Ein Standard-Nullmodemkabel – wenn Sie eine direkte Verbindung
■
zum Console Port herstellen möchten, oder
ein Standard-Modemkabel – wenn Sie eine Verbindung
■
zum Console Port über ein Modem herstellen möchten.
Diagramme mit den Pinbelegungen für beide Kabel finden Sie in
Anhang B auf Seite 71.
Ein Twisted-Pair-Ethernet-Kabel der Kategorie 5 mit RJ-45-Steckern
■
zum Verbinden des Switch mit dem Netzwerk.
Anschließen der Workstation an den Switch
1 Schließen Sie die Management-Workstation mithilfe eines Standard-
Nullmodemkabels direkt an den Console Port an (siehe Abbildung 14).

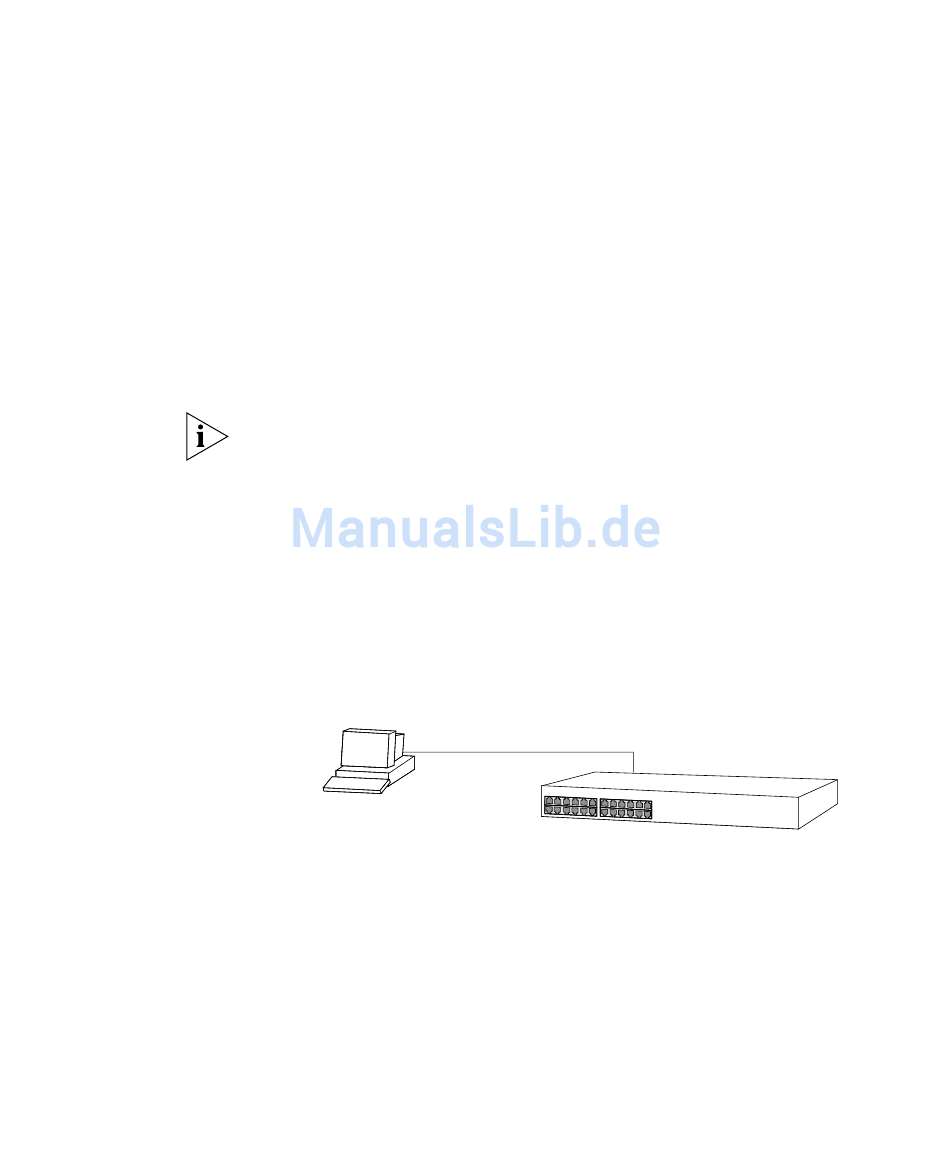

Abbildung 14 Anschließen einer Workstation über den Console Port an den
Switch
Workstation
(mit installierter Terminal-
Emulationssoftware)
So schließen Sie das Kabel an:
a Schließen Sie die Buchse des Kabels an den Stecker des Console Ports
am Switch an.
b Ziehen Sie die Sicherungsschrauben der Steckverbindung fest, um ein
versehentliches Abziehen des Kabels zu verhindern.
c Schließen Sie das andere Ende des Kabels an einen der seriellen Ports
(COM-Ports) der Workstation an.
Standard-Nullmodemkabel
Console Port
Verbindung
Switch
