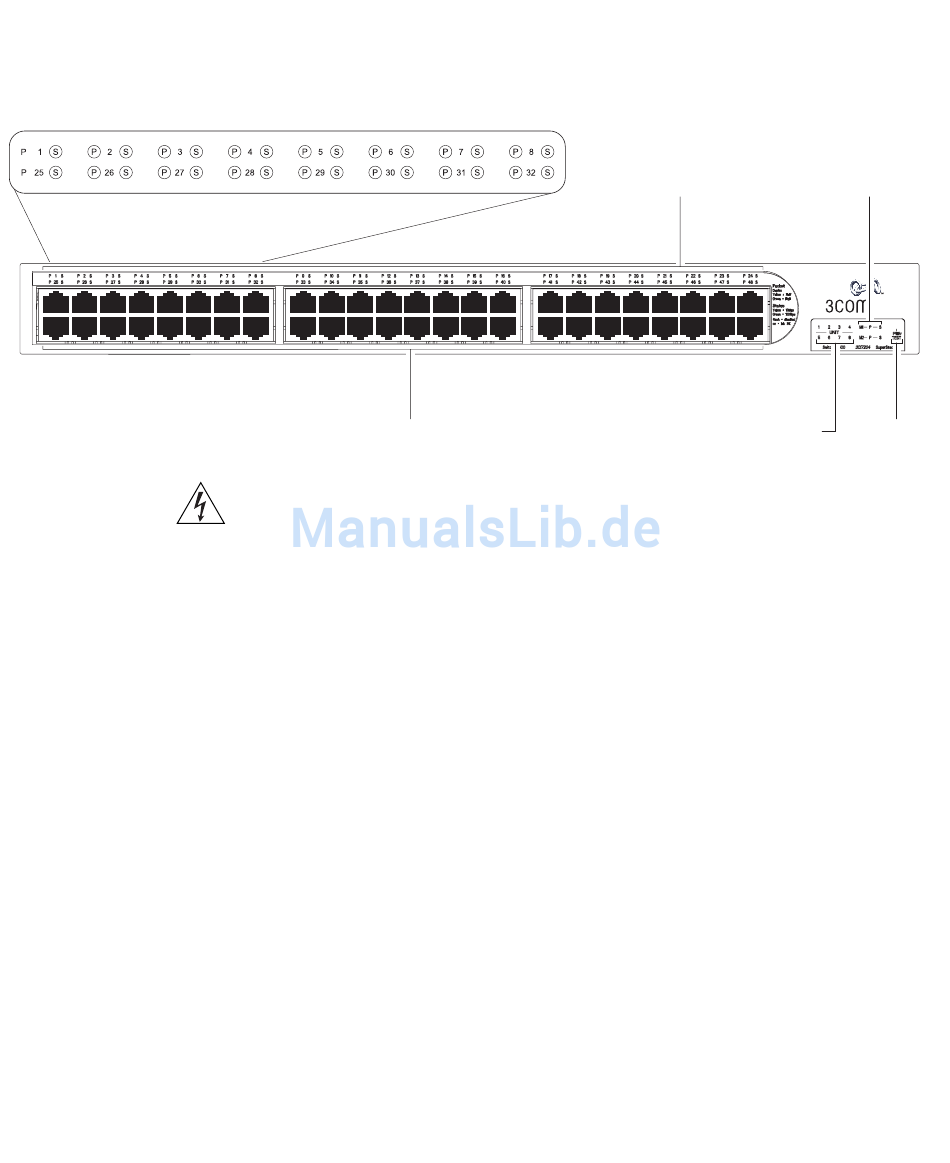

Abbildung 4 Switch 4400 (48-Port) – Vorderansicht
Module
Packet-LED-Anzeigen
Port Status-
Module
LED-Anzeigen
Status-LED-Anzeigen
10BASE-T/100BASE-TX
Unit-LED-Anzeigen
Power/Self
Test-LED-Anzeige
RJ-45-Ports
VORSICHT: RJ-45-Ports. Es handelt sich um geschirmte RJ 45-Datenan-
schlüsse. Sie dürfen weder als herkömmliche Telefonanschlüsse noch zum
Anschließen der Einheit an eine herkömmliche Nebenstellenanlage oder
an ein öffentliches Telefonnetz verwendet werden. Schließen Sie nur
RJ 45-Datenkabel, Netzwerk-Telekommunikationssysteme oder Netzwerk-
telefone an diese Anschlüsse an.
An diese Datenanschlüsse können entweder geschirmte oder unge-
schirmte Datenkabel mit geschirmten oder ungeschirmten Steckern
angeschlossen werden.
10BASE-T/
Die Switche 4400, 4400 SE und 4400 PWR verfügen über 24 oder
100BASE-TX-Ports
48 10BASE-T/100BASE-TX-Ports mit automatischer Abstimmung, die auf
Auto-MDIX (Cross-Over) konfiguriert sind. Diese Ports stellen automatisch
die richtige Verbindung bereit. Anderenfalls können Sie diese Ports
manuell auf 10BASE-T-Halbduplex, 10BASE-T-Vollduplex,
100BASE-TX-Halbduplex oder 100BASE-TX-Vollduplex einstellen. Die
maximale Segmentlänge beträgt 100 m (328 ft) bei Verwendung eines
Twisted-Pair-Kabels der Kategorie 5.
Der 4400 PWR bietet in Übereinstimmung mit der 802.3af-Spezifikation
bis zu 15,4 W an Stromversorgung auf jedem seiner 24 Ports auf der
Vorderseite. Der Switch 4400 PWR verfügt auf der Vorderseite über
eine Taste für den LED-Modus, mit dem in den Switch- bzw. in den
Power-Modus der LED-Funktionalität der vorderen Ports gewechselt
werden kann.
