Pallet Roller Flow FIFO
Hinweis

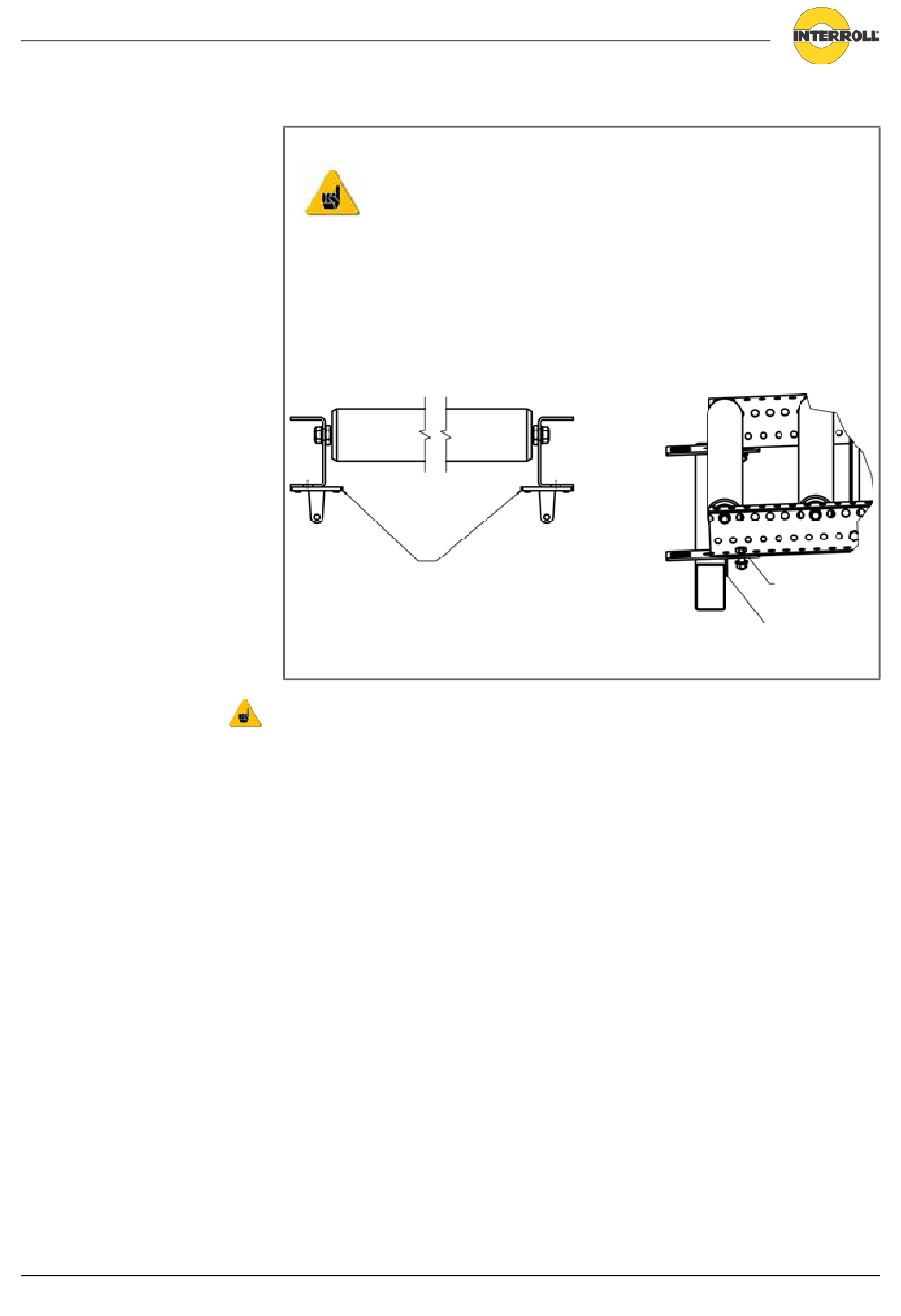

Die Verbindungsplatten werden folgendermaßen eingebaut:
Die Verbindungsplatten dürfen die Modulbreite nicht über-
►
schreiten. Die Verbindungsplatten stehen zwischen den Profi-
len über (unter den Rollen).
Die Befestigungslasche der Verbindungsplatte muss auf der
►
Eingabeseite liegen.
Die Befestigungsschraube des Profils auf der Verbindungsplat-
►
te wird in das zweite Loch des Profils eingedreht, wobei der
Schraubenkopf nach oben zeigt (empfohlenes Anzugsmoment:
45 Nm).
Die Verbindungsplatten stehen
auf der Modulinnenseite über.
Erinnerung
•
Die Verbindungsplatten noch nicht an den Traversen (mit selbstbohrenden
Schrauben) festziehen.
•
Die Schrauben zwischen Profil und Verbindungsplatte nicht festziehen. Durch
die Langlöcher kann die Modulposition während der Kanalausrichtung ange-
passt werden.
Montage und Installation
2. Loch
Befestigungslasche der
Verbindungsplatte beladeseitig
