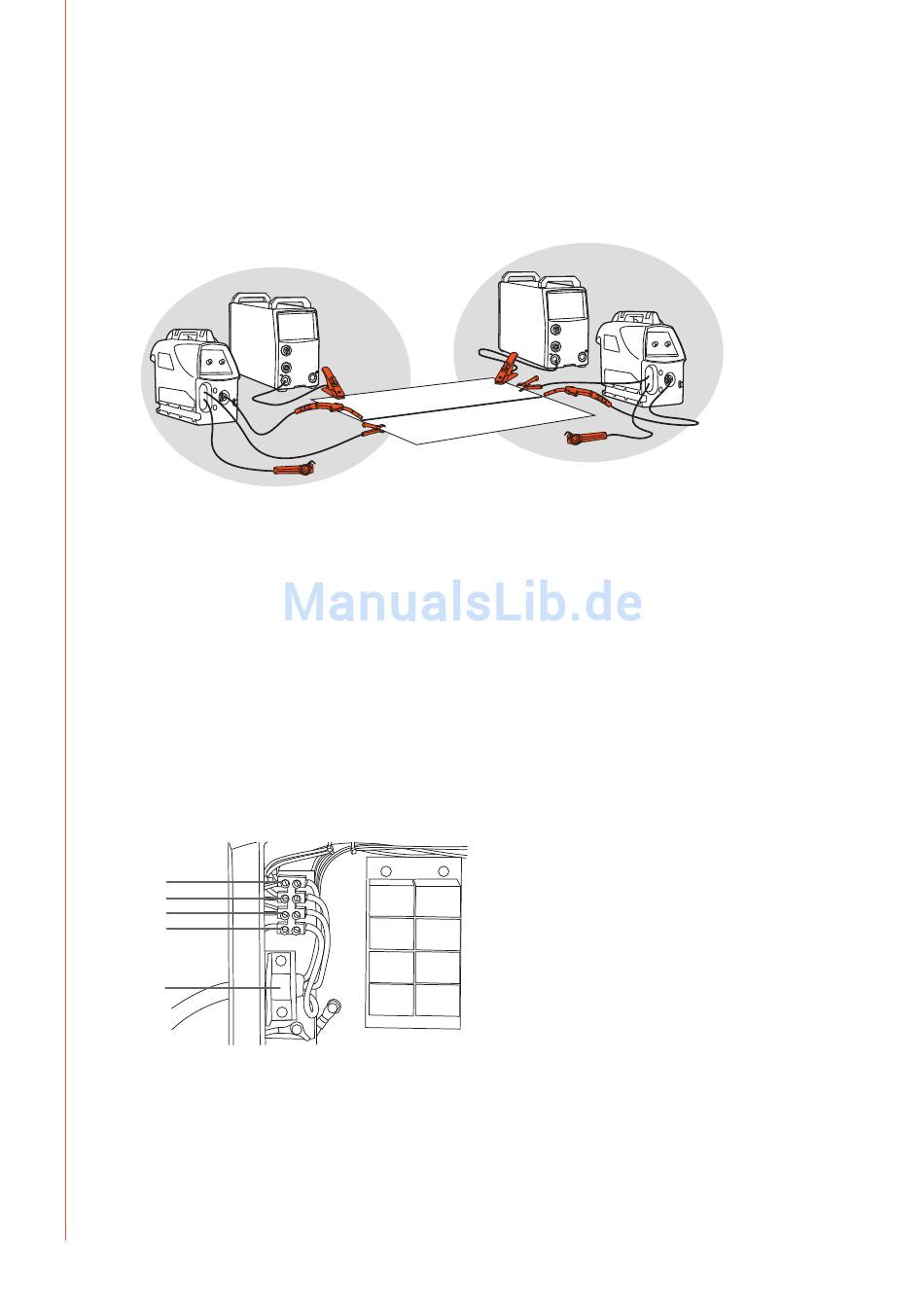

2.5.3 Kabelpositionen für Konfigurationen mit mehreren Maschinen
Wenn mit zwei oder mehr FastMig X Geräten am gleichen Werkstück gearbeitet wird, ist die
richtige Positionierung des Spannungssensorkabels und des Massekabels von Bedeutung.
Damit die Spannungserkennung ordnungsgemäß funktioniert, müssen das Massekabel und das
Spannungserkennungskabel für jede FastMig X Stromquelle nahe beieinander und von anderen
Kabeln entfernt angeschlossen werden (siehe nachstehende Bilder).
DE

2.5.4 Netzanschluss

Die Schweißstromquellen der Reihe FastMig werden standardmäßig mit einem 5 Meter
langen Netzkabel geliefert. Das Kabel ist nicht mit einem Netzstecker versehen.
HINWEIS!
machen, so muss das Netzkabel gemäß diesen Bestimmungen ausgetauscht werden. Das
Netzkabel und der Netzstecker sollten nur von einer befugten Fachkraft installiert und
angeschlossen werden.
Entfernen Sie die Abdeckung der Maschine, um die Installation des Netzkabels zu ermöglichen. Die
FastMig X 350 und X 450 Schweißgeräte können an ein 400 V 3-Phasen-Stromnetz angeschlossen
werden.
Folgendes ist zu berücksichtigen, wenn das Netzkabel gewechselt wird:
Das Kabel wird durch den Einlassring an der Rückwand in die Maschine geführt und mit einer
Kabelklemme (05) festgemacht. Die Phasenleiter des Kabels werden mit den Anschlussstellen
L1, L2 und L3 verbunden. Verbinden Sie den grün-gelben Schutzleiter mit der gekennzeichneten
Anschlussstelle.
Wenn Sie ein 5-adriges Kabel verwenden, wird der Neutralleiter nicht angeschlossen.
L1
L2
L3
*)
05
*) Bei Kabeln des Typs „S" ist der Schutzleiter mit der Farbkombination grün/gelb
gekennzeichnet.

Verwendung eines Generators

Sollte kein Stromanschluss vorhanden sein, können Sie die FastMig X 350 und X 450 auch mit
einem Generator verwenden. Die empfohlene Mindestleistung des Generators beträgt 35 kVA. Je
größer die Leistung ist, desto stabiler ist der Betrieb der FastMig X Stromquelle.
8
FastMig X 350, X 450
Sollte es in Ihrem Land Bestimmungen geben, die ein anderes Stromkabel erforderlich
