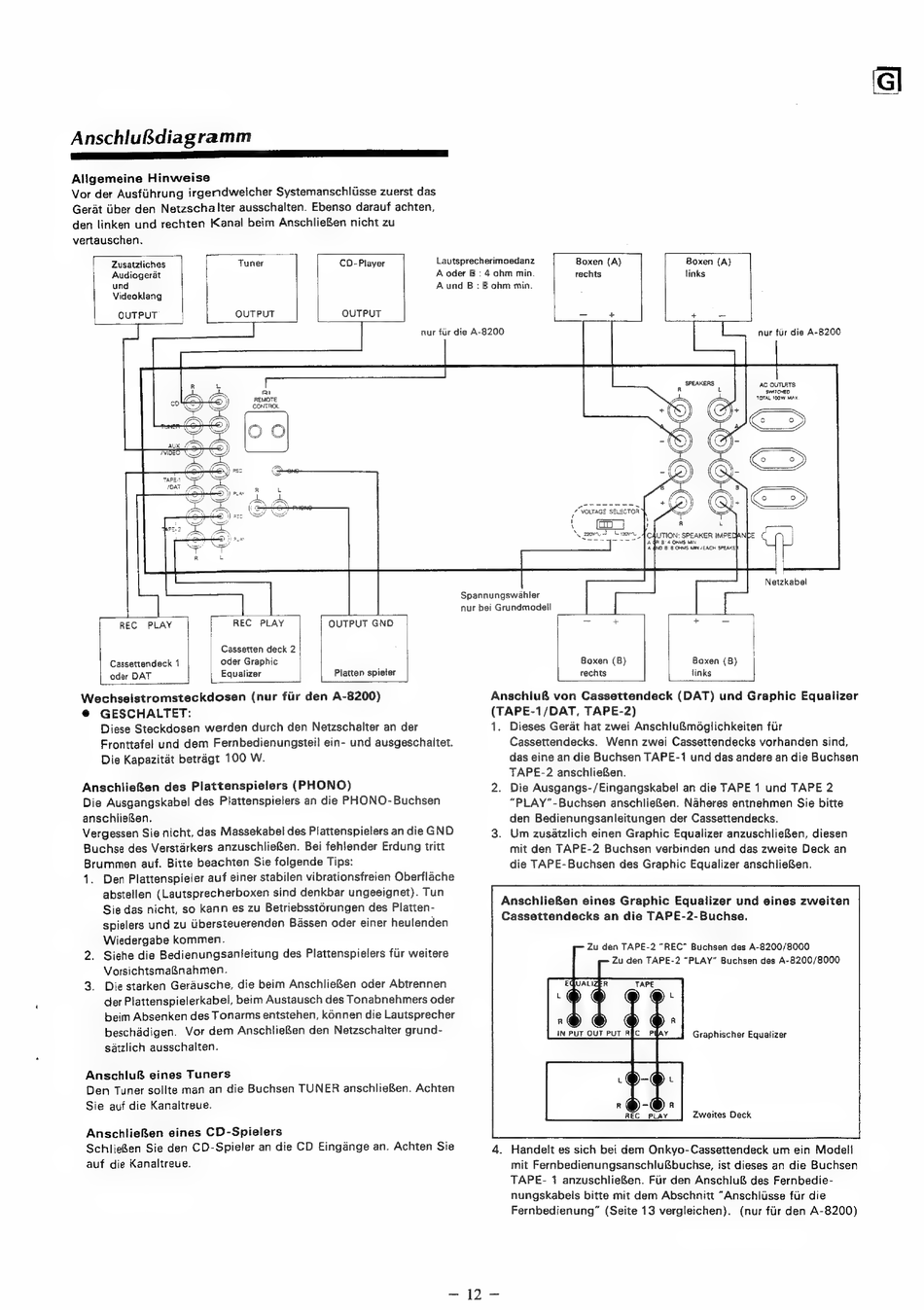

AnschluBdiagramm
Allgemeine Hinweise
vertauschen.
Zusatzliches Tuner CO-Player Lautsprecherimoedanz Boxen (A) Boxen (A)
Audiogerat A oder B : 4 ohm min. rechts links
und Aund B: 8 ohm min.
Videoklang
OUTPUT
OUTPUT
OUTPUT
= + i
=
nur fur die A-8200
[REC PLAY REC PLAY OUTPUT GND
Cassetten deck 2
oder Graphic
Equalizer
Cassettendeck 1
oder DAT
Platten spieler
Die Ausgangskabel des Plattenspielers an die PHONO-Buchsen
anschlieRen.
1.
Siehe die Bedienungsanleitung des Plattenspielers fur weitere
Vorsichtsma&nahmen.
Die starken Gerausche, die beim Anschlie&en oder Abtrennen
der Plattenspielerkabel, beim Austausch des Tonabnehmers oder
beim Absenken des Tonarms entstehen, konnen die Lautsprecher
beschadigen.
Vor dem AnschlieRen den Netzschalter grund-
satzlich ausschalten.
Anschlu& eines Tuners
Den Tuner sollte man an die Buchsen TUNER anschlieRen. Achten
Sie auf die Kanaltreue.
AnschlieRen eines CD-Spielers
Schlie®en Sie den CD-Spieler an die CD Eingange an. Achten Sie
auf die Kanaltreue.
Spannungswahler
nur bei Grundmodell
nur fur die A-8200
AG OUTLETS
SWITCHED
TOTAL 100W MAX
s
~ VOLTAGE SELECTOR ; \
4
zon 3 Lz
Netzkabel
= + + =
Boxen (B) Boxen (B)
rechts links
Anschlu8& von Cassettendeck (DAT) und Graphic Equalizer
(TAPE-1/DAT, TAPE-2)
1.
12, =
Dieses Gerat hat zwei Anschlu&méglichkeiten fur
Cassettendecks. Wenn zwei Cassettendecks vorhanden sind,
das eine an die Buchsen TAPE-1 und das andere an die Buchsen
TAPE-2 anschlieRen.
. Die Ausgangs-/Eingangskabel an die TAPE 1 und TAPE 2
"PLAY"-Buchsen anschlieBen. Naheres entnehmen Sie bitte
den Bedienungsanleitungen der Cassettendecks.
Um zusatzlich einen Graphic Equalizer anzuschlieBen, diesen
mit den TAPE-2 Buchsen verbinden und das zweite Deck an
die TAPE-Buchsen des Graphic Equalizer anschlieSen.
AnschlieBen eines Graphic Equalizer und eines zweiten
Cassettendecks an die TAPE-2-Buchse.
Zu den TAPE-2 "REC" Buchsen des A-8200/8000
Zu den TAPE-2 "PLAY" Buchsen des A-8200/8000
EQUALIZER
Graphischer Equalizer
Zweites Deck
. Handelt es sich bei dem Onkyo-Cassettendeck um ein Modell
mit Fernbedienungsanschlu&buchse, ist dieses an die Buchsen
TAPE- 1 anzuschlieBen. Fur den Anschlu& des Fernbedie-
nungskabels bitte mit dem Abschnitt "Anschilisse fur die
Fernbedienung" (Seite 13 vergleichen). (nur fir den A-8200)
