2

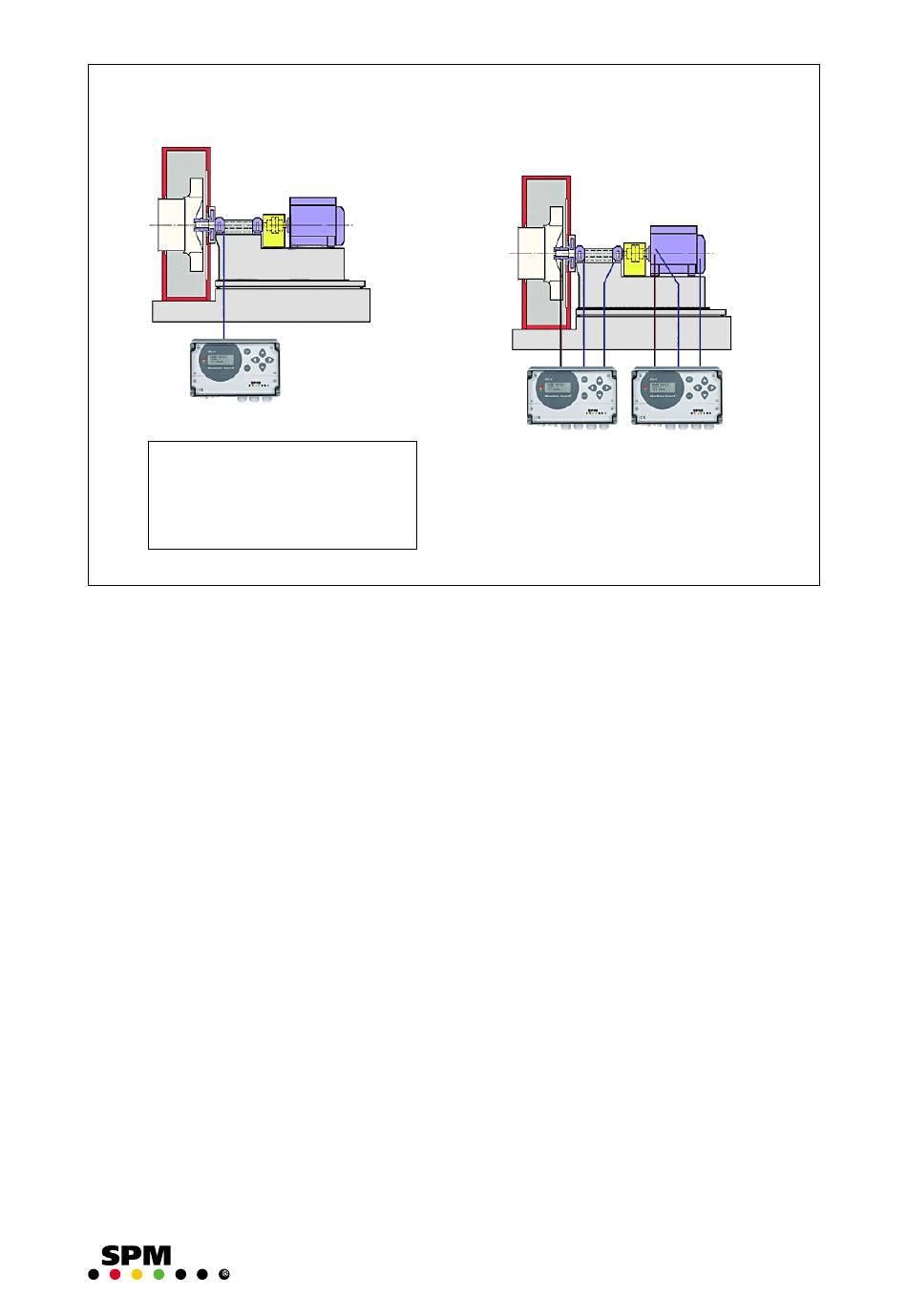

Beispiel:
Schwingungsüberwachung am Lüfter
MG4-1
MG4-2
MG4-12
MG4-22
Vier Grundausführungen der MG-4
Machine Guard MG-4 ist in vier Grundausführungen erhältlich. Alle haben das gleiche
Polikarbonatgehäuse mit durchsichtigem Deckel, IP65, und das gleiche Frontpanel. Unterschied-
lich sind die Anzahl und Art der Messkanäle, die Anzahl der Analogausgänge und der Relais.
Zusätzlich können verschiedene Aufnehmer und Messbereiche gewählt werden.
Die Grundfunktion ist Schwingungsüberwachung (VIB) auf einem oder zwei Kanälen. Zusätzlich
können zwei Kanäle für Lagerzustandsüberwachung (SPM) bestellt werden. Die Versionsnummern
sind:
MG4-1
1 Kanal VIB
MG4-2
2 Kanäle VIB
MG4-12
1 Kanal VIB plus 2 Kanäle SPM
MG4-22
2 Kanäle VIB plus 2 Kanäle SPM.
Zur Standardausrüstung gehören immer ein Relais 250V / 100VA. Zusätzlich hat MG4-1 zwei 125 V
Relais, die übrigen Einheiten haben vier.
Zu jeden Messkanal gehört ein Analogausgang 4 - 20 mA. Für MG4-12 (drei Messkanäle) kann ein
zusätzlicher Analogausgang bestellt werden (Gesamtzahl vier). Eine Schwingungsmessung ergibt
einen Messwert (mm/s V
wert dBc). Jeder dieser Messwerte kann beliebig auf einen der Analogausgänge gelegt werden.
Die Wahl der MG-4 Version hängt vom erforderten Umfang der Überwachung ab. Bei Lüftern zum
Beispiel ist plötzlich auftretende Unwucht die Hauptursache für Maschinenschaden. Mit einer
MG4-1 (1 Kanal VIB) können Sie sich dagegen schützen. Für die Überwachung der Lüfter-
schwingungen und -wälzlager brauchen Sie eine MG4-12 (1 Kanal VIB, 2 Kanäle SPM). Für die
komplette Überwachung einschliesslich Motor brauchen Sie zwei MG4-12 (1 Kanal VIB, 2 Kanäle
SPM pro Einheit).
SPM Instrument AB • Box 4 • S-645 21 Strängnäs • Sweden
Tel +46 152 22500 • Fax +46 152 15075 • info@spminstrument.se • www.spminstrument.se
Machine Guard MG-4
MG4-1
1 x VIB
2 x VIB
1 x VIB, 2 x SPM
2 x VIB, 2 x SPM
). Eine SPM Messung ergibt zwei Werte (Maximalwert dBm und Teppich-
eff
Beispiel:
Gesamtüberwachung, Wälzlager
und Schwingungen
MG4-21
MG4-21
Technical data subject bis change without notice.
ISO 9001 certified. © SPM 2000-07. 71612.C
