VIB:
max. Kabellänge
50 m für TRV-20/21
und TRV-18/19
SPM:
max. Kabellänge entweder
4 m (SPM 40000) oder
100 m (SPM 42000)
Messkanäle
und Aufnehmertypen

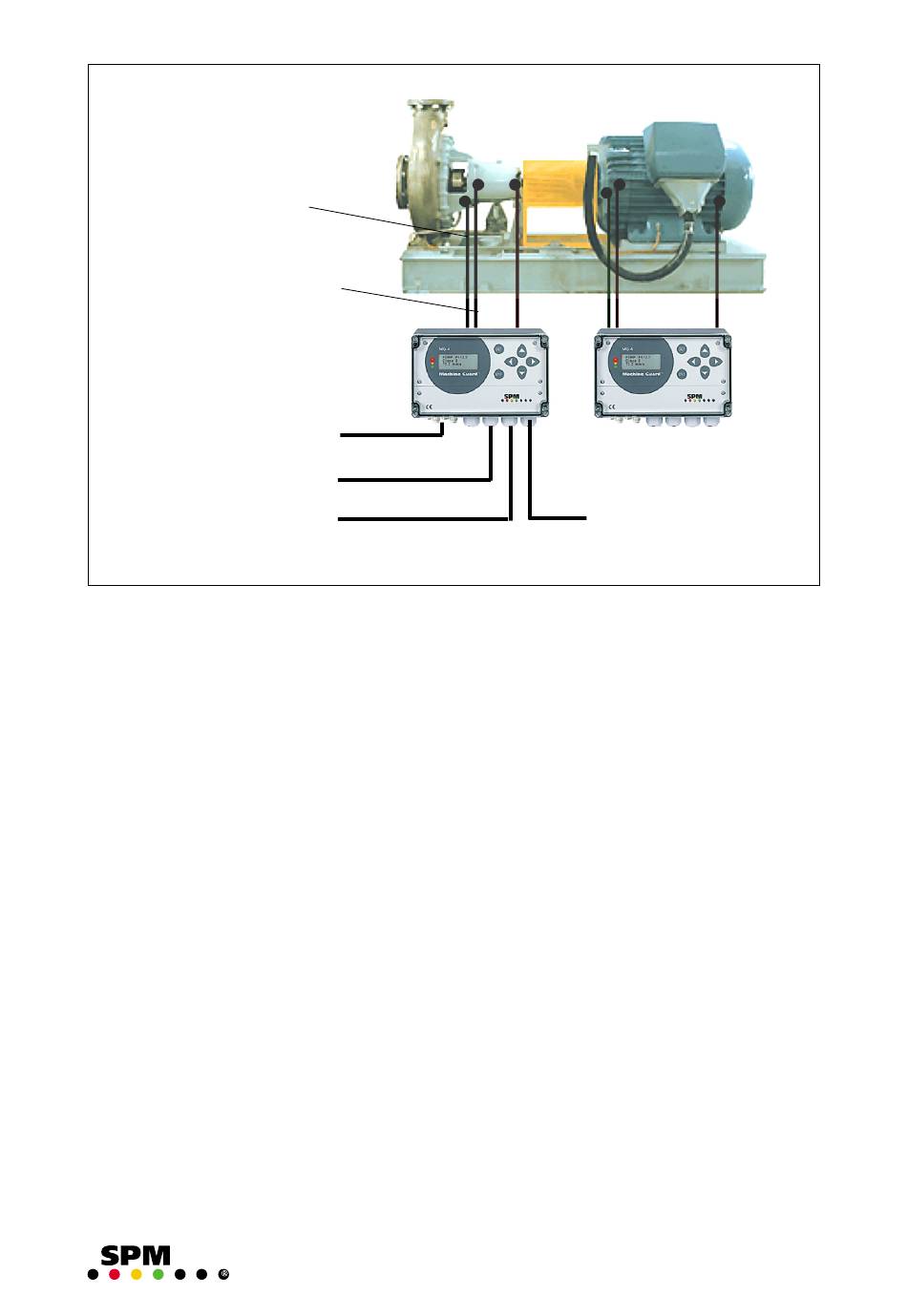

MG-4 als freistehende Einheit
Zuerst muss die Messaufgabe festgelegt werden, denn dadurch wird die Art und Anzahl der
Kanäle bestimmt sowie der Frequenzbereich der Schwingungsmessung.
Für SPM Messung müssen Sie die Kabellänge zwischen MG-4 Einheit und Aufnehmer feststellen.
Für Kabellängen unter 4 m können Sie den Stossimpulsaufnehmer SPM 40000 verwenden. Der
Stossimpulsaufnehmer SPM 42000 hat eine eingebaute TMU (Anpassungseinheit). Eine TMU wird
für Kabellängen von 4 m bis max. 100 m benötigt. Der Aufnehmer SPM 40000 kann mit einer TMU
Einheit vom Typ SPM TMU-12.
Der Schwingungsaufnehmer TRV-20/21 passt für den Frequenzbereich bis zu 20000 Hz, der
Schwingungsaufnehmer TRV-18/19 ist nur bis zu 1000 Hz linear. Keiner von beiden kann an ein
Handmessgerät angeschlossen werden. Sie können eine MG-4 Version bestellen, die mit einem
auch für Handmessgeräte kompatiblen Aufnehmer ( Standard TRV-22/23, mit max. Kabellänge 10
m) arbeitet.
Eine freistehende MG-4 Einheit wird normalerweise mit Netzstrom versorgt, 115 V oder 230 V. Die
Art der Versorgung muss bei Bestellung angegeben werden.
Bei Bedarf kann der 4 - 20 mA Ausgang kann an ein Anzeigegerät angeschlossen werden. Zur
Standardausrüstung gehören ein 250 V Relais und entweder 3 oder 4 125 V Relais.
Nach der Installation der MG-4 Einheit wird jeder einzelne Kanal mit den Messparametern pro-
grammiert.
SPM Instrument AB • Box 4 • S-645 21 Strängnäs • Sweden
Tel +46 152 22500 • Fax +46 152 15075 • info@spminstrument.se • www.spminstrument.se
Machine Guard MG-4
Relais
4-20 mA
Stromversorgung
normalerweise
115/230 V AC
