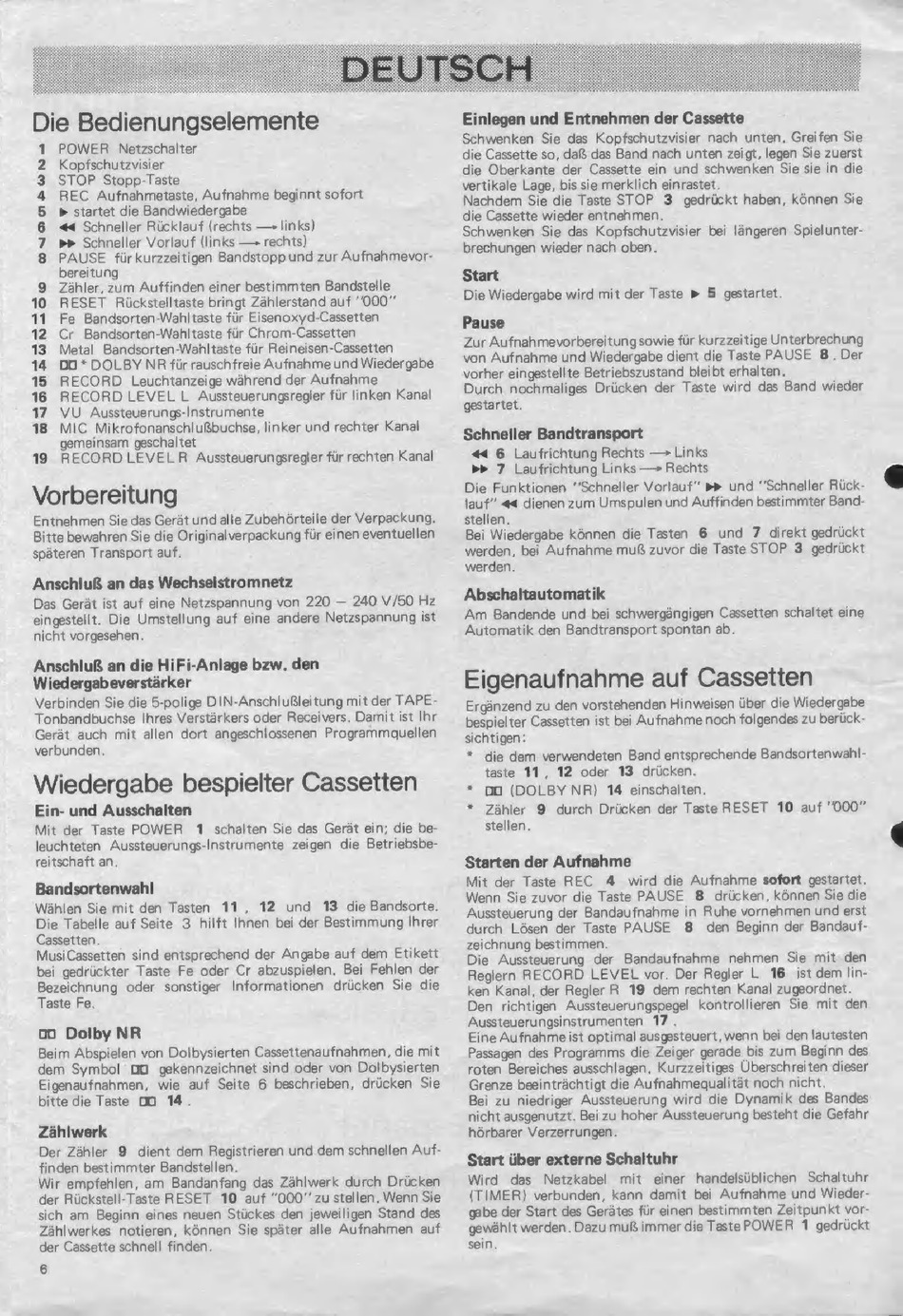

Die Bedienungselemente
POWER
Netzschalter
Kopfschutzvisier
STOP
Stopp-Taste
REC Aufnahmetaste, Aufnahme beginnt sofort
» startet die Bandwiedergabe
44 Schneller Rücklauf (rechts
— links)
»» Schneller Vorlauf (links —
rechts)
PAUSE
für kurzzeitigen Bandstopp und zur Aufnahmevor-
bereitung
Zähler, zum Auffinden einer bestimmten Bandstelle
RESET
Rückstelltaste bringt Zählerstand auf "000"
Fe Bandsorten-Wahltaste für Eisenoxyd-Cassetten
Cr Bandsorten-Wahltaste für Chrom-Cassetten
Metal
Bandsorten-Wahltaste für Reineisen-Cassetten
DO * DOLBY NR
für rauschfreie Aufnahme und Wiedergabe
RECORD
Leuchtanzeige während der Aufnahme
RECORD LEVEL
L Aussteuerungsregler für linken Kanal
VU Aussteuerungs-Instrumente
MIC Mikrofonanschlußbuchse, linker und rechter Kanal
gemeinsam geschaltet
RECORD LEVEL H Aussteuerungsregler für rechten Kanal
Vorbereitung
Entnehmen Sie das Gerät und alle Zubehórteile der Verpackung,
Bitte bewahren Sie die Originalverpackung für einen eventuellen
spáteren Transport auf.
ODE
CO
No
=
NE
EE
А ES
NSG
EMM
= © ©
=
о
Anschlu an das Wechselstromnetz
Anschluß an die HiFi-Anlage bzw. den
Wiedergabeverstärker
Wiedergabe bespielter Cassetten
Ein- und Ausschalten
Mit der Taste POWER
1 schalten Sie das Gerât ein; die be-
leuchteten
Aussteuerungs-Instrumente
zeigen die Betriebsbe-
reitschaft an.
Bandsortenwahl
Wählen Sie mit den Tasten
11,
12 und
13 die Bandsorte.
Die Tabelle auf Seite 3 hilft Ihnen bei der Bestimmung Ihrer
Cassetten.
MusiCassetten sind entsprechend der Angabe auf dem Etikett
bei gedrückter Taste Fe oder Cr abzuspielen, Bei Fehlen der
Bezeichnung
oder sonstiger
Informationen
drücken Sie die
Taste Fe.
oo Dolby NR
Beim Abspielen von Dolbysierten Cassettenaufnahmen, die mit
dem Symbol
00
gekennzeichnet sind oder von Dolbysierten
Eigenaufnahmen,
wie auf Seite 6 beschrieben, drücken Sie
bitte die Taste DO
14.
Zählwerk
Der Zähler
9 dient dem Registrieren und dem schnellen Auf-
finden bestimmter Bandstellen.
Wir empfehlen, am Bandanfang das Zählwerk durch Drücken
der Rückstell-Taste RESET
10 auf "000" zu stellen, Wenn Sie
sich am Beginn eines neuen Stückes den jeweiligen Stand des
Zählwerkes
notieren, können
Sie später alle Aufnahmen
auf
der Cassette schnell finden.
6
Einlegen und Entnehmen der Cassette
Schwenken Sie das Kopfschutzvisier nach unten. Greifen Sie
die Cassette so, daß das Band nach unten zeigt, legen Sie zuerst
die Oberkante der Cassette ein und schwenken Sie sie in die
vertikale Lage, bis sie merklich einrastet.
Nachdem Sie die Taste STOP
3 gedrückt haben, können Sie
die Cassette wieder entnehmen.
Schwenken Sie das Kopfschutzvisier bei längeren Spielunter-
brechungen wieder nach oben.
Start
Die Wiedergabe wird mit der Taste » 5 gestartet.
Pause
Durch
nochmaliges
Drücken
der Taste wird das Band wieder
gestartet.
Schneller Bandtransport
44 6 Laufrichtung Rechts — Links
KK 7 Laufrichtung Links —
Rechts
Die Funktionen ''Schneller Vorlauf" » und "Schneller Rück-
lauf" 44 dienen zum Umspulen und Auffinden bestimmter Band-
stellen.
Bei Wiedergabe kônnen die Tasten
6 und 7 direkt gedrückt
werden, bei Aufnahme muß zuvor die Taste STOP 3 gedrückt
werden.
Abschaltautomatik
Am Bandende und bei schwergängigen Cassetten schaltet eine
Automatik den Bandtransport spontan ab.
sichtigen:
* mo (DOLBY NR)
14 einschalten.
Starten der Aufnahme
Die Aussteuerung
der Bandaufnahme
nehmen
Sie mit den
Reglern RECORD
LEVEL vor. Der Regler L 16 ist dem lin-
ken Kanal, der Regler R 19 dem rechten Kanal zugeordnet.
Den richtigen Aussteuerungspegel
kontrollieren
Sie mit den
Aussteuerungsinstrumenten
17 .
Bei zu niedriger Aussteuerung wird die Dynamik des Bandes
nicht ausgenutzt. Bei zu hoher Aussteuerung besteht die Gefahr
hôrbarer Verzerrungen.
