Installation
5.4.9 Koppeln von Geräten mit dem external Bus
Wichtig
Aufgrund der Polaritätsempfindlichkeit müssen immer die internen Buskontakte X15-1
miteinander und die Kontakte X15-2 und die Kontakte X15-3 miteinander verbunden werden.
Verbinden Sie niemals X15-1, X15-2 oder X15-3 miteinander!
Anmerkung: Wenn eine Zusatzplatine installiert wurde, müssen mehrere Kabel an den X-15-
Anschluss angeschlossen werden.
Hinweis: Wenn die Gesamtlänge der internen Buskabel länger als 10 m ist, verwenden Sie für
die Verbindung von X15-2 u. X15-3 ein Twisted-Pair-Kabel (auch bei kürzeren Längen sollte
vorzugsweise ein Twisted-Pair-Kabel verwendet werden)!
Für M (Master):
Schritt-Nr. 8.1 - Master
Schritt-Nr. 14.1 - external Bus

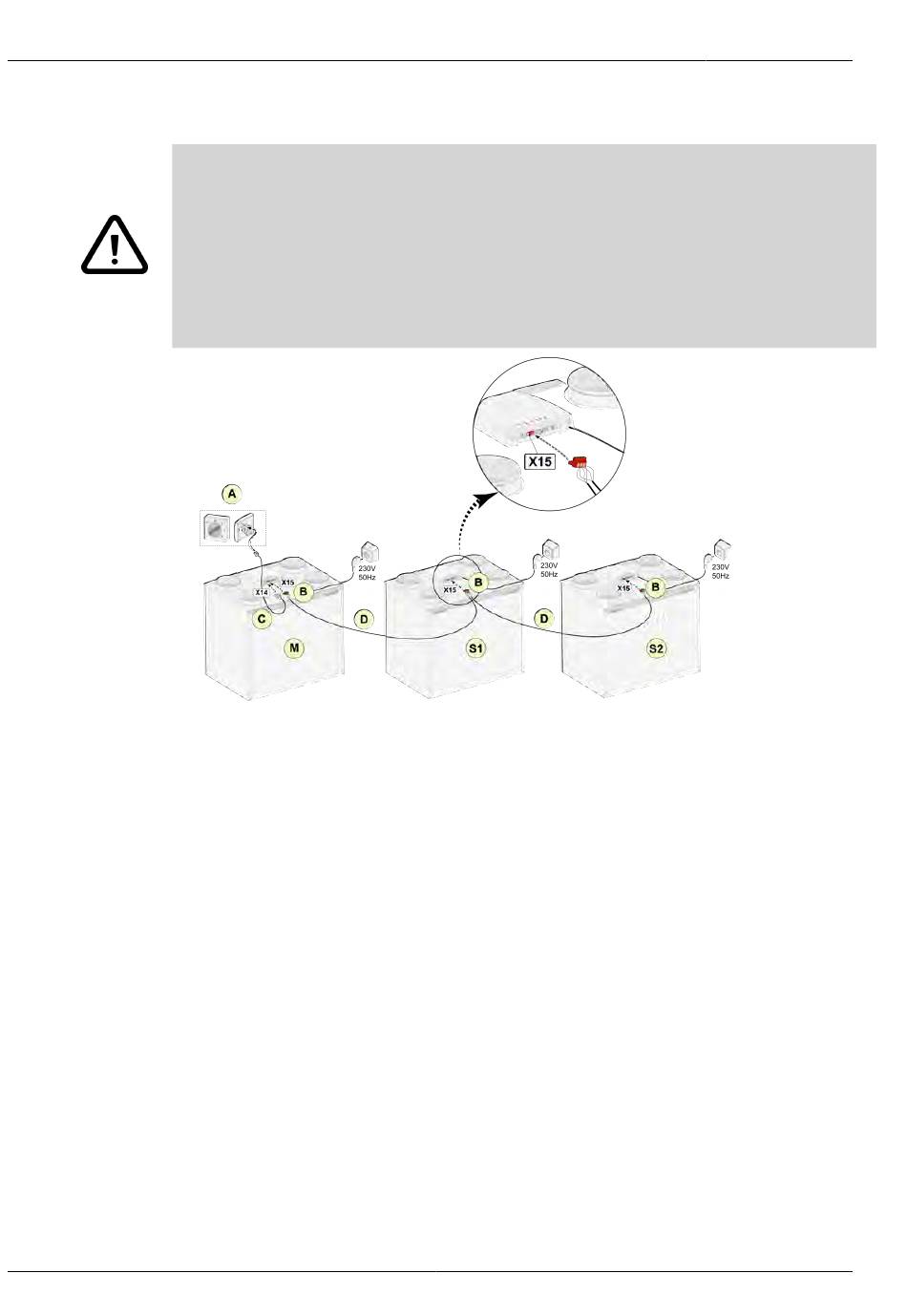

A = Stufenschalter
B = 3-poliger Stecker (rot)
C = Modularkabel
D = 3-adriges Niederspannungskabel
M = Master-Gerät (z. B. ein CWL-Gerät des Typs 4-0)
S1 / S2 = Slave-Geräte (z. B. ein CWL -Gerät des Typs 4-0); max. 10 Geräte über den external Bus
anschließen.
Alle CWL -2-325 Enthalpie haben denselben Luftdurchsatz wie das Gerät, das als „Master" eingestellt ist.
Die Fehlermeldungen aller Geräte werden auf dem Display des Master-Geräts und auf dem Display des
entsprechenden Geräts angezeigt.
Wenn Sie ein Bedienmodul BM-2 oder das Home verwenden, verbinden Sie dieses immer mit dem
Master.
Konfigurieren Sie nach dem Anschließen der Kabel jedes CWL -2-325 Enthalpie-Gerät:
- Aktivieren Sie „external Bus" im Menü 14.1 „Art der Busverbindung", wo kurz darauf das
Netzwerksymbol angezeigt wird.
- Konfigurieren Sie jeden Slave im Menü 8.1 „Geräteeinstellung Slave 1, Slave 2 usw.", wo kurz darauf
das M-Symbol am Master-Gerät und das S1-, S2-Symbol an den Slave-Geräten angezeigt werden.
- Schalten Sie alle Geräte aus und wieder ein.
Hinweis: Zubehör wie Feuchtigkeitssensor, Positionsschalter, Erweiterungsplatine oder eBus-Gerät
dürfen nur an das CWL -2-325 Enthalpie-Master-Gerät angeschlossen werden.
