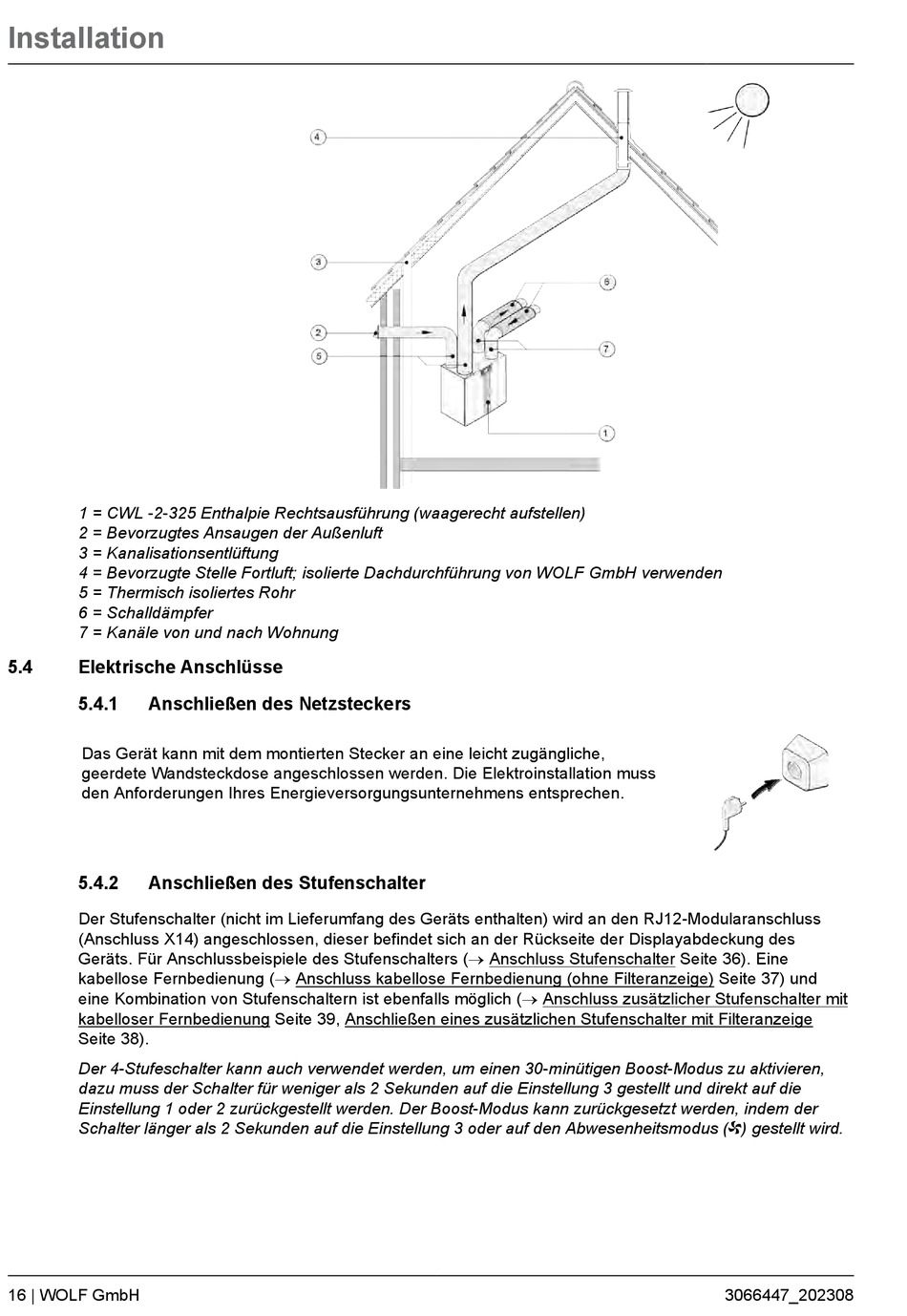

Installation
1 = CWL -2-325 Enthalpie Rechtsausführung (waagerecht aufstellen)
2 = Bevorzugtes Ansaugen der Außenluft
3 = Kanalisationsentlüftung
4 = Bevorzugte Stelle Fortluft; isolierte Dachdurchführung von WOLF GmbH verwenden
5 = Thermisch isoliertes Rohr
6 = Schalldämpfer
7 = Kanäle von und nach Wohnung
5.4 Elektrische Anschlüsse
5.4.1 Anschließen des Netzsteckers
Das Gerät kann mit dem montierten Stecker an eine leicht zugängliche,
geerdete Wandsteckdose angeschlossen werden. Die Elektroinstallation muss
den Anforderungen Ihres Energieversorgungsunternehmens entsprechen.
5.4.2 Anschließen des Stufenschalter
Der Stufenschalter (nicht im Lieferumfang des Geräts enthalten) wird an den RJ12-Modularanschluss
(Anschluss X14) angeschlossen, dieser befindet sich an der Rückseite der Displayabdeckung des
Geräts. Für Anschlussbeispiele des Stufenschalters (® Anschluss Stufenschalter Seite 36). Eine
kabellose Fernbedienung (® Anschluss kabellose Fernbedienung (ohne Filteranzeige) Seite 37) und
eine Kombination von Stufenschaltern ist ebenfalls möglich (® Anschluss zusätzlicher Stufenschalter mit
kabelloser Fernbedienung Seite 39, Anschließen eines zusätzlichen Stufenschalter mit Filteranzeige
Seite 38).
Der 4-Stufeschalter kann auch verwendet werden, um einen 30-minütigen Boost-Modus zu aktivieren,
dazu muss der Schalter für weniger als 2 Sekunden auf die Einstellung 3 gestellt und direkt auf die
Einstellung 1 oder 2 zurückgestellt werden. Der Boost-Modus kann zurückgesetzt werden, indem der
Schalter länger als 2 Sekunden auf die Einstellung 3 oder auf den Abwesenheitsmodus ( ) gestellt wird.
