Ausführung

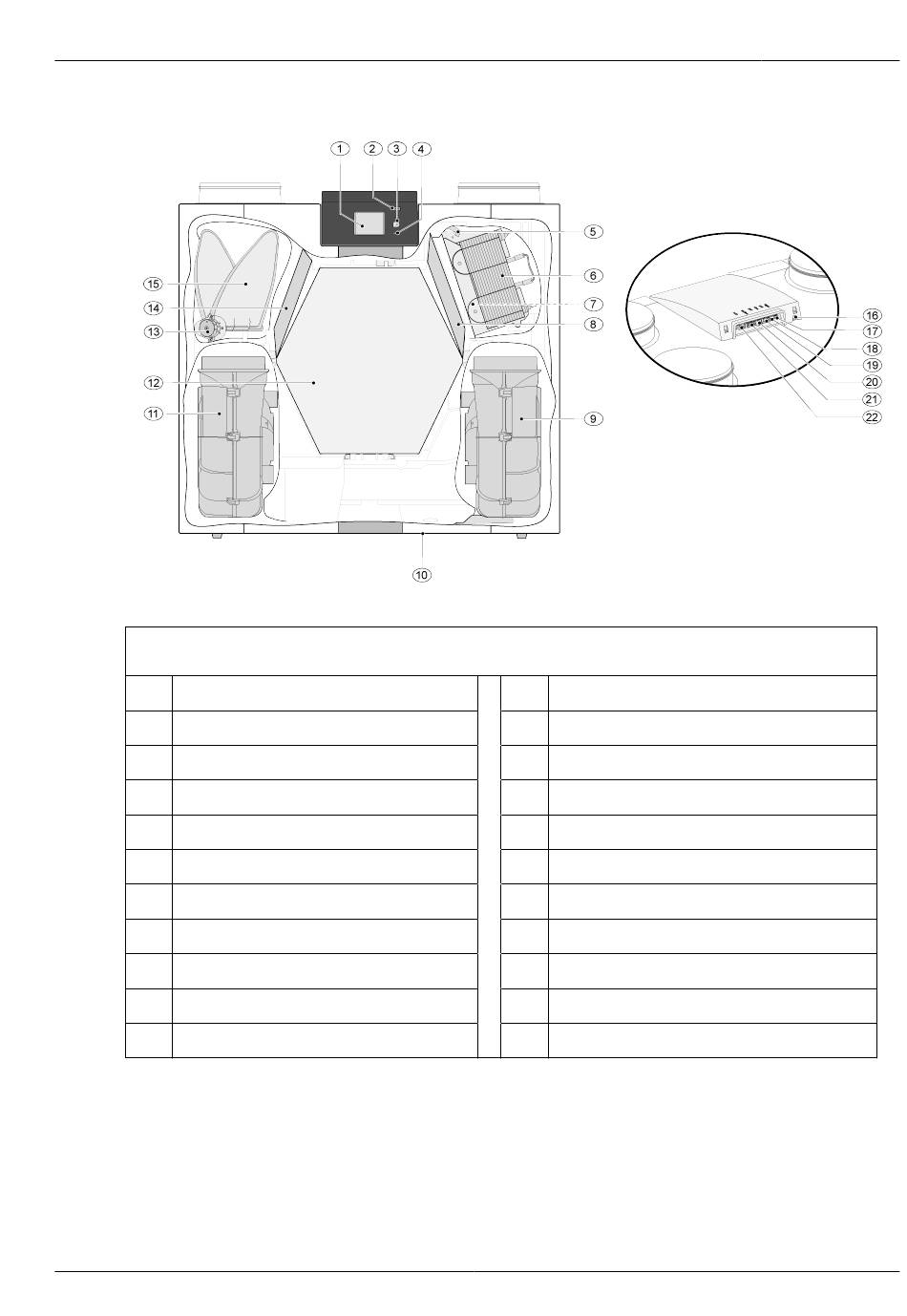

3.3 Geöffnetes Gerät
Das oben gezeigte Gerät ist eine Linksausführung; bei einer Rechtsausführung sind Vorheizregister und
Bypassklappe gespiegelt montiert!
1 Touchscreen
2 USB-Anschluss (X13)
3 Serviceanschluss
4 Anzeige-LED
5 Übertemperatursicherung Vorheizregister
6 Vorheizregister
7 Temperatursensor
8 Zuluftfilter
9 Abluftventilator
10 Abdichtkappe
11 Zuluftventilator
3066447_202308
12 Wärmetauscher
13 Motor Bypassklappe
14 Abluftfilter
15 Bypassklappe
16 Netzkabel 230 Volt
17 Relaisausgang (X19)
18 24-Volt-Anschluss (X18)
19 eBus-Anschluss (X17)
20 24-Volt-Anschluss (X16)
21 Modbus-/bus-Anschluss (X15)
22 Anschluss Stufenschalter (X14)
