Tastaturanschluss und Maus-Port

007-4480-001DE
Die Workstation verwendet PS/2-kompatible Tastaturen und Mäuse.
Die Gesamtstromaufnahme von Tastatur und Maus ist auf 0,5 A bei +5 V begrenzt.
In Abbildung A-3 sind Tastaturanschluss und Maus-Port dargestellt.
3
5
1
2
6
4

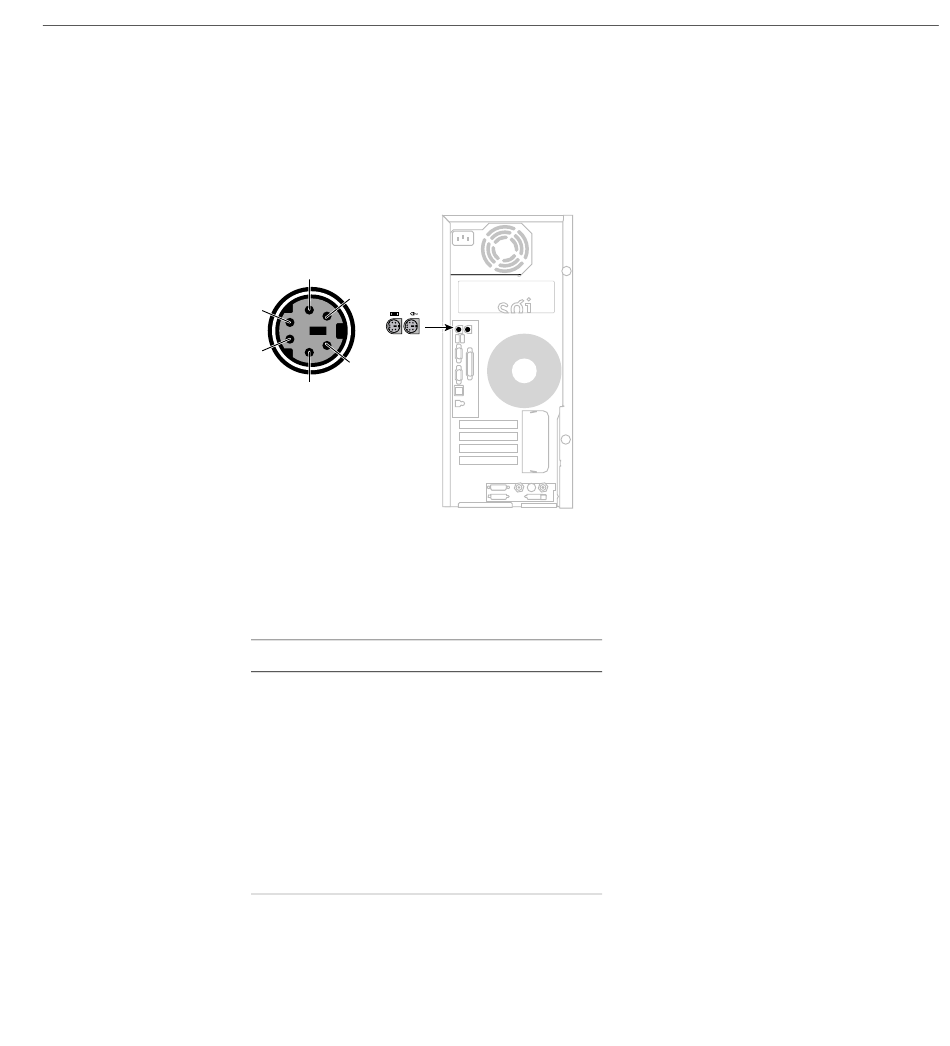

Abbildung A-3 Tastaturanschluss und Maus-Port
In Tabelle A-5 sind die Pinbelegungen für Tastaturanschluss und Maus-Port dargestellt.
Tabelle A-5 Pinbelegungen für Tastaturanschluss und Maus-Port
Pin Funktion
1 Tastatur-/Mausdaten
2 (Reserviert)
3 Erde
4 Stromversorgung für
Tastatur/Maus (+5V)
5 Taktsignal für Tastatur/Maus
6 (Reserviert)
Spezifikationen der E/A-Anschlüsse
