• Lüfterplatte
Die Lüfterplatte ist ein Kunststoffgehäuse, auf dem zwei 60-mm-Lüfter (2,4 Zoll)
und zwei 80-mm-Lüfter (3,1 Zoll) montiert sind. Diese Lüfter sorgen für die
Kühlung der Schnittstellenkarte, der PCI-Karten und des Grafikmoduls.
• Festplattenlüfter
Der Festplattenlüfter ist ein 80-mm-Lüfter, der direkt hinter den
Festplattenlaufwerken angebracht ist.
• Hintere Lüfterplatine
Die hintere Lüfterplatine besteht aus einem Blechgehäuse und drei 80-mm-Lüftern.
Diese Lüfter sorgen für die Kühlung der Systemplatine für Knoten und der
DIMM-Module. Die hintere Lüfterplatine ist mit Haken und einer Schraube an der
Gehäuserückwand montiert.
Hinweis: Das Netzteil wird durch einen eigenen eingebauten Lüfter gekühlt.

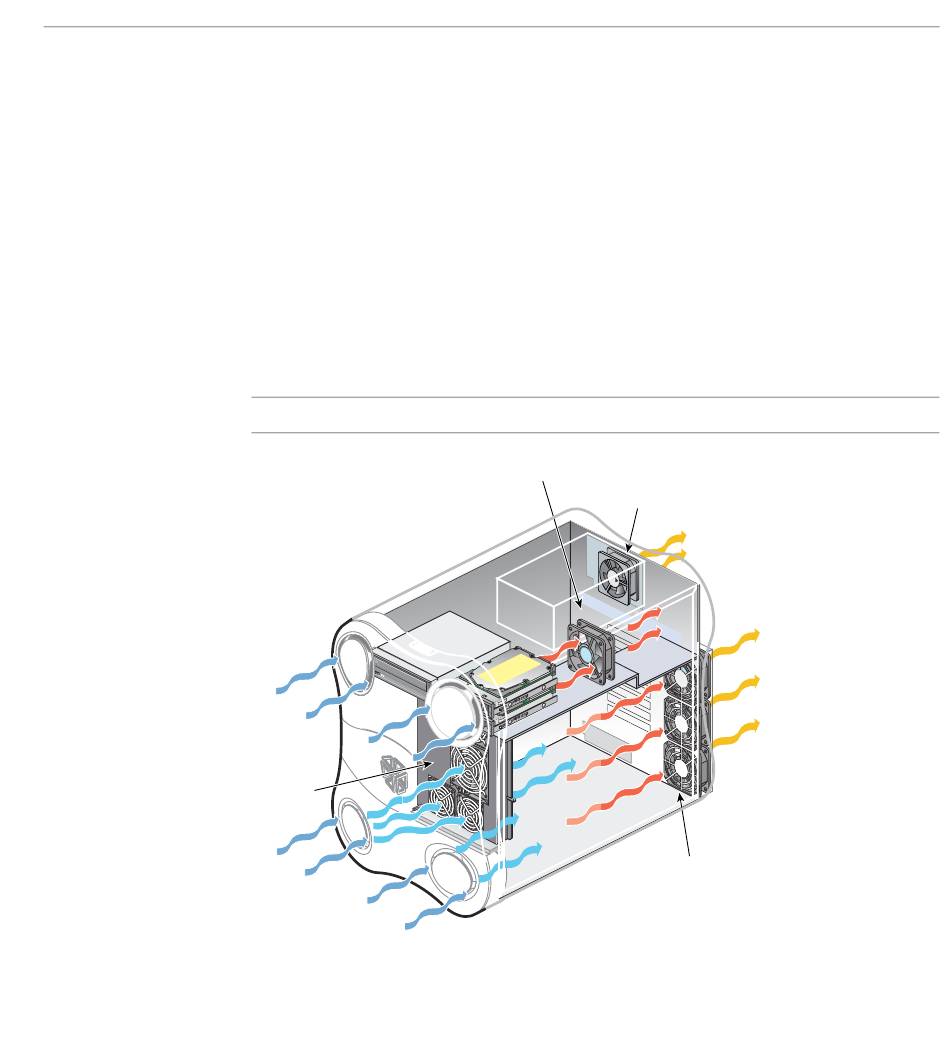

Lüfterplatte
Komponenten des Kühlsystems
Abbildung 2-14
Festplattenlüfter
Netzteillüfter
Hintere Lüfterplatine
Kühlsystem
