IO9-Karte

007-4564-001DE
Die IO9-Karte ist die PCI-Karte voller Länge, die in PCI-Bus 1, Steckplatz 1, installiert ist.
Sie verfügt über folgende E/A-Anschlüsse und Schnittstellen für die Workstation (siehe
Abbildung 2-6):
• Einen internen IDE-Anschluss für das interne DVD-ROM-Laufwerk
• Einen internen SCSI-Anschluss für die Festplattenlaufwerke
• Einen externen SCSI-Anschluss für optionale externe Laufwerke
• RTI- und RTO-Anschlüsse (Real Time Interrupt In und Real Time Interrupt Out)
• Einen 10/100BaseT Ethernet-Anschluss (RJ45)
Die IO9-Karte enthält außerdem den nichtflüchtigen RAM-Speicher und die Systemuhr.
Technische Spezifikationen und die Pinbelegung dieser Anschlüsse finden Sie in
Anhang A, „Technische Spezifikationen und Pinbelegung".

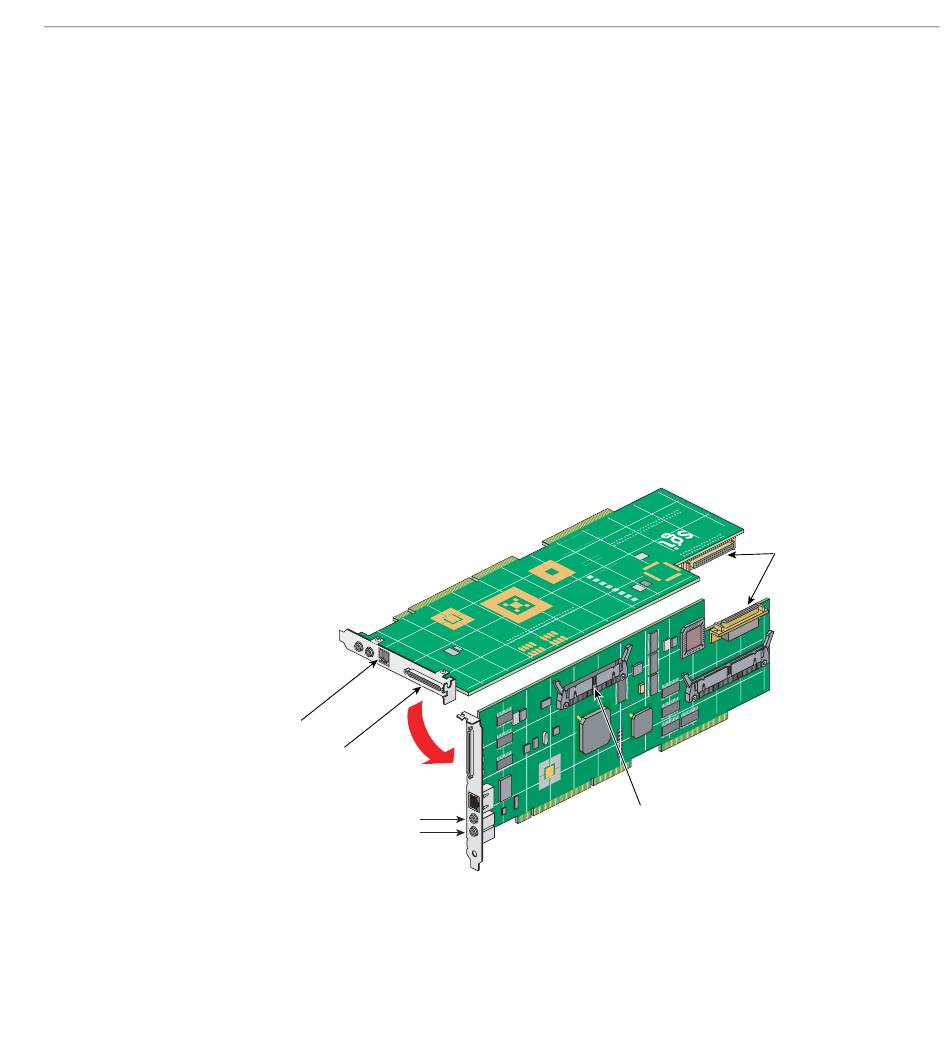

IO9-Karte
10/100BaseT
Ethernet
Externer SCSI-
Anschluss
RTI-Eingang
RTI-Ausgang
IO9-Karte
Abbildung 2-6
Interner IDE-Anschluss
für DVD-ROM-Laufwerk
IO9-Karte
Interner SCSI-Anschluss
für Festplatten
31
