KERN SFB Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. KERN Anleitungen
  4. Waagen
  5. SFB
  6. Betriebsanleitung

KERN SFB Betriebsanleitung

Edelstahlwaage
Vorschau ausblenden Andere Handbücher für SFB:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

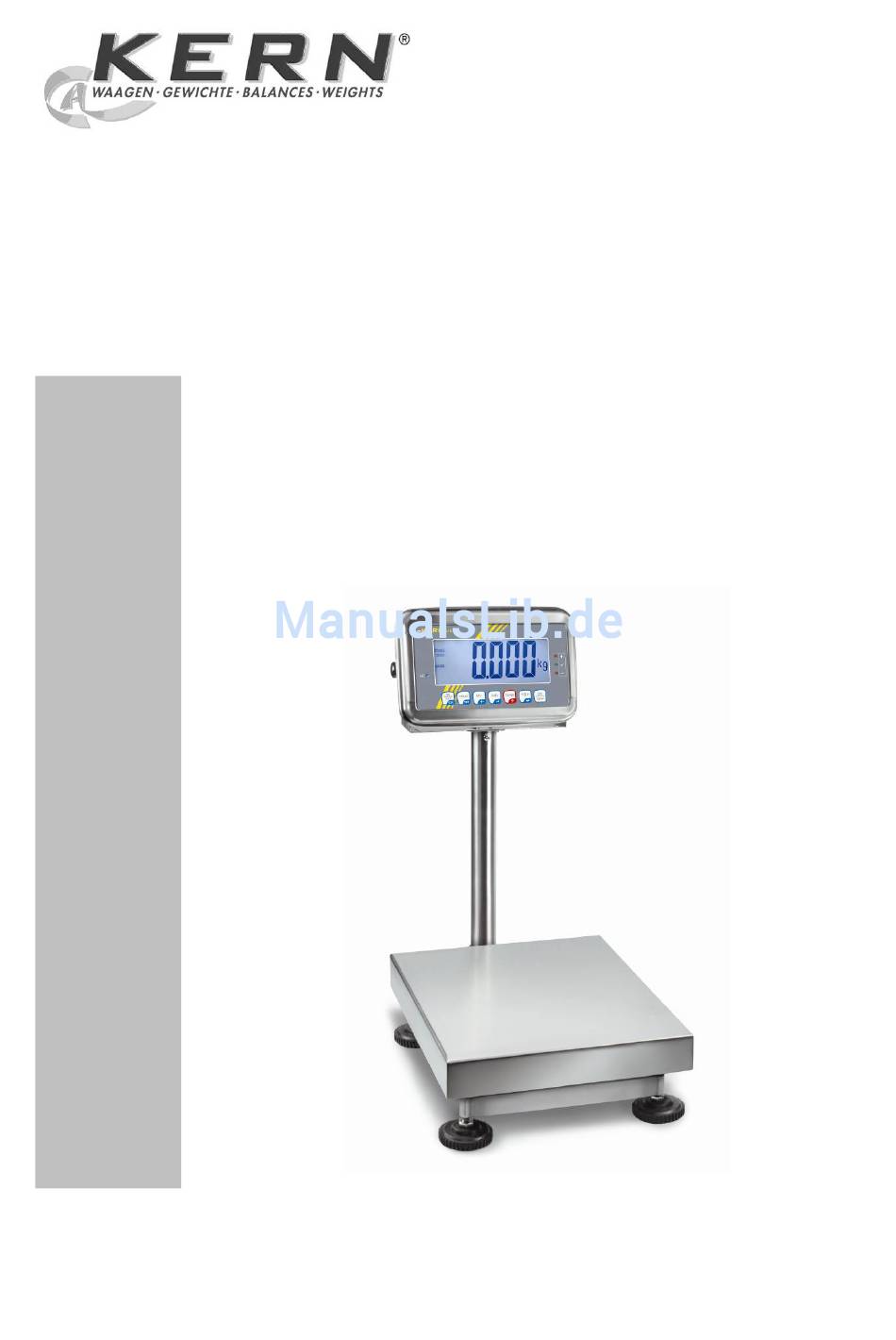

Betriebsanleitung
Edelstahlwaage
KERN SFB
Version 2.0
03/2012
D
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
SFB-BA-d-1220
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KERN SFB

Inhaltszusammenfassung für KERN SFB

  • Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Edelstahlwaage KERN SFB Version 2.0 03/2012 SFB-BA-d-1220...

  • Seite 2: Inhaltsverzeichnis

    KERN SFB Version 2.0 03/2012 Betriebsanleitung Edelstahlwaage Inhaltsverzeichnis Technische Daten ....................4 Geräteübersicht ....................8 Tastaturübersicht ....................... 9 2.1.1 Numerische Eingabe über Navigationstasten ..............10 Anzeigenübersicht ....................10 Grundlegende Hinweise (Allgemeines) ............11 Bestimmungsgemäße Verwendung ................11 Sachwidrige Verwendung ..................11 Gewährleistung ......................11 Prüfmittelüberwachung .....................11...
  • Seite 3 Wartung, Instandhaltung, Entsorgung ............44 Reinigen ........................44 Wartung, Instandhaltung ..................44 Entsorgung .......................44 Fehlermeldungen ......................45 Datenausgang RS 232C (Option) ..............46 10.1 Technische Daten .....................46 10.2 Drucker Betrieb ......................47 10.3 Ausgabeprotokoll ......................47 10.4 Fernsteuerbefehle.....................47 Kleine Pannenhilfe ..................48 Konformitätserklärung ................49 SFB-BA-d-1220...

  • Seite 4: Technische Daten

    1 Technische Daten KERN SFB 10K1HIP SFB 15K5HIPM SFB 20K2HIP Ablesbarkeit (d) Wägebereich (Max) 10 kg 15 kg 20 kg Mindestlast (Min) 100 g Eichwert (e) Eichklasse Reproduzierbarkeit Linearität ± 1 g ± 5 g ±2 g Empfohlenes Justierge- 10 kg...
  • Seite 5 KERN SFB 30K10HIPM SFB 50K5HIP SFB 50K5LHIP Ablesbarkeit (d) 10 g Wägebereich (Max) 30 kg 50 kg 50 kg Mindestlast (Min) 200 g Eichwert (e) 10 g Eichklasse Reproduzierbarkeit 10 g Linearität ± 10 g ± 5 g ± 5 g...
  • Seite 6 KERN SFB 60K20HIPM SFB 60K20LHIPM Ablesbarkeit (d) 20 g 20 g Wägebereich (Max) 60 kg 60 kg Mindestlast (Min) 400 g 400 g Eichwert (e) 20 g 20 g Eichklasse Reproduzierbarkeit 20 g 20 g Linearität ± 20 g ± 20 g...
  • Seite 7 KERN SFB 100K10HIP SFB 120K50HIPM Ablesbarkeit (d) 10 g 50 g Wägebereich (Max) 100 kg 120 kg Mindestlast (Min) 1 kg Eichwert (e) 50 g Eichklasse Reproduzierbarkeit 10 g 50 g Linearität ± 10 g ± 50 g Empfohlenes Justierge-...

  • Seite 8: Geräteübersicht

    2 Geräteübersicht Akkuzustand Tastenfeld Gewichtsanzeige Toleranzmarke, s. Kap. 7.7 Wägeeinheit Fusschraube Libelle (unter Wägeplatte) SFB-BA-d-1220...

  • Seite 9: Tastaturübersicht

    Navigationstaste  • Wägewert in Summenspeicher addieren • Ziffernanwahl nach links Navigationstaste  • Wägedaten über Schnittstelle übermitteln • Löschen • Umschalten Bruttogewicht  Nettogewicht • Zurück ins Menü/Wägemodus • Tierwägefunktion aufrufen • Wägen mit Toleranzbereich aufrufen • Summenspeicher löschen SFB-BA-d-1220...

  • Seite 10: Numerische Eingabe Über Navigationstasten

    ändern diese mit  Eingabe mit abschließen. 2.2 Anzeigenübersicht Anzeige Bedeutung Kapazität des Akkus bald erschöpft STABLE Stabilitätsanzeige ZERO Nullanzeige GROSS Bruttogewicht Nettogewicht AUTO Automatisches Summieren aktiv Wägeeinheit Summieren Indikatoren für Wägen mit Toleranzbereich + / / - SFB-BA-d-1220...

  • Seite 11: Grundlegende Hinweise (Allgemeines)

    Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal).

  • Seite 12: Grundlegende Sicherheitshinweise

    4.1 Hinweise in der Betriebsanleitung beachten Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

  • Seite 13: Auspacken Und Aufstellen

    6.2 Auspacken/Aufstellen Lieferumfang/Serienmäßiges Zubehör: • Waage, s. Kap. 2 • Transportsicherung • Netzgerät • Akku • Betriebsanleitung Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen, Stativ und Anzeigegerät montieren (s. Kap. 6.2.1) und am vorgesehenen Arbeitsplatz auf- stellen. SFB-BA-d-1220...
  • Seite 14 Die Wägebrücke muss bei der Erstinstallation und bei jedem Standortwechsel nivel- liert werden.  Da die Libelle unter der Wägeplatte liegt diese abnehmen.  Die Waage mit Fußschrauben nivellie- ren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet. SFB-BA-d-1220...

  • Seite 15: Stativ

    Montagebeispiel Modelle Plattformgröße 300 x 240 mm: Stativ lt. Abb. mit den 4 Schrauben [1], Sicherungs- und Unterlegscheiben an der Plattform befestigen. Darauf achten, dass das Kabel nicht eingeklemmt oder be- schädigt wird. Stützschraube [2] bis zum sicheren Stand eindrehen. SFB-BA-d-1220...
  • Seite 16 Anzeigegerät aus Halterung entnehmen, dazu die seitlichen Drehknöpfe [3] entfer- nen. Stativ mit den 4 Linsenkopfschrauben [4] und Muttern an der Halterung des Anzei- gegerätes befestigen. Anzeigegerät wieder mit den Drehknöpfen [3] befestigen und positionieren. SFB-BA-d-1220...
  • Seite 17 Lieferumfang Modelle Plattformgröße 400 x 300 mm:  Stativrohr  Adapter Anzeigegerät  Stativfuß SFB-BA-d-1220...

  • Seite 18: Netzanschluss

    6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustim- mung von KERN. 6.4 Akkubetrieb Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzteil geladen werden.

  • Seite 19: Geeichte Modelle

    „P2 mode“ angezeigt wird. drücken und mit eingestellten Waagentyp auswäh- len.  = Einbereichswaage = Zweibereichswaage  = Mehrteilungswaage 5. Mit bestätigen. wiederholt drücken, bis „CAL“ angezeigt wird. 7. Mit bestätigen und mit Einstellung „noLin“ aus- wählen. SFB-BA-d-1220...
  • Seite 20  Nach erfolgreicher Justierung führt die Waage einen Selbst- test durch. Während des Selbsttests Justiergewicht abneh- men, die Waage kehrt automatisch in den Wägemodus zu- rück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen. SFB-BA-d-1220...

  • Seite 21: Nicht Eichfähige Modelle

     Nach erfolgreicher Justierung führt die Waage einen Selbst- test durch. Während des Selbsttests Justiergewicht abneh- men, die Waage kehrt automatisch in den Wägemodus zu- rück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wieder- holen. SFB-BA-d-1220...

  • Seite 22: Linearisierung

     Bei Anzeige „Ld 2“ zweites Justiergewicht (2/3 Max) vor- sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.  Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken. SFB-BA-d-1220...

  • Seite 23: Nicht Eichfähige Modelle

     Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken.  Nach erfolgreicher Linearisierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. SFB-BA-d-1220...

  • Seite 24: Eichung

    Die Nacheichung erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Län- der. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten! • Die Eichung des Wägesystems ist ohne die „Siegelmarken“ ungültig. SFB-BA-d-1220...
  • Seite 25 • Bei geeichten Modellen sind die Kontakte der Leiterplatte mit einem Jumper kurzgeschlossen [K1]. Bei nicht eichfähigen Modellen ist der Jumper entfernt. • Zur Justierung müssen die Kontakte der Leiterplatte mit einem Jumper kurz- geschlossen [K2] werden [K1] [K2] SFB-BA-d-1220...

  • Seite 26: Betrieb

    Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüg- lich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Gerät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „----“ und einem Sig- nalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern. SFB-BA-d-1220...

  • Seite 27: Wägeeinheit Umschalten (Nur Nicht Eichfähige Modelle)

     Vorgang für jede Wägeeinheit wiederholen. Hinweis: „tj“ und „Hj“ können nicht gleichzeitig aktiviert werden, nur entweder oder.  Mit zurück in den Wägemodus Wägeeinheit umschalten:  gedrückt halten, die Anzeige wechselt in die zuvor akti- vierten Wägeeinheiten (z.B. kg  lb)  SFB-BA-d-1220...

  • Seite 28: Wägen Mit Tara

    Das akustische Signal ist abhängig von der Einstellung im Menüblock „BEEP“. Wählbar: • no akustisches Signal ausgeschaltet • ok akustisches Signal ertönt, wenn Wägegut innerhalb des Toleranzbereiches liegt • ng akustisches Signal ertönt, wenn Wägegut außerhalb des Toleranzbereiches liegt SFB-BA-d-1220...
  • Seite 29 SET L  drücken, die aktuelle Einstellung wird angezeigt.  Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert z. B. 1.000 kg eingeben, die jeweils aktive Stelle blinkt.  Eingabe mit bestätigen.  Mit wählen SET H SFB-BA-d-1220...
  • Seite 30 Toleranz vorgegebener Toleranz vorgegebener Toleranz rote Signalleuchte grüne Signalleuchte rote Signalleuchte neben „-„ leuchtet neben „„leuchtet neben „+„leuchtet • Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt. • Zum Löschen der Grenzwerte Wert „00.000 kg“ eingeben. SFB-BA-d-1220...

  • Seite 31: Manuelles Summieren

     Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist. Anzeige der gespeicherten Wägedaten:  drücken, die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt. Zum Ausdruck während dieser Anzeige drücken. SFB-BA-d-1220...
  • Seite 32 Wägedaten löschen:  gleichzeitig drücken. Die Daten im Summenspeicher werden ge- löscht. Ausdruckbeispiel KERN YKB-01N, geeichtes Wägesystem: Menüeinstellung Menüeinstellung „P1 COM“ bzw. „P2 COM“  „Lab 2“ / Prt 7“ „P1 COM“ bzw. „P2 COM“  „Lab 0“ / Prt 0“...

  • Seite 33: Automatisches Summieren

    Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen ent- lastet werden muss.  Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist. Anzeige und löschen der Wägedaten, sowie Ausdruckbeispiel siehe Kap. 7.8. SFB-BA-d-1220...

  • Seite 34: Stückzählen

    Teil). Die aktuelle Stückzahl (z.B. 100 Stück) wird angezeigt.  Referenzgewicht abnehmen. Ab hier befindet sich die Waa- ge im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden.  Zurück in den Wägemodus mit SFB-BA-d-1220...

  • Seite 35: Tierwägen

     Wägegut auf das Wägesystem bringen, warten bis es sich etwas beruhigt hat.  gleichzeitig drücken, einen Signalton ertönt d.h. die Tierwägefunktion ist aktiv . Während der Mittelwertbildung kann Wägegut hinzugefügt oder abgenomen wer- den, da der Wägewert ständig aktualisiert wird.  Zur Deaktivierung der Tierwägefunktion gleichzeitig drücken. SFB-BA-d-1220...

  • Seite 36: Tastatursperre

    Einstellung wird angezeigt.  Mit gewünschte Einstellung wählen. Hinterleuchtung ständig eingeschaltet bl on bl off Hinterleuchtung ausgeschaltet bl Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck.  Eingabe mit speichern oder mit verwerfen. SFB-BA-d-1220...

  • Seite 37: Automatische Abschaltfunktion „ Auto Off

    Wägesystem wird nach 3 min ausgeschaltet of 3 of 5 Wägesystem wird nach 5 min ausgeschaltet of 15 Wägesystem wird nach 15 min ausgeschaltet Wägesystem wird nach 30 min ausgeschaltet of 30  Eingabe mit speichern oder mit verwerfen. SFB-BA-d-1220...

  • Seite 38: Menü

     Mit den Navigationstasten, s. Kap. 2.1 kann in die ver- Einstellungen ändern fügbaren Einstellungen umgeschaltet werden. Einstellung bestäti-  Entweder mit speichern oder mit verwerfen. gen/Menü verlassen Zurück in den  Zum Verlassen des Menüs wiederholt drücken. Wägemodus SFB-BA-d-1220...

  • Seite 39: Übersicht Nicht Eichfähige Modelle

    Automatisches Summieren, s. Kap. 7.9. AUTO* Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Wage in den Sum- menspeicher addiert und ausgegeben. Fernsteuerbefehle, s. Kap. 10.4 wirel Nicht dokumentiert kit 1 BAUD Baudrate wählbar 600, 1200, 2400, 4800, 9600* SFB-BA-d-1220...
  • Seite 40 Tastatursperre ausgeschaltet Tierwägen eingeschaltet, s. Kap. 7.10 off* Tierwägen ausgeschaltet P5 Unt Wägeeinheit off* umschalten, s. Kap. 7.5 off* off* P6 xcl Nicht dokumentiert P7 rst Waageneinstellungen auf Werkseinsstellung zurücksetzen. P8 uwb Nicht dokumentiert Werkseinstellungen sind mit * gekennzeichnet SFB-BA-d-1220...

  • Seite 41: Übersicht Geeichte Modelle

    Fernsteuerbefehle, s. Kap. 10.4 Baudrate wählbar 600, 1200, 2400, 4800, 9600 baud 7 bits, gerade Parität 7 bits, ungerade Parität 8 bits, keine Parität tPUP Standarddruckereinstellung LP50 Nicht dokumentiert PtYPE Lab x Datenausgabeformat, s. nachfolgende Tab. 1 Prt x SFB-BA-d-1220...
  • Seite 42 LOCK Tastatursperre ausgeschaltet s. Kap. 7.10 / 7.11 Tierwägen eingeschaltet Tierwägen ausgeschaltet P4 tAr drücken, die aktuelle Einstellung wird angezeigt. Mit den Eingeschränkter Navigationstasten (s. Kap. 2.1.1) gewünschte Einstellung wählen, Tarierbereich die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. SFB-BA-d-1220...
  • Seite 43 0.888 kg TOTAL: 1.444 kg 0.888 kg 0.666 kg 0.222 kg 0.222 kg 0.222 kg TOTAL: 1.666 kg 0.666 kg GW:: 0.888 kg 0.888 kg TOTAL: 1.666 kg GS / GW Bruttogewicht Nettogewicht Taragewicht Anzahl Wägungen TOTAL Summe aller Einzelwägungen SFB-BA-d-1220...

  • Seite 44: Wartung, Instandhaltung, Entsorgung

    • Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen. • Reinigung mit Wasserstrahl und kurzzeitiges Untertauchen möglich. • Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 9.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa-...

  • Seite 45: Fehlermeldungen

    Gravitationsfehler • Last verringern Err 17 Tarierbereich überschritten Fai l h / • Justierung wiederholen Justierfehler Fai l l • Kommunikationsparameter prüfen Err P Druckerfehler Ba lo / Kapazität des Akkus bald er- • Akku laden schöpft Lo ba SFB-BA-d-1220...

  • Seite 46: Datenausgang Rs 232C (Option)

    Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen.

  • Seite 47: Drucker Betrieb

    10.2 Drucker Betrieb Ausdruckbeispiele (KERN YKB-01N) • Wägen ST, GS 1.000kg Stabiler Wert Instabiler Wert Bruttogwicht Nettogewicht <lf> Leerzeile <lf> Leerzeile • Zählen **************************** **************************** 10.3 Ausgabeprotokoll Wägemodus HEADER1: ST=STABLE， US=UNSTABLE HEADER2: NT=NET， GS=GROSS 10.4 Fernsteuerbefehle Befehl Bedeutung T <CR><LF>...

  • Seite 48: Kleine Pannenhilfe

    • Es herrschen starke Temperaturschwankungen. • Die Anwärmzeit wurde nicht eingehalten. • Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören- des Gerät ausschalten ) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. SFB-BA-d-1220...

  • Seite 49: Konformitätserklärung

    Заявление о Мы заявляем, что продукт, к которому относится данная декларация, соответствии соответствует перечисленным ниже нормам. Electronic Balances: KERN KFB-TM, KFN-TM, BFB, BFN, IFB, NFB, SFB, UFA, UFB, UFN EU Directive Standards 2004/108/EC EN55022: 2006 A1:2007 EN61000-3-3:1995+A1:2001+A2:2005...
