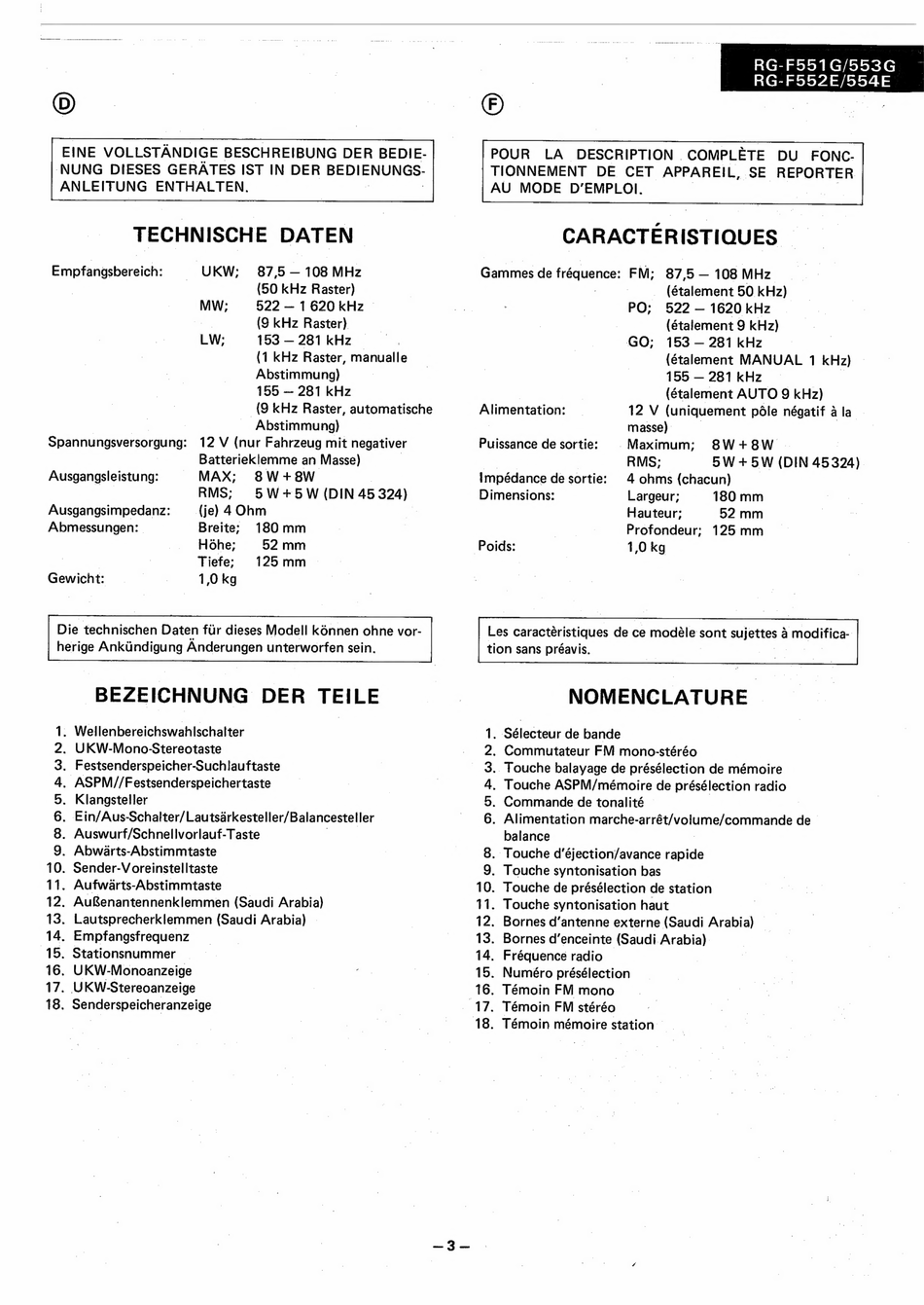

EINE VOLLSTANDIGE BESCHREIBUNG DER BEDIE-
'NUNG DIESES GERATES IST IN DER BEDIENUNGS-
ANLEITUNG ENTHALTEN.
TECHNISCHE DATEN
Empfangsbereich:
| UKW:
87,5 — 108 MHz
(50 kHz Raster)
MW;
522 — 1620 kHz ©
bee
(9 kHz Raster)
LW;
153 — 281 kHz
©
(1 kHz Raster, manualle
Abstimmung)
155 ~— 281 kHz
(9 kHz Raster, automatische
Abstimmung)
Spannungsversorgung:
12 V (nur Fahrzeug mit negativer
Batterieklemme an Masse)
Ausgangsleistung:
MAX;
8W+8W
Ausgangsimpedanz:
(je) 4 Ohm
Abmessungen:
Breite;
180mm
Hohe;
52mm
Tiefe;
125mm
—
Gewicht:
|
1,0 kg
Die technischen Daten fiir dieses Modell k6nnen ohne vor-
herige Ankundigung ee
unterworfen sein.
wb
ae
et
aed
et
at
aot
=
—)
OHNAMMNPWNHARCOODDUAWNH—=
BEZEICHNUNG DER TEILE
. Wellenbereichswahlschalter
UKW-Mono-Stereotaste
. Festsenderspeicher-Suchlauftaste
. ASPM//Festsenderspeichertaste
. Klangsteller
. Ein/Aus- Schaiter/Lautsarkesteller/Balancesteller
. Auswurf/Schnellvorlauf-Taste
. Abwarts-Abstimmtaste
. Sender-V oreinstelltaste
. Aufwarts-Abstimmtaste
. Au&enantennenklemmen (Saudi Arabia)
. Lautsprecherklemmen (Saudi Arabia) -
. Empfangsfrequenz
. Stationsnummer
. UKW-Monoanzeige
. UKW-Stereoanzeige
. Senderspeicheranzeige
RG-F551G/553G
~-
RG-F552E/554E
POUR
LA
DESCRIPTION | COMPLETE
DU
FONC-
TIONNEMENT
DE CET APPAREIL, SE REPORTER
AU
MODE
D'EMPLOI.
CARACTERISTIQUES
Gammes de fréquence: FM;
87, 5 — 108 MHz
: (étalement 50 kHz)
PO: 522 — 1620 kHz
:
(étalement 9 kHz)
GO;
153 — 281 kHz
(étalement MANUAL
1 kHz)
155 — 281 kHz
|
|
(étalement AUTO 9 kHz)
Alimentation:
12 V (uniquement péle négatif a la
:
masse)
|
Puissance de sortie:
Maximum;
8W+8W
|.
ae
|
RMS;
5W+5W
(DIN 45324)
Impédance de sortie:
4 ohms (chacun)
_
Dimensions:
Largeur;
180 mm
Hauteur;
52 mm
Profondeur;
125 mm
Poids:
| | |
1,0 kg
Les caracteéristiques de ¢ ce modéle sont sujettes a modifica-
tion sans préavis.
NOMENCLATURE
1. Sélecteur de bande
2. Commutateur FM mono-stéréo
3.. Touche balayage de présélection de mémoire
4. Touche ASPM/mémoire de présélection radio
5. Commande de tonalité ©
6. Alimentation marche- arrét/volume/commande de
balance
8. Touche d'éjection/avance rapide
9. Touche syntonisation bas
10. Touche de présélection de station
11. Touche syntonisation haut
|
12. Bornes d'antenne externe (Saudi Arabia)
_
13. Bornes d'enceinte
(Saudi Arabia).
14. Fréquence radio
15. Numéro présélection
16. Témoin FM mono
_ 17. Témoin FM stéréo
18. Témoin mémoire station
