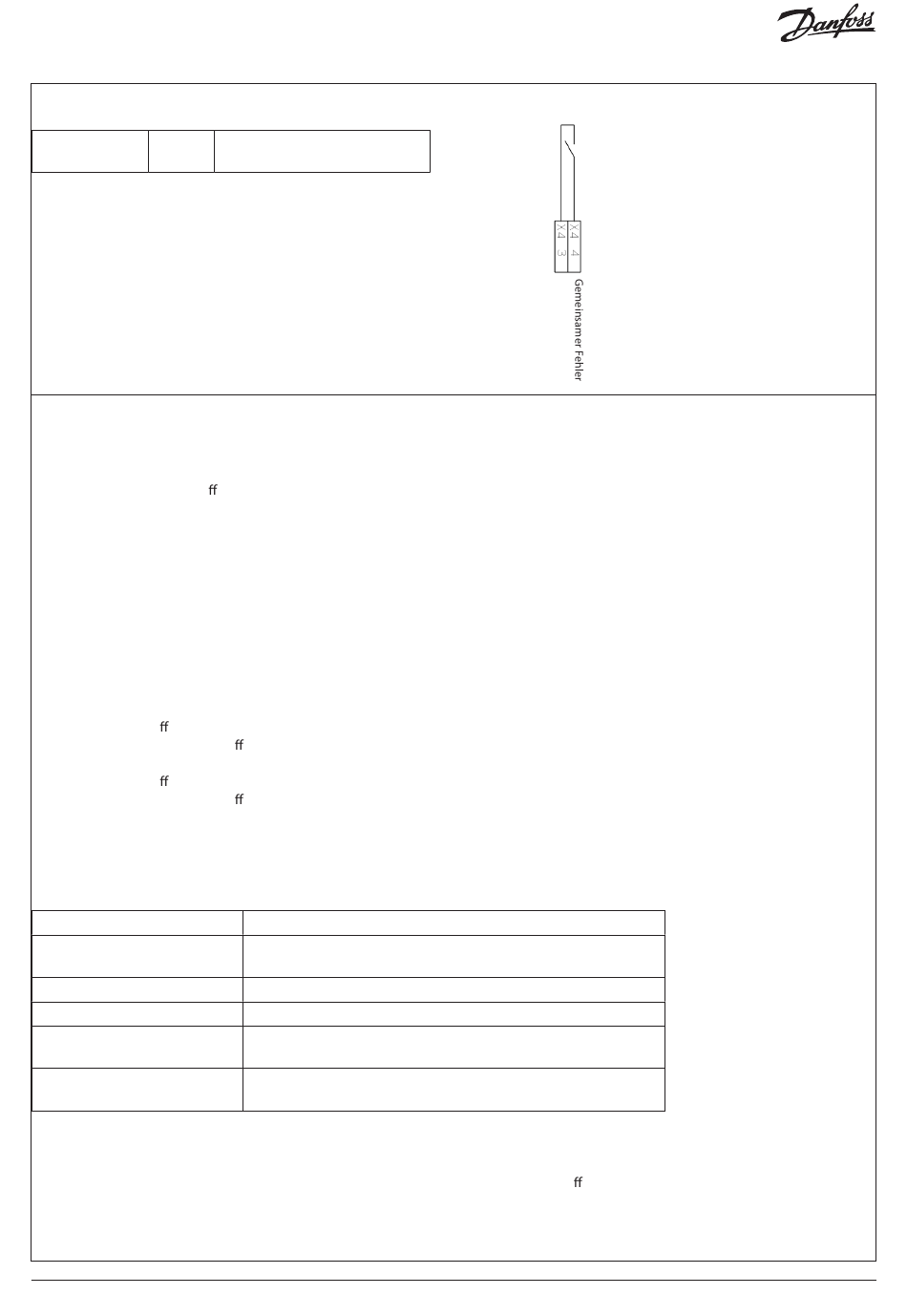

X4: Fehler- und Alarmsituation für externen Anschluss
Anschluss X4
3-4
Hochfahrsequenz
1.
Stromversorgung an Regelbox anschließen (Display-Nachricht: NO WATER SUPPLY (keine Wasserversorgung)) bei Erstanschluss.
Wasserventil am Eingang ö net ⇒ Wasser zum Behälter
Nachricht (NO WATER SUPPLY) verschwindet, sobald der Wasserstand über den niedrigen Behälterstand steigt, keine Warnung am
Display.
Regelbox CBA 12 hat ein grünes Licht zur Anzeige der Stromversorgung.
NWC ist jetzt betriebsbereit.
2.
Signal von der Regelbox an den Trockenregler anschließen (Nullpotenzial-Schalter im Regler).
Signal in Klemmleiste X1 aktivieren, siehe Beschreibung: X1: Eingangsanschluss
•
Motor startet
•
Bypassventil ö net 10 s lang
•
Hochdruckmagnetventil ö net (Spritzventil 1–12, je nach gewähltem Eingang)
Wenn an der Klemmleiste X1 ein weiteres Signal ausgewählt wird, fällt der Druck auf 4,5 barg [40 psig] zur sanften Befüllung.
•
Bypassventil ö net 10 s lang
•
Hochdruckmagnetventil ö net (Spritzventil 1–12, je nach gewähltem Eingang)
Die oben beschriebene Sequenz wird bei jeder neuen Aktivierung des Spritzventils wiederholt.
•
Bei Deaktivierung schließt das Hochdruckmagnetventil sofort.
•
Nach dem Schließen des zuletzt aktivierten Spritzventils läuft der Motor zwei Minuten lang im Bypass.
Mögliche WARN-Signale auf dem LOGO-Display
Warnung
NO WATER SUPPLY (Keine
Wasserversorgung)
TEMPERATURE (Temperatur)
FILTER FAULT (Filterfehler)
THERMAL OVERLOAD
(Thermoüberlast)
NO AC SUPPLY (keine
Wechselstromversorgung)
Obige Warnungen dürfen nicht zurückgesetzt werden. Die NWC-Einheit startet automatisch wieder, sobald ein oder alle der oben ge-
nannten Signale behoben wurden.
Alle vorstehenden Warnsignale werden durch das gemeinsame Fehlersignal (Schalter ö net) X4 angezeigt: 3-4
© Danfoss | DCS (im) | 2019.09
Externes Signal, gemeinsamer
Fehler
Nullpotenzial-Schalter
Beschreibung
Kein Wasser im Behälter, Filter und Wasserversorgung überprüfen
Maximaltemperatur von 50 °C erreicht
Filter tauschen, hohes Niveau an Filterverunreinigungen
Motorfehlfunktion, Motorüberlast
Keine Stromversorgung zum Hochdruckmagnetventil (10F6).
180R9415 | AN317435154251de-000102 | 4
