Installationsanleitung
NWC Plug & Spray Regelbox
CBA 4, CBA 8 und CBA 12

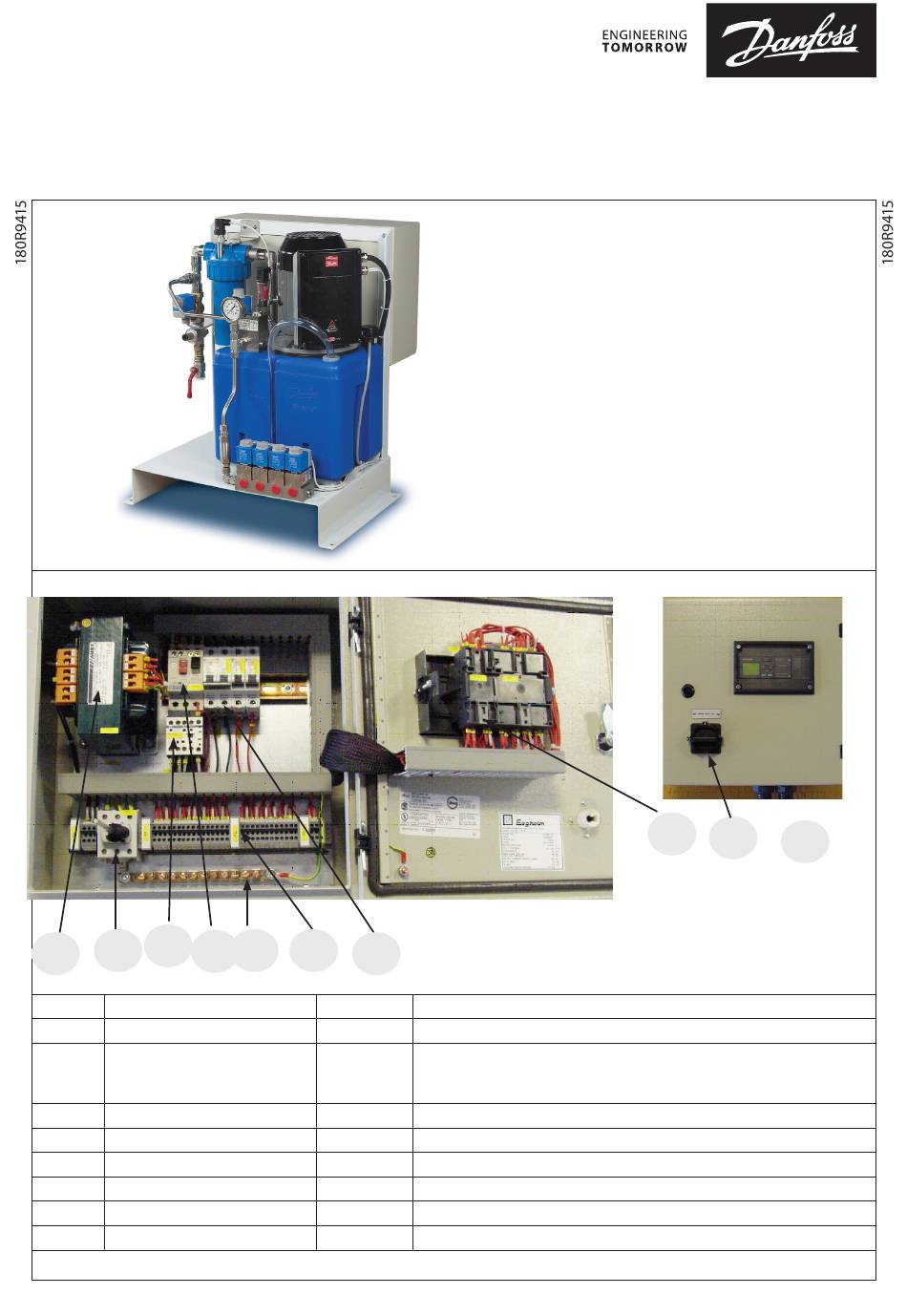

Beschreibung Regelbox CBA 4 und CBA 8
1
5
4
Position
Artikel
1
Transformator 230/24 V AC
2
Sicherungen
3
Logische Regelung
4
Thermorelais
5
Hauptschalter
6
Motorrelais
7
Klemmen
8
Erdungsanschluss
© Danfoss | DCS (im) | 2019
6
6
7
2
Nummer
10-T5
10F5.1
10F5.2
10F6
20B5
10Q3
10Q1
20K3
X0-X1-X2-X4
PE
Beschreibung
NWC Plug & Spray-Einheit, vorbereitet für einfache Einrich-
tung und Installation.
Der Ausgangsdruck ist werkseitig auf 100 barg
[1450 psig] eingestellt.
Die NWC benötigt für die Installation vier Hauptanschlüsse:
1.
Wasserzufuhr 3/4" G
2.
Hochdruckausgang 1–12 Anschlüsse, abhängig von
Gerät 3/8" G
3.
Steuersignal von Trocknungsregler
4.
Stromversorgung 3 x 400 V 50 Hz
Beschreibung
24 V Spulenversorgung und 230 V Signalversorgung
Transformatorsicherung
24 V AC Sicherung für Versorgung Regler und Spule
230 V AC für Eingangssignal 1–12
Regelung Siemens LOGO
Motorüberlast
Anschluss L1-L2-L3
Start/Stopp Motor
Ein-/Ausgang Steuersignal
3
5
180R9415 | AN317435154251de-000102 | 1
3
