6. Es ist nicht ratsam, den Transceiver an den
Zigarettenanzünder anzuschließen, da bei
5 A die Spannung zu stark sinkt.
7. Das Kabel muss so verlegt und sicher be-
festigt werden, dass es keine heißen Teile
des Motors berührt.
8. Den Sicherungshalter sollte man mit Kaut-
schukband umwickeln, damit keine Feuch-
tigkeit eindringt.
9. Nun den Minuspol des Akkus wieder mit
der Fahrzeugmasse verbinden.
10.Zum Schluss steckt man das Stromversor-
gungskabel an den Transceiver.

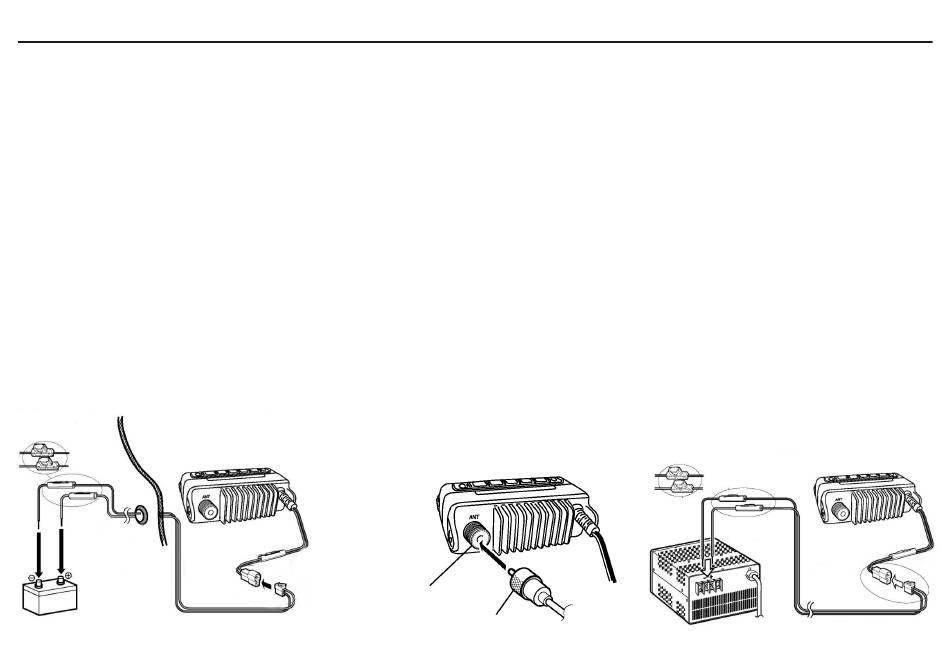

Anschluss der Mobilantenne
Der Fachhandel bietet ein großes Sortiment
von Antennen zur Befestigung am Fahrzeug
an. Es gibt Ausführungen mit Magnet- oder
Saugfuß und solche, die sich an geeigneter
Stelle anklemmen lassen.
1. Wählen Sie eine Antenne, die für das 144-
und 430-MHz-Band geeignet ist.
2. Die Antenne muss eine Impedanz von 50 Ω
und einen PL-Stecker haben.
Hinweis: Lassen Sie sich bei der Auswahl der
Antenne von einem Händler beraten. Entspre-
chende Informationen finden Sie auch in der
Literatur oder in Fachzeitschriften, z. B. im
FUNK AMATEUR.
Die Mobilantenne wird an die PL-Buchse auf
der Rückseite des Transceivers angeschlos-
sen.
Falls Sie für das 144- und 430-MHz-Band
separate Antennen verwenden wollen, emp-
fiehlt sich ein handelsüblicher Diplexer.
EINSATZ ALS FESTSTATION
Einsatz aus Feststation
Wenn Sie den Transceiver an einem festen
Standort betreiben wollen, benötigen Sie ein
elektronisch geregeltes Netzteil, das eine
Gleichspannung von 13,8 V bereitstellt und
mindestens 6 A (besser 12 A) liefern kann.
Hinweis: Das Stromversorgungskabel erst
dann mit dem Transceiver verbinden, nach-
dem es an das Netzteil angeschlossen wurde.
1. Transceiver und Netzteil ausschalten.
2. Beide Adern des Stromversorgungskabels
an die Klemmen des Netzteils anschließen
(Rot: positiv, Schwarz: negativ). Der Trans-
ceiver darf niemals direkt an eine Netz-
steckdose angeschlossen werden.
3. Falls man das Kabel erneuern muss, ist
mindestens der gleiche Querschnitt zu ver-
wenden.
4. Zum Schluss steckt man das Stromversor-
gungskabel an den Transceiver.
5
