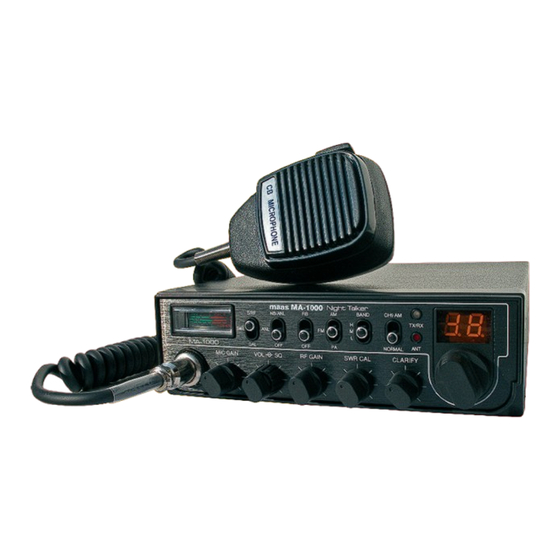

- Seite 1 Bedienungsanleitung CB Funksprechgerät adfsdf MA-1000 Night Talker...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung MA-1000 Night Talker AM/FM Mobile Transceiver Inhaltsverzeichnis Technische Spezifikationen ................Seite 3 Installation des MA-1000 Night Talker ............Seite 4 Montage des Gerätes ..................Seite 4 Störungen und Interferenzen ............... Seite 4 Antenne ....................... Seite 5 Externer Lautsprecher ................. -
Seite 3: Technische Spezifikationen
Technische Spezifikationen Model MA-1000 Kanäle Frequenzbereich 26,965 - 27,405 MHz Betriebsarten AM/FM Frequenzsteuerung PLL (Phasenregelkreis-) Synthesizer Frequenzstabilität 0,001% Betriebstemperaturbereich -30C bis +50C Antennenimpedanz 50 Ohm Antennenanschlussbuchse PL-259 Versorgungsspannung 13,8V DC Abmessungen 180 mm x 280 mm x 55 mm Gewicht ca. -
Seite 4: Installation Des Ma-1000 Night Talker
Installation des MA-1000 Night Talker Ort der Montage Suchen Sie eine geeignete Montagestelle für Gerät und Mikrofonhalterung. Sie sollten einfachen Zugriff auf die Frontseite des Gerätes sowie das Mikrofon haben. Beachten Sie bei der Montage im PKW, das Gerät nur dort zu montieren, wo es im Falle eines Unfalles keine Gefahr darstellt. -
Seite 5: Antenne
Antenne Für beste RX/TX Ergebnisse sollten Sie die CB Mobilantenne möglichst in der Mitte des Metallda- ches Ihres PKW installieren. Wenn Sie die Antenne auf dem Kofferaumdeckel installieren strahlt Sie teilweise nur nach hinten ab. Das Funkgerät hat für den Anschluß der Antenne eine PL-259 Buchse auf der Rückseite. -
Seite 6: Funktionen
Frontseite des MA-1000 Night Talker 1. Anschlußbuchse für das Mikrofon: Schließen Sie hier das mitgelieferte Handmikrofon an. 2. MIC Gain Regler: Mit diesem Knopf können Sie die Mikrofonverstärkung für den Sendevorgang regeln. Im PA Betrieb regelt dieser Knopf die Lautstärke des angeschlossenen Druckkammerlaut- sprechers. - Seite 7 7. Clarifier Regler: Mit diesem Regler können Sie die Empfangsfrequenz für einen klareren Empfang abstimmen. 8. Kanalregler: Zum Einstellen des gewünschten Kanals 9. Meteranzeige: Von dieser Anzeige können Sie den S-Wert (Signalstärke), die Sendeleistung sowie das SWR (Stehwellenverhältniss) ablesen. 10. Beleuchtung der Front: Ermöglicht den Betrieb des Gerätes auch bei Nacht. 11.
-
Seite 8: Rückseite Des Gerätes
Rückseite des MA-1000 Night Talker 1. Anschlußbuchse für Antenne: Schließen Sie hier das Antennenkabel (50 Ohm) mit PL-259 Stecker an. 2. DC Stromanschlußbuchse: Schließen Sie hier das mitgelieferte Stromanschlußkabel an. 3. Anschlußbuchse für Frequenzzähler: An diese Buchse können Sie einen optionalen Frequenz- zähler anschließen. -
Seite 9: Frequenztabelle / Frequenzübersicht
Frequenzübersicht Kanal Frequenz Kanal Frequenz 26,965 MHz 27,215 MHz 26,975 MHz 27,225 MHz 26,985 MHz 27,255 MHz 27,005 MHz 27,235 MHz 27,015 MHz 27,245 MHz 27,025 MHz 27,265 MHz 27,035 MHz 27,275 MHz 27,055 MHz 27,285 MHz 27,065 MHz 27,295 MHz 27,075 MHz 27,305 MHz 27,085 MHz... -
Seite 10: Mikrofon, Empfangen / Senden
Mikrofon Der Sende-/Empfangsvorgang dieses Gerätes wird mittels Push-To-Talk Taste am Mikrofon gesteuert. Halten Sie die PTT Taste zum Senden gedrückt. Um wieder in Empfangsbereitschaft zu wechseln lassen Sie die PTT Taste los. Halten das Mikrofon während des Sendevorgangs einige Zentimeter vor Ihren Mund und sprechen Sie klar und deutlich in angemessener Lautstärke. -
Seite 11: Mikrofonbelegung
Mikrofonkabel Audio Shield Audio Lead Versions of the MA-1000 Night Talker which display the „CE“ symbol on the serial number seal, com- ply with the essential requirements of the European Radio and Telecommunication Terminal Directive 1999/5/EC. This warning symbol indicates that this equipment operates in non-harmonised frequency bands and/or may be subject to licensing conditions in the country of use.
