Montage- und
Bedienanleitung

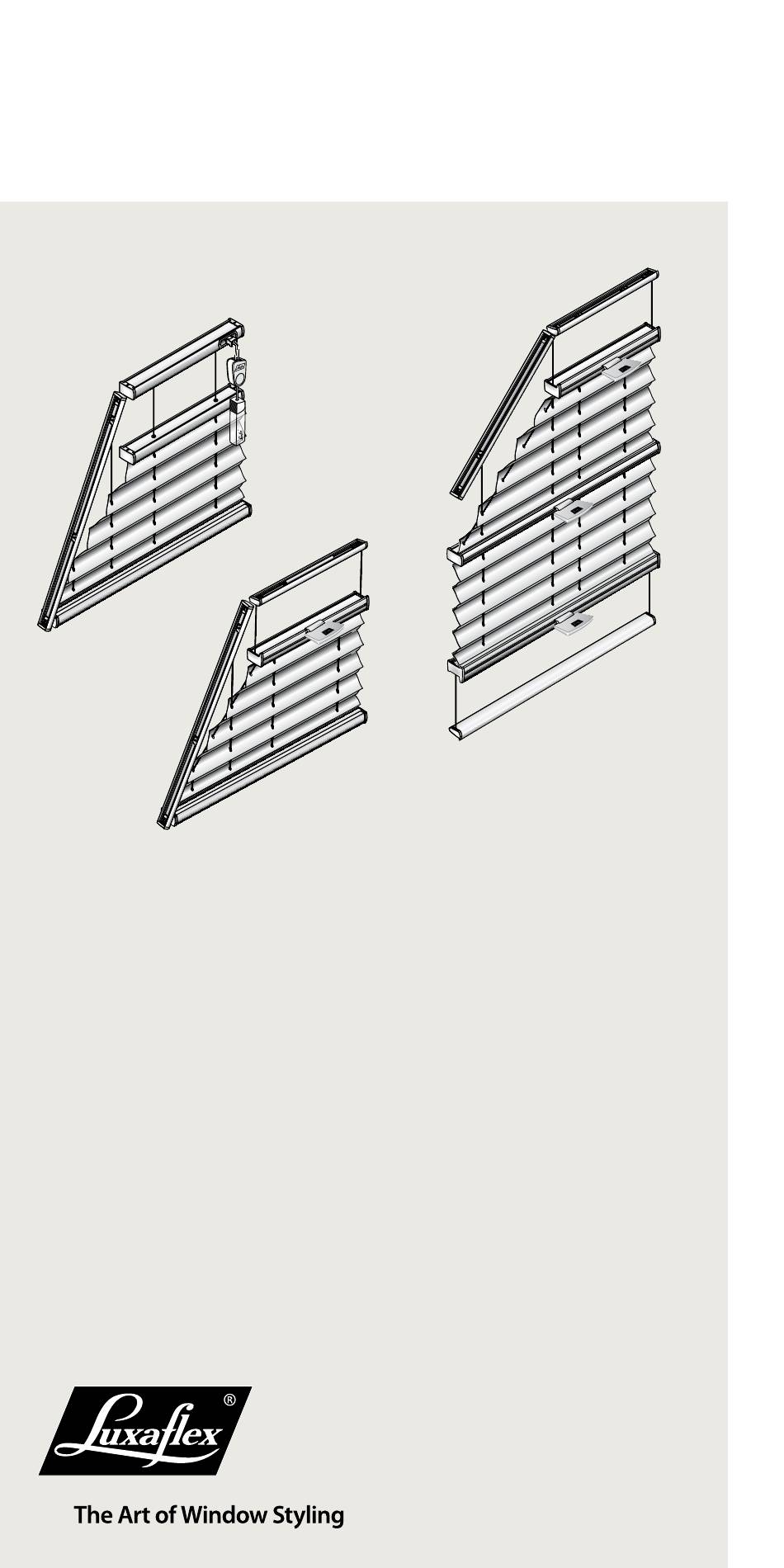

Plissee Sonderform-Anlagen, Schnurzug oder Bediengriff
BB 60
BO 60 BB 61
BB 80
BB 81
Vielen Dank, dass Sie sich für ein Qualitätsprodukt
der Marke Luxaflex® entschieden haben.
Luxaflex® Produkte werden auf Basis hoher Qualitätsstandards
entwickelt und in Deutschland produziert. Der Fertigungsprozess
unterliegt im Hinblick auf die verwendeten Materialien und deren
Verarbeitung einer stetigen, strengen Kontrolle.
Für eine einwandfreie Funktion ist eine richtige Montage gemäß
dieser Montageanleitung erforderlich. Es wird keine Gewähr für
Montage- und / oder Bedienungsfehler übernommen.
Sollten Sie Fragen zu Ihrem Luxaflex® Produkt haben,
wenden Sie sich bitte an Ihren Luxaflex® Fachhändler.
BO 61
BB 85
BB 86
BB 65
BB 66
Werbung
Verwandte Anleitungen für LuxaFlex BB60
Inhaltszusammenfassung für LuxaFlex BB60
- Seite 1 Verarbeitung einer stetigen, strengen Kontrolle. Für eine einwandfreie Funktion ist eine richtige Montage gemäß dieser Montageanleitung erforderlich. Es wird keine Gewähr für Montage- und / oder Bedienungsfehler übernommen. Sollten Sie Fragen zu Ihrem Luxaflex® Produkt haben, wenden Sie sich bitte an Ihren Luxaflex® Fachhändler.
- Seite 2 Hinweis Für die Montage einen Schraubendreher der Größe PZ 2 verwenden. Keinen Akkuschrauber nutzen! Ausschließlich die mitgelieferten Schrauben verwenden! Achtung: Bei Montage auf dem Fensterrahmen oder an der Wand beginnen Sie mit Punkt 5 – Montage mit Winkel. Montageposition anzeichnen Fenster mit einer Schräge Abb.
- Seite 3 Montageposition anzeichnen Fenster mit zwei Schrägen Abb. 1d: Die Anlage mittig platzieren (Abstand X links und rechts muss gleich sein). Jeweils 4 cm vom Schienenende oben und unten die Position der Clips anzeichnen. In den Schrägen 4 cm von den Ecken entfernt. Eventuelle weitere Clips vermitteln. Abb.
- Seite 4 Clips montieren Clips je nach Anlagentyp oben, unten und in den Schrägen montieren. Bitte auf die richtige Zuordnung achten! a) Standardschiene und Universalclip: b) Spannschiene (ohne Stoff) und Spannschienenträger: Clips montieren Die Abdeckkappen auf die Clips drücken. Die Abdeckkappe gegebenenfalls gemäß Zeichnung kürzen, falls noch nicht geschehen, und von hinten auf den Clip drücken, bis sie einrastet.
- Seite 5 Clips montieren Bei schrägem Glasfalz sollte der mitge- lieferte Füllkeil 11° zum Ausgleich mit den Clips zusammen montiert werden. Füllkeil unter den Clip legen und mit anschrauben. Je nach Anlagentyp die beigefügten Clips montieren. Dabei auf die zuvor beschriebene Zuordnung achten. Die Clips jeweils mittig auf die angezeichneten Linien (Schienenbreite –...
- Seite 6 Plissee montieren Schiene schräg und von vorn gegen die Clips setzen (1) und dann in diese eindrücken, bis sie hörbar einrastet (2). Abb. 4a = Standardschiene Abb. 4b = Spannschiene Achtung: Immer zuerst die untere Schiene montieren! Klick Abb. 4a Klick Abb.
- Seite 7 Option : Plissee mit Winkel Fenster mit einer Schräge Abb. 5a: Die Anlagen-Außenmaße für die Winkelmontage anzeichnen. Dazu das lichte Scheibenmaß zzgl. des bei der Bestellung angegebenen Überstands an der senkrechten Seite markieren (Ü1). Für die obere (Ü2) und untere (Ü3) Befestigung, sowie die Schräge (Ü4) ebenso verfahren.
- Seite 8 Option : Montage mit Winkel Fenster mit zwei Schrägen Abb. 5c: Die Anlagen-Außenmaße für die Winkelmontage anzeichnen. Dazu das lichte Scheibenmaß zzgl. des bei der Bestellung angegebenen Überstands für die obere (Ü1) und untere (Ü2) Waagerechte markieren. Für die Schrägen (Ü3 + Ü4) ebenso verfahren.
- Seite 9 Winkel anschrauben Abb. 6a: Die Winkel mittig auf die 4 cm eingerückte Linie und mit der oberen Linie abschließend platzieren und anschrauben. Abb. 6b und 6c: Die Abdeckkappen aufsetzen. Abb. 6a Klick Abb. 6b Abb. 6c Die Plissee-Anlage wie unter 3 und 4 beschrieben auf die Winkel montieren.
- Seite 10 Bedienung von Anlagen mit Schnurzug Abb. 7a: Behang öffnen: Schnurzug erst zur Seite und dann nach oben lassen, bis die gewünschte Position erreicht ist. Zum Stoppen den Schnurzug in die Senkrechte schwenken. Abb. 7b: Behang schließen: Schnurzug erst zur Seite und dann nach unten ziehen, bis die gewünschte Position erreicht ist.
- Seite 11 Bedienung von Anlagen mit mehreren Bediengriffen Das Plissee wird mit dem Griff geöffnet oder geschlossen. Abb. 9a: Behang öffnen: Immer erst den Behang in der Schrägen öffnen. Abb. 9b: Erst dann den Behang über die mittlere Bedienschiene zusammen mit dem Behang der Schrägen öffnen. Abb.
- Seite 12 Bedienschnüre, -ketten und -bänder von kleinen Kindern fernzuhalten. Dazu installieren und verwenden Sie bitte die mitgelieferten Sicherheitsvorrichtungen gemäß der Montageanleitung. Achten Sie auch darauf, dass sich keine Betten und Einrichtungsgegen- stände in der Nähe des Fensters befinden. Entspricht EN 13120 Luxaflex.de Luxaflex.ch Version 02 / 2018...
