AXIS Q3517-SLVE Network Camera
Technische Daten
Funktion
Erdung
Gleichstrom
Gleichstromaus-
gang
Konfigurierbar
(Ein- oder
Ausgang)

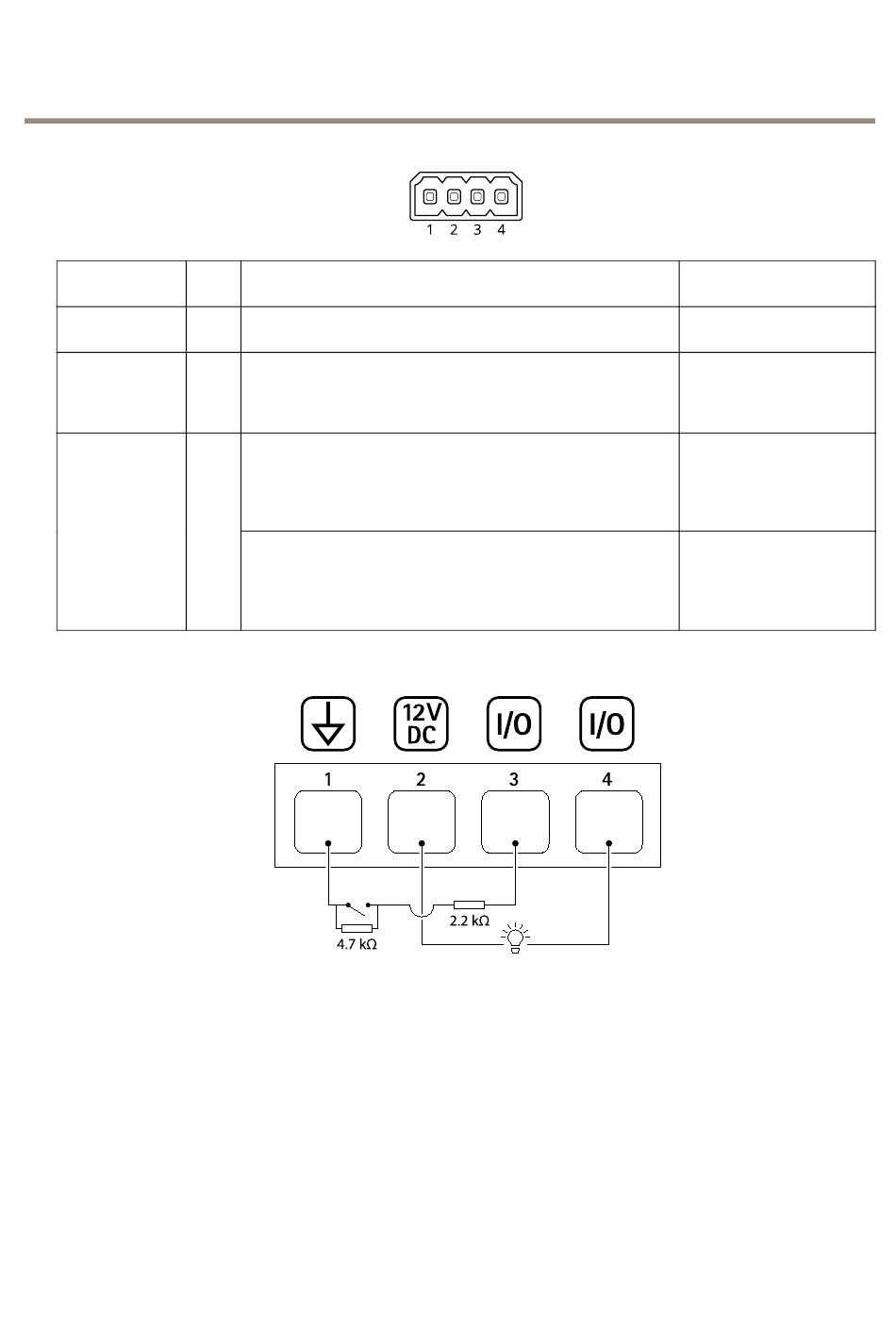

Beispiel:
1
Erdung Gleichstrom
2
Gleichstromausgang 12 V, max. 50 mA
3
Als überwachter Eingang konfigurierter E/A
4
E/A als Ausgang konfiguriert
Stromanschluss
2-poliger Anschlussblock für die Gleichstromversorgung. Eine den Anforderungen für Schutzkleinspannung (SELV) kompatible
Stromquelle mit begrenzter Leistung (LPS) verwenden. Die Nennausgangsleistung muss dabei auf ≤100 W begrenzt sein oder
der Nennausgangsstrom auf ≤5 A.
Kon- Hinweise
takt
1
2
Kann für die Stromversorgung von Zusatzausrüstung verwendet
werden.
Hinweis: Dieser Kontakt kann nur als Stromausgang verwendet
werden.
3–4
Digitaler Eingang oder überwachter Eingang – Zum Aktivieren an
Kontakt 1 anschließen, zum Deaktivieren nicht anschließen. Um
überwachten Eingang zu nutzen, Abschlusswiderstände anschließen.
Informationen zum Anschließen der Widerstände bietet der
Schaltplan.
Digitaler Ausgang – Interne Verbindung mit Kontakt 1 (Erdschluss
Gleichstrom), wenn aktiviert; unverbunden, wenn deaktiviert. Bei
Verwendung mit einer induktiven Last wie etwa einem Relais muss
zum Schutz vor Spannungssprüngen eine Diode parallel zur Last
geschaltet werden.
61
Technische Daten
0 V Gleichstrom
12 V Gleichstrom
Max. Stromstärke = 50 mA
0 bis max. 30 V Gleichstrom
0 bis max. 30 V Gleichstrom,
Open Drain, 100 mA
