MONTAGE UND BETRIEBSVORBEREITUNG
Der Ventilator ist für die Decken- oder Wandmontage mit Entlüftung in einen Lüftungsschacht oder in ein Lüftungsrohr mit
entsprechendem Durchmesser ausgelegt (Abb. 2).
Montageschritte:
Schritt 1.
Trennen Sie das Gerät von der Stromversorgung und stellen Sie sicher, dass der Strom abgeschaltet ist (Abb. 3).
Schritt 2.
Verlegen Sie das Stromkabel zur Entlüftungsöffnung (Abb. 4).
Schritt 3.
Lösen Sie die Befestigungsschraube und nehmen Sie die Abdeckung vom Ventilator ab (Abb. 5).
Schritt 4.
Entfernen Sie anschließend den Ventilatordeckel, der die Klemmleiste schließt( Abb. 6).
Schritt 5.
Markieren und bohren Sie die Befestigungslöcher des Ventilators (Abb. 7-8).
Schritt 6.
Montieren und schließen Sie den Ventilator in Übereinstimmung mit dem Anschlussschema (Abb. 12-15) an die
Stromversorgung an (Abb. 9).
Schritt 7.
Bringen Sie den Deckel wieder auf der Klemmleiste (Abb. 9) und die Abdeckung wieder auf
dem Ventilatorgehäuse (Abb. 10) an.
Schritt 8.
Stellen Sie die Stromversorgung zum Ventilator wieder her (Abb. 11).
Bezeichnungen der Klemmen auf den Anschlussschemas:
L:
Linie
N:
Neutral
LT:
Steuerungsklemme
WARNUNG! Der Ventilator, der für 12 V Nenn-Stromversorgung ausgelegt ist (auf der Verpackung und auf dem
Gehäuse des Ventilators gezeigt) nur ans Stromnetz ~12 V anschließen!

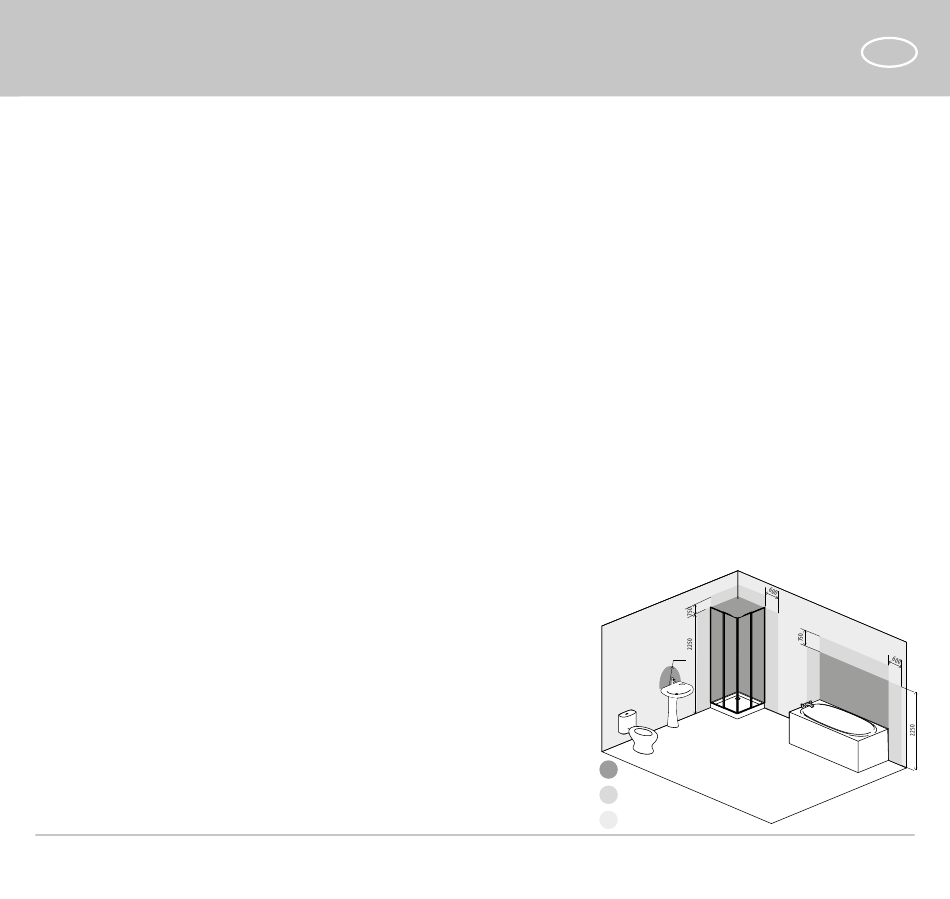

Das Gerät mit der Schutzart gegen Eindringen von Fremdkörpern und
Wassereintritt IP34 darf in Zone 2 gemäß IEC 60364-7-701:2019 installiert
werden.
S:
Außenschalter
QF:
Leitungsschutzschalter
