Esempio
Пример
Example
Exempel
La temperatura dell'aria di mandata può
essere regolata in base alla temperatura mi-
surata dal sensore dell'aria di mandata e alla
temperatura impostata dall'utente sul pannello
di controllo remoto. La temperatura dell'aria di
mandata impostata dall'utente viene mantenu-
ta dallo scambiatore di calore a piastre e dalla
batteria elettrica e/o quella ad acqua (fornita
come accessorio opzionale). Quando la tem-
peratura dell'aria di mandata scende al di sotto
del livello impostato, la valova by-pass si chiu-
de (l'aria fresca dall'esterno passa attraverso
lo scambiatore di calore a piastre). Se tuttavia
la temperatura rimane inferiore a quella impos-
tata, si avvia la batteria (elettrica o ad acqua)
e rimane accesa finchè la temperatura non
raggiunge il valore impostato (nella batteria ad
acqua si apre/si chiude la valvola di alimentazi-
one della batteria).
Se la temperatura dell'aria di mandata si
alza al di sopra di quella impostata, prima di
tutto si arresta la batteria. Se tuttavia la tempe-
ratura rimane superiore a quella impostata, si
apre la valvola by-pass.
La temperatura (impostata e misurata dai
sensori) indicata sul display del pannello di
controllo remoto è in gradi Celsius (°C).
Pa
1200
900
720
600
300
0
25 50
60
Температура приточного воздуха может
регулироваться по температуре приточного
или вытяжного воздуха, измеренной датчиком
температуры воздуха и установленной на
пульте дистанционного управления потре-
бителем. Температура приточного воздуха,
установленная потребителем, поддержива-
ется пластинчатым (или роторным) теплооб-
менником и дополнительным электрическим
и/или водяным нагревателем (заказывается
в качестве приложения). Когда температура
приточного воздуха меньше установленной,
обходная заслонка («By-pass») закрывается
(свежий наружный воздух пропускается через
пластинчатый теплообменник). В случае,
если устройство с роторным теплообменни-
ком, тогда наченается его вращение. Если
установленная температура все еще не
достигнута, тогда включается обогреватель
(электрический или водяной) и он не выклю-
чается (в водном варианте – открывается/
закрывается клапан обогревателя) до тех
пор, пока не будет достигнута заданная
температура. Если температура приточного
воздуха держится выше установленной, тогда
сначала выключается обогреватель. Если
температура все еще выше заданной, тогда
NOTA: Se si usa la batteria elettrica, la connessione raffigurata non è possibile. Vedere
paragrafo „Batteria di mandata elettrica/ad acqua" nella sezione „Guida per la riparazione
del sistema".
ВНИМАНИЕ: Используя электрический нагреватель, данное подключение не
допускается. Смотрите раздел "Рекомендации по наладке системы" пункт
"Электрический / водяной обогреватель приточного воздуха".
NOTE: When using water heater, the above shown connecting is not possible. See para-
graph "Electrical/water supply air heater" in chapter "System adjustment guidelines".
ANMERKUNG: Bei Verwendung vom Elektro-Register, angegebener Anschlus ist nicht
möglich (s. Kapitel "Empfehlungen für die Abstimmung des Systems", Punkt "Elektrische
Erwärmungseinrichtung /Wasser-Erwärmungseinrichtung der Zuluft").
NOTA: In condizioni normali, la valvola della batteria ad acqua può iniziare ad aprirsi in 30-
90 minuti, a seconda della differenza tra la temperatura impostata del setpoint e la temper-
atura misurata dell'aria immessa (se l'unità si controlla in base alla temperatura dell'aria
estratta, allora a seconda della differenza tra la temperatura impostata del setpoint e la
temperatura misurata dell'aria estratta).
ВНИМАНИЕ: При нормальных условиях привод водяного нагревателя начнинает
открываться через 30-90 минут, зависимо от разницы между температурами
установленной пультом управления и приточного воздуха (если управляется по
температуре вытяжного воздуха, тогда разницу между заданным значением и
показания температуры приточного воздуха).
NOTE: Under normal conditions, water cooler valve actuator can start opening in 30 -90
minutes due to the temperatures' difference between the remote control panel set point
and supply air temperature (if the AHU is controlled according to exhaust air temperature,
than the exhaust air temperature).
ANMERKUNG: Normalerweise öffnet sich Antrieb des Wasserkühlers in 30-90 Minuten,
entsprechend nach Temperaturdiferenz zwischen auf dem Bedienteil eingestellter Tem-
peratur und Zulufttemperatur (wenn das Gerät nach Ablufttemperatur arbeitet, dann nach
Ablufttemperatur).

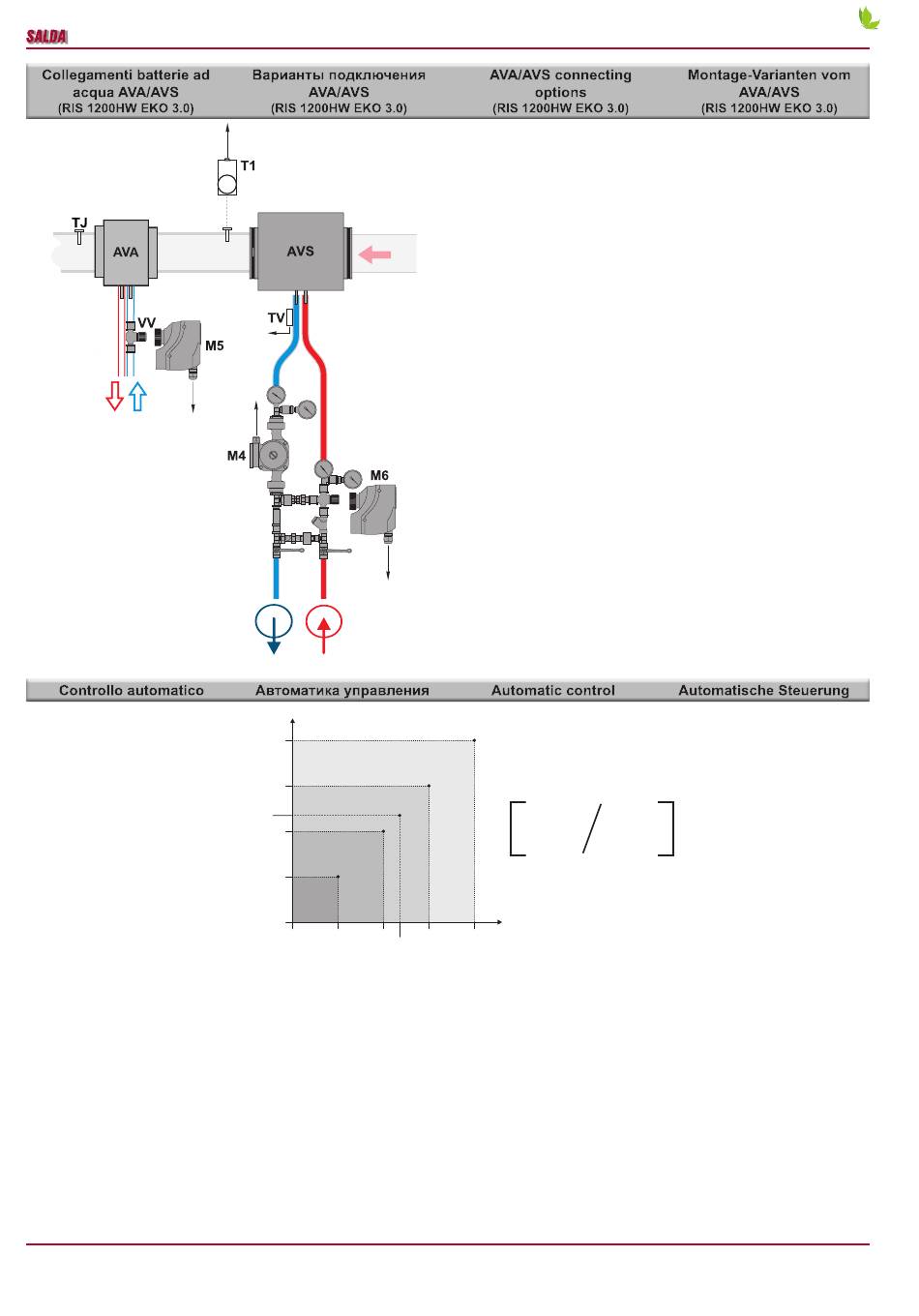

TJ - Sensore temperatura immissione
T1 - Termostato antigelo della batteria ad acqua
TV - Sensore antigelo della batteria ad acqua
VV - Valvola per acqua a due vie
M4 - Pompa di circolazione della batteria
M5 - Attuatore della valvola della batteria ad
acqua (24VAC, segnale di controllo a 3 punti)
M6 - Attuatore della valvola della batteria
TJ - Temperature sensor for supply air
T1 - Water heater antifreeze thermostat
TV - Water heater antifrost sensor
VV - Cooler 2-way valve
M4 - Circulation pump of the heater
M5 - Water cooler valve actuator (24VAC, 3-po-
sition control signal)
M6 - The heater valve actuator
0 - 1200Pa
0 - 100%
%
75 100
Supply air temperature can be adjusted
according to the temperature measured by the
supply or extracted air temperature sensor and
the temperature which is set by the user on the
remote control panel. User selected supply air
temperature is maintained by the plate (or rotor)
heat exchanger and additional electric and/or
water heater (optional). When the supply air
temperature is under the set temperature, by-
pass valve is closed (fresh ambient air passes
through the plate heat exchanger). If the device
has the rotor heat exchanger, then rotation starts.
In case the set temperature is not reached,
the heater (electric or water) is switched on
and operates (heater valve is opened/closed if
water heater is used) until the set temperature is
reached. When supply air temperature exceeds
the set temperature, the heater is switched off in
the first place. If the temperature is still greater
than the set temperature, the by-pass valve is
opened or rotation is stopped if the device has
rotor heat exchanger.
In the remote controller, temperatures (the set
and the measured) are displayed as degrees
Celsius (°C).
Room air temperature can be adjusted not
only according to the supplied air temperature
RIS 1200HE/HW EKO 3.0
TJ - Датчик темп. приточного воздуха
T1 - Противозамерзающий
водяного нагревателя
TV - Датчик противозамерзания водяного
нагревателя
VV - 2 ходовой клапан кулера
M4 - Циркуляционный насос нагревателя
M5 - Водяной охладитель клапана
(24VAC, 3-позиционный управляющий сигнал)
M6 - Привод вентиля нагревателя
TJ - Zulufttemperaturfühler
T1 - Frostschutzthermostat Wasserregister
TV - Frostschutzfühler Wasserregister
VV - 2-Wege-Ventil Wasserkühler
M4 - Umwälzpumpe Wasserregister
M5 - Wasserkühler Ventilantrieb (24VAC,
3-Stellung Steuersignal)
M6 - Stellantrieb des Wasserventils
0 - 720Pa
0 - 60%
Zulufttemperatur wird laut der Temperatur, die
durch den Fühler für Zu- und Ablufttemperatur
gemessen und durch den Benutzer im
Fernbedienungspuit eingestellt ist, geregeit
werden. Die durch den Benutzer eingestellte
Zulufttemperatur wird durch den Platten-
(od. Rotor-)Wärmetauscher und/oder einen
zusätzlichen Elektro- od. Wasserheizer (wird
als Zusatz bestelit) beibehaiten. Wenn die
Zulufttemperatur die eingestellte Temperatur
unterschreitet, wird die Bypass-Klappe
geschlossen (frische Außenluft wird durch den
Plattenwärmetauscher eingelassen). Wenn in
der Anlage ein Rotorwärmetauscher eingerichtet
ist, wird dann sein Drehen gestoppt. Wenn die
eingestellte Temperatur unterschreitet wird, wird
der (Elektro- od. Wasser)Heizer eingeschaitet und
nicht ausgeschaitet (durch das Wassergerät wird
das Ventil des Heizers geöffnet/geschlossen),
bis die eingestellte Temperatur erreicht wird.
Wenn die Zulufttemperatur überschritten wird,
wird die Bypass-Klappe geöffnet oder – wenn in
der Anlage ein Rotorwärmetauscher eingerichtet
ist – das Drehen des letzteren gestoppt.
Auf dem Fernbedienungspult wird die
Temperatur (die eingestellte und die durch
die Fühler gemessene) in Grad Celsius (°C)
термостат
