T0[°C]
1
60
55
50
45
35
30
25
20
15
10
-30 -20 -10 0

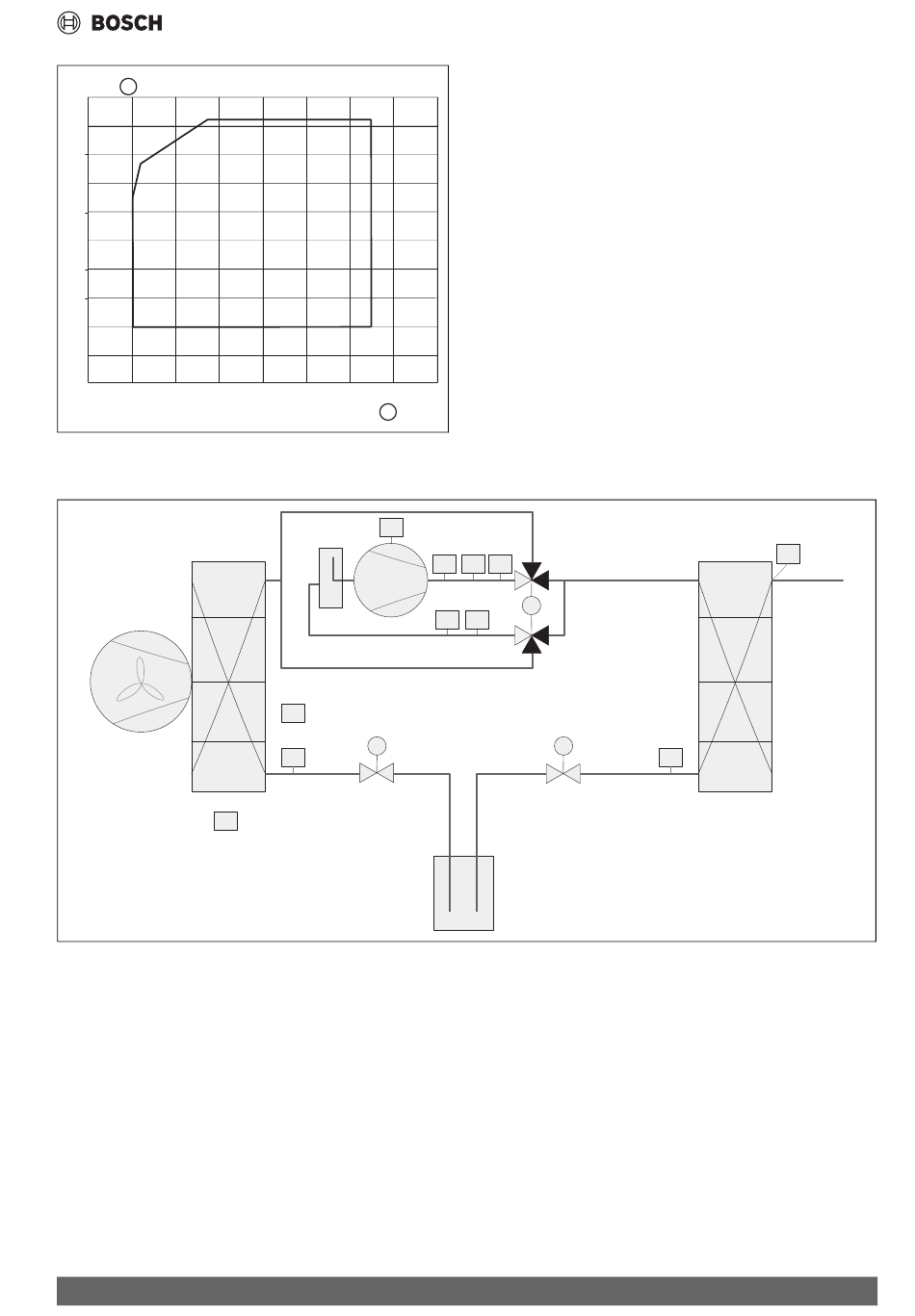

Bild 22 Wärmepumpe ohne Zuheizer
[1] Maximale Vorlauftemperatur (T0)
[2] Außentemperatur (T1)
EL1
PL3
TA4
TT
Bild 23 Kältemittelkreis
[EC1] Wärmetauscher (Kondensator)
[EL1] Verdampfer
[ER1] Kompressor
[JR0] Niederdruckfühler
[JR1] Hochdruckfühler
[MR1] Hochdruckschalter
[PL3] Gebläse
[TA4] Temperaturfühler Auffangwanne
[TC3] Temperaturfühler Wärmeträgerausgang
[TL2] Temperaturfühler Lufteingang
[TR1] Temperaturfühler Kompressor
[TR3] Temperaturfühler Kondensatorrücklauf (Flüssigkeit), Heiz-
betrieb
[TR4] Temperaturfühler Verdampferrücklauf (Flüssigkeit), Kühlbe-
trieb
[TR5] Temperaturfühler Sauggas
Compress 7001i AW – 6721824654 (2024/11)
10 20 30 40
T1[°C]
2
TR1
TT
ER1
TL2
TT
VR1
TR4
M
TT
9.4 Kältemittelkreis
TR6 MR1 JR1
TT PS PT
TR5 JR0
M VR4
TT PT
VR0
M
[TR6] Temperaturfühler Heißgas
[VR0] Elektronisches Expansionsventil 2 (Kondensator)
[VR1] Elektronisches Expansionsventil 2 (Verdampfer)
[VR4] 4-Wege-Ventil
Technische Daten
