Installation
▶ Kabel laut Schaltplan anschließen.
▶ Bei Festeinbau mit Kabel alle Kabelhalterungen festziehen.
2

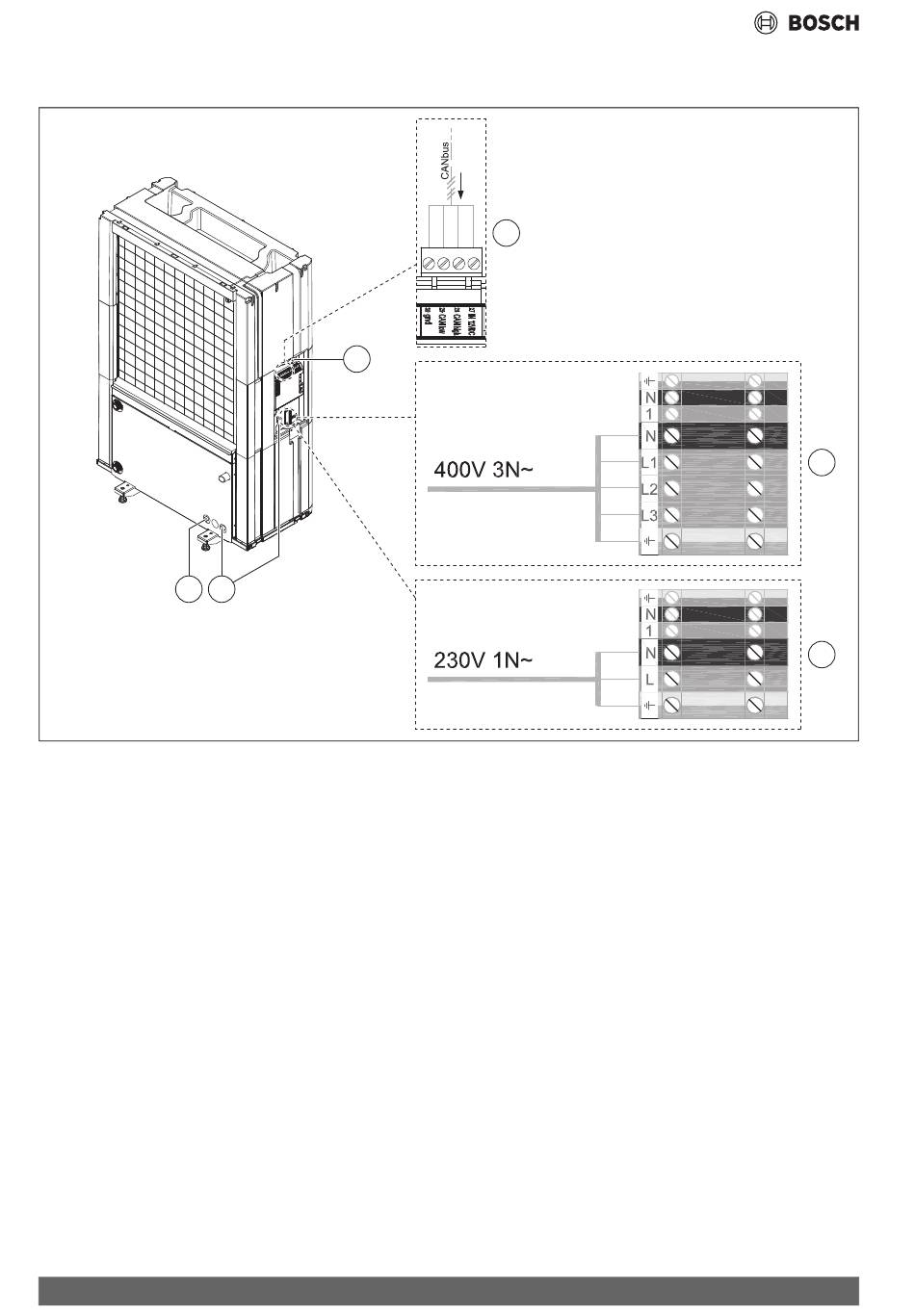

Bild 19 Kabelkanäle und Steuergerät
[1]
Kabelkanal Netzanschluss
[2]
Kabelkanal CAN-BUS
[A]
3-phasig Wärmepumpe
[B]
1-phasig Wärmepumpe
[C]
CAN-BUS-Anschluss
16
2
1
▶ Verschlussdeckel des Steuergeräts wieder anbringen.
▶ Gurt wieder anbringen.
C
Compress 7001i AW – 6721824654 (2024/11)
