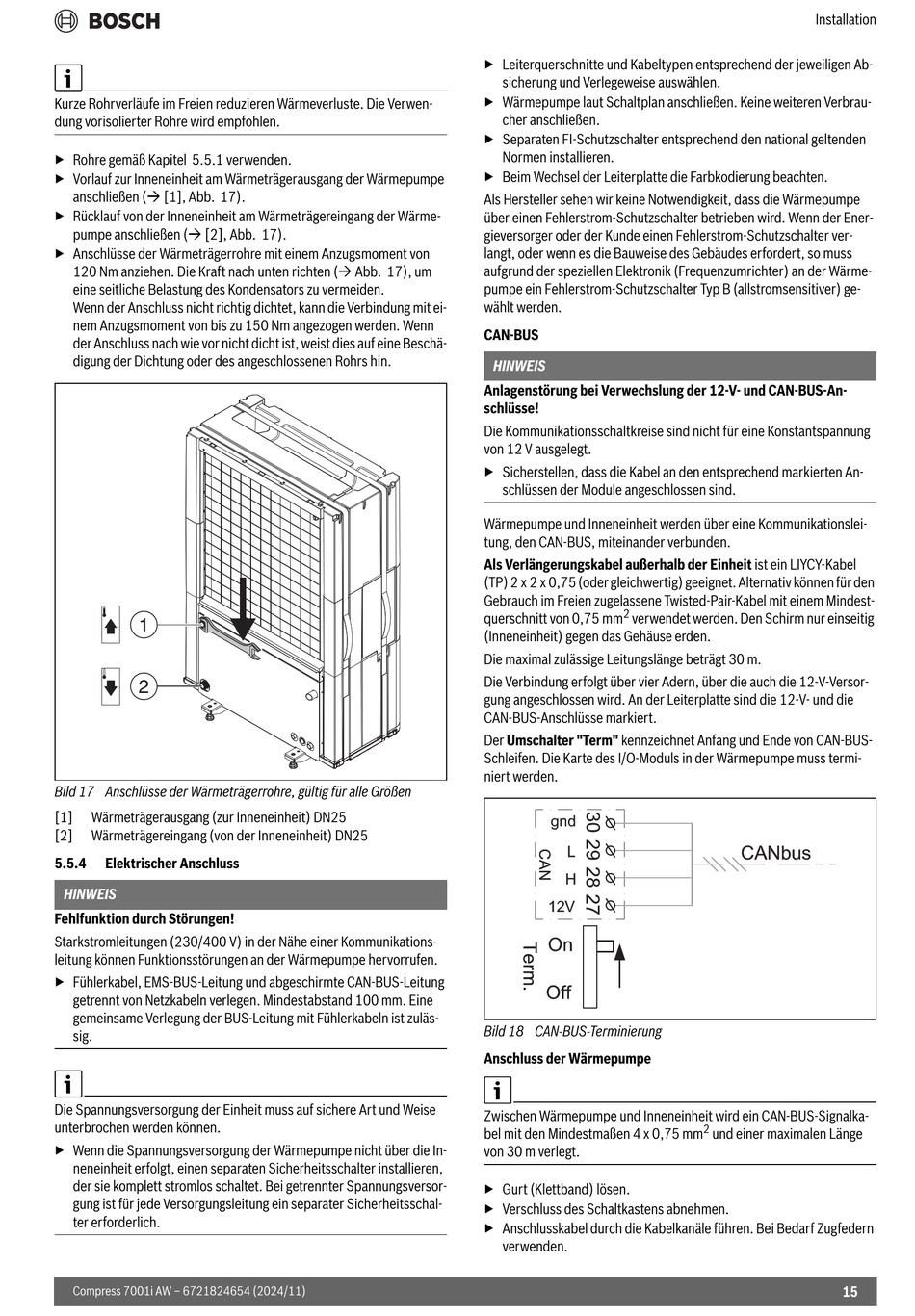

Kurze Rohrverläufe im Freien reduzieren Wärmeverluste. Die Verwen-
dung vorisolierter Rohre wird empfohlen.
▶ Rohre gemäß Kapitel 5.5.1 verwenden.
▶ Vorlauf zur Inneneinheit am Wärmeträgerausgang der Wärmepumpe
anschließen ( [1], Abb. 17).
▶ Rücklauf von der Inneneinheit am Wärmeträgereingang der Wärme-
pumpe anschließen ( [2], Abb. 17).
▶ Anschlüsse der Wärmeträgerrohre mit einem Anzugsmoment von
120 Nm anziehen. Die Kraft nach unten richten ( Abb. 17), um
eine seitliche Belastung des Kondensators zu vermeiden.
Wenn der Anschluss nicht richtig dichtet, kann die Verbindung mit ei-
nem Anzugsmoment von bis zu 150 Nm angezogen werden. Wenn
der Anschluss nach wie vor nicht dicht ist, weist dies auf eine Beschä-
digung der Dichtung oder des angeschlossenen Rohrs hin.
1
2
Bild 17 Anschlüsse der Wärmeträgerrohre, gültig für alle Größen
[1] Wärmeträgerausgang (zur Inneneinheit) DN25
[2] Wärmeträgereingang (von der Inneneinheit) DN25
5.5.4 Elektrischer Anschluss
HINWEIS
Fehlfunktion durch Störungen!
Starkstromleitungen (230/400 V) in der Nähe einer Kommunikations-
leitung können Funktionsstörungen an der Wärmepumpe hervorrufen.
▶ Fühlerkabel, EMS-BUS-Leitung und abgeschirmte CAN-BUS-Leitung
getrennt von Netzkabeln verlegen. Mindestabstand 100 mm. Eine
gemeinsame Verlegung der BUS-Leitung mit Fühlerkabeln ist zuläs-
sig.
Die Spannungsversorgung der Einheit muss auf sichere Art und Weise
unterbrochen werden können.
▶ Wenn die Spannungsversorgung der Wärmepumpe nicht über die In-
neneinheit erfolgt, einen separaten Sicherheitsschalter installieren,
der sie komplett stromlos schaltet. Bei getrennter Spannungsversor-
gung ist für jede Versorgungsleitung ein separater Sicherheitsschal-
ter erforderlich.
Compress 7001i AW – 6721824654 (2024/11)
▶ Leiterquerschnitte und Kabeltypen entsprechend der jeweiligen Ab-
sicherung und Verlegeweise auswählen.
▶ Wärmepumpe laut Schaltplan anschließen. Keine weiteren Verbrau-
cher anschließen.
▶ Separaten FI-Schutzschalter entsprechend den national geltenden
Normen installieren.
▶ Beim Wechsel der Leiterplatte die Farbkodierung beachten.
Als Hersteller sehen wir keine Notwendigkeit, dass die Wärmepumpe
über einen Fehlerstrom-Schutzschalter betrieben wird. Wenn der Ener-
gieversorger oder der Kunde einen Fehlerstrom-Schutzschalter ver-
langt, oder wenn es die Bauweise des Gebäudes erfordert, so muss
aufgrund der speziellen Elektronik (Frequenzumrichter) an der Wärme-
pumpe ein Fehlerstrom-Schutzschalter Typ B (allstromsensitiver) ge-
wählt werden.
CAN-BUS
HINWEIS
Anlagenstörung bei Verwechslung der 12-V- und CAN-BUS-An-
schlüsse!
Die Kommunikationsschaltkreise sind nicht für eine Konstantspannung
von 12 V ausgelegt.
▶ Sicherstellen, dass die Kabel an den entsprechend markierten An-
schlüssen der Module angeschlossen sind.
Wärmepumpe und Inneneinheit werden über eine Kommunikationslei-
tung, den CAN-BUS, miteinander verbunden.
Als Verlängerungskabel außerhalb der Einheit ist ein LIYCY-Kabel
(TP) 2 x 2 x 0,75 (oder gleichwertig) geeignet. Alternativ können für den
Gebrauch im Freien zugelassene Twisted-Pair-Kabel mit einem Mindest-
2
querschnitt von 0,75 mm verwendet werden. Den Schirm nur einseitig
(Inneneinheit) gegen das Gehäuse erden.
Die maximal zulässige Leitungslänge beträgt 30 m.
Die Verbindung erfolgt über vier Adern, über die auch die 12-V-Versor-
gung angeschlossen wird. An der Leiterplatte sind die 12-V- und die
CAN-BUS-Anschlüsse markiert.
Der Umschalter "Term" kennzeichnet Anfang und Ende von CAN-BUS-
Schleifen. Die Karte des I/O-Moduls in der Wärmepumpe muss termi-
niert werden.
Bild 18 CAN-BUS-Terminierung
Anschluss der Wärmepumpe
Zwischen Wärmepumpe und Inneneinheit wird ein CAN-BUS-Signalka-
bel mit den Mindestmaßen 4 x 0,75 mm
von 30 m verlegt.
▶ Gurt (Klettband) lösen.
▶ Verschluss des Schaltkastens abnehmen.
▶ Anschlusskabel durch die Kabelkanäle führen. Bei Bedarf Zugfedern
verwenden.
Installation
2
und einer maximalen Länge
