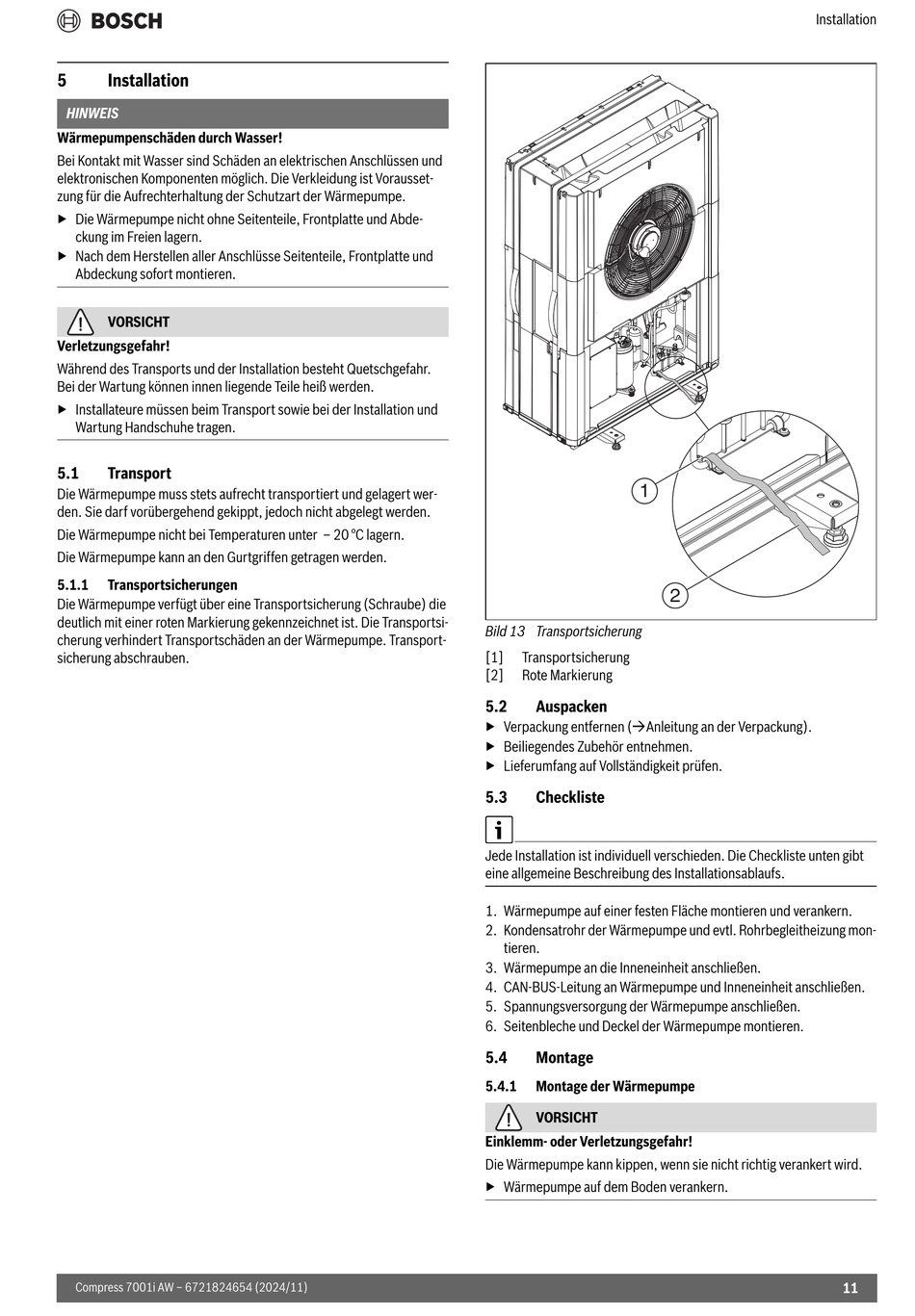

Bosch Compress 7001i AW Installationsanleitung Seite 11

5 Installation
HINWEIS
Wärmepumpenschäden durch Wasser!
Bei Kontakt mit Wasser sind Schäden an elektrischen Anschlüssen und
elektronischen Komponenten möglich. Die Verkleidung ist Vorausset-
zung für die Aufrechterhaltung der Schutzart der Wärmepumpe.
▶ Die Wärmepumpe nicht ohne Seitenteile, Frontplatte und Abde-
ckung im Freien lagern.
▶ Nach dem Herstellen aller Anschlüsse Seitenteile, Frontplatte und
Abdeckung sofort montieren.
VORSICHT
Verletzungsgefahr!
Während des Transports und der Installation besteht Quetschgefahr.
Bei der Wartung können innen liegende Teile heiß werden.
▶ Installateure müssen beim Transport sowie bei der Installation und
Wartung Handschuhe tragen.
5.1 Transport
Die Wärmepumpe muss stets aufrecht transportiert und gelagert wer-
den. Sie darf vorübergehend gekippt, jedoch nicht abgelegt werden.
Die Wärmepumpe nicht bei Temperaturen unter – 20 °C lagern.
Die Wärmepumpe kann an den Gurtgriffen getragen werden.
5.1.1 Transportsicherungen
Die Wärmepumpe verfügt über eine Transportsicherung (Schraube) die
deutlich mit einer roten Markierung gekennzeichnet ist. Die Transportsi-
cherung verhindert Transportschäden an der Wärmepumpe. Transport-
sicherung abschrauben.
Compress 7001i AW – 6721824654 (2024/11)
1
Bild 13 Transportsicherung
[1] Transportsicherung
[2] Rote Markierung
5.2 Auspacken
▶ Verpackung entfernen (Anleitung an der Verpackung).
▶ Beiliegendes Zubehör entnehmen.
▶ Lieferumfang auf Vollständigkeit prüfen.
5.3 Checkliste
Jede Installation ist individuell verschieden. Die Checkliste unten gibt
eine allgemeine Beschreibung des Installationsablaufs.
1. Wärmepumpe auf einer festen Fläche montieren und verankern.
2. Kondensatrohr der Wärmepumpe und evtl. Rohrbegleitheizung mon-
tieren.
3. Wärmepumpe an die Inneneinheit anschließen.
4. CAN-BUS-Leitung an Wärmepumpe und Inneneinheit anschließen.
5. Spannungsversorgung der Wärmepumpe anschließen.
6. Seitenbleche und Deckel der Wärmepumpe montieren.
5.4 Montage
5.4.1 Montage der Wärmepumpe
VORSICHT
Einklemm- oder Verletzungsgefahr!
Die Wärmepumpe kann kippen, wenn sie nicht richtig verankert wird.
▶ Wärmepumpe auf dem Boden verankern.
Installation
2
11
