12 B E T R I E B S A N L E I T U N G | RAY26

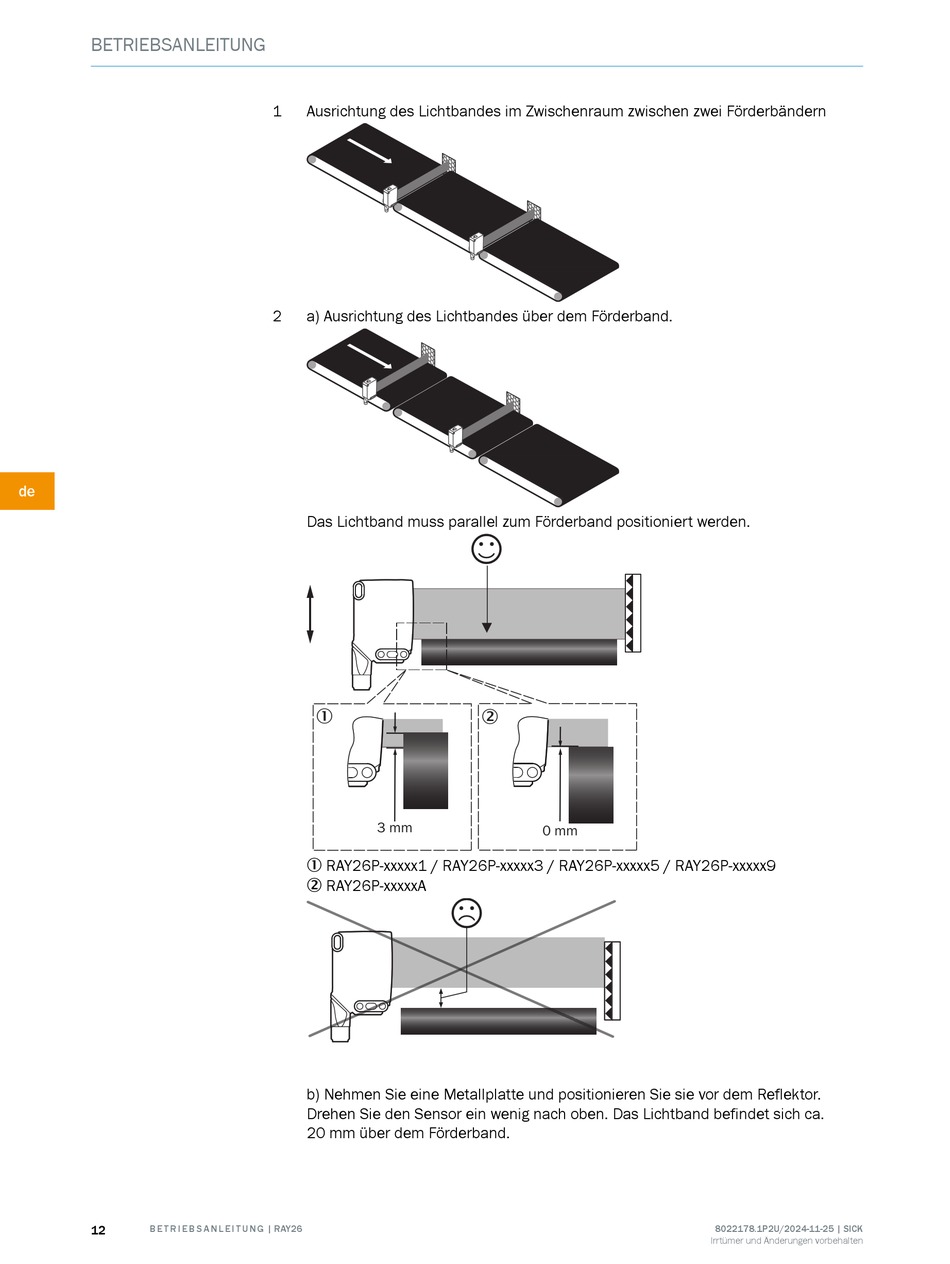

1 Ausrichtung des Lichtbandes im Zwischenraum zwischen zwei Förderbändern
2 a) Ausrichtung des Lichtbandes über dem Förderband.
Das Lichtband muss parallel zum Förderband positioniert werden.
1
3 mm
1 RAY26P-xxxxx1 / RAY26P-xxxxx3 / RAY26P-xxxxx5 / RAY26P-xxxxx9
2 RAY26P-xxxxxA
b) Nehmen Sie eine Metallplatte und positionieren Sie sie vor dem Reflektor.
Drehen Sie den Sensor ein wenig nach oben. Das Lichtband befindet sich ca.
20 mm über dem Förderband.
2
0 mm
