dirna Bergstrom bycool green line compact 1.4 Diagnose Bei Ausfällen Seite 44

COMPACT
GE
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht
werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein und das Gerät funktioniert nicht.
Doppelradialgebläse
Az Blau
N Chwarz
R
Rot
V Grün
B Weiss
A
Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul
2 Kompressor
WICHTIGER WARNHINWEIS!
Elektroniksteuerung
Original-Schuss
44

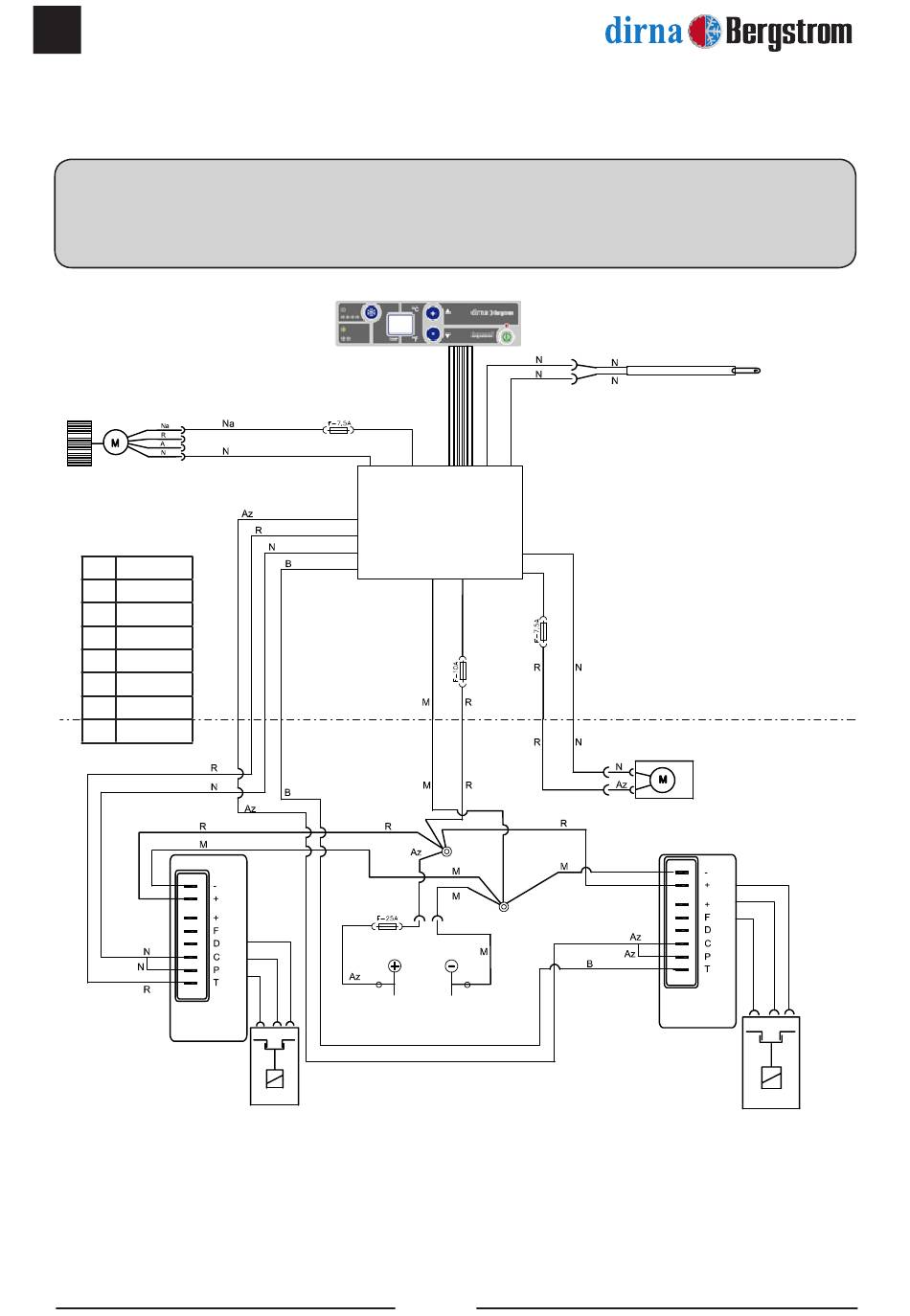

ElektrischeVerkabelung
Abluftsensor
Kondensatorlüfter
Kompressor
electronisches
modul r
1 Kompressor
®
