Parametrierung
Anzeige- und Bedieneinheit

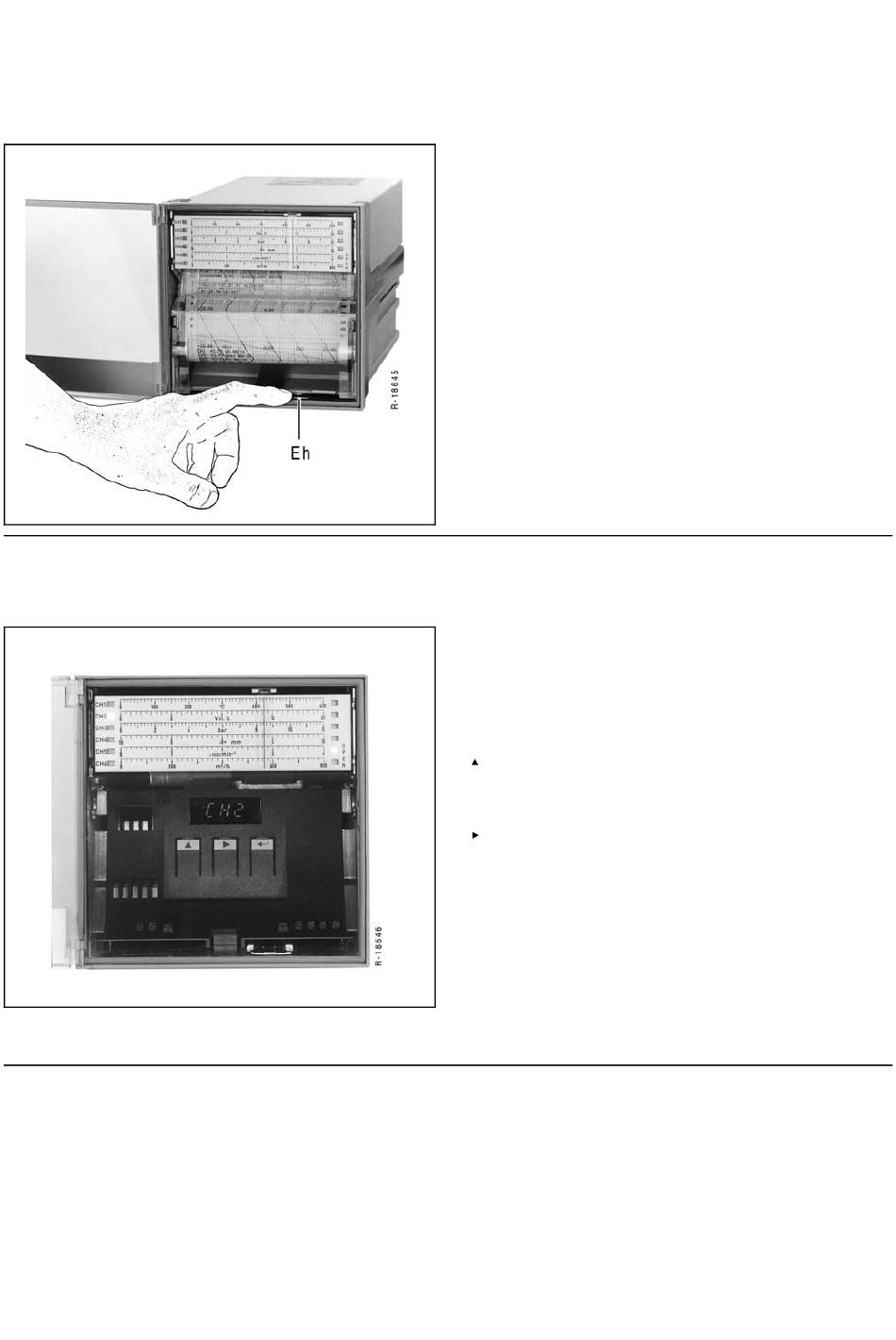

Bild 2 Anzeige- und Bedieneinheit
R-18646
Beginn der Parametrierung
Nach Herausnehmen des Schreibtisches werden − wenn vor-
handen − Fehlermeldungen angezeigt. Diese sind mit <
quittieren. Ist keine Fehlermeldung vorhanden, wird die Soft-
ware-Version des Schreibers angezeigt. Danach ist das Meß-
system aktiv und die aktuellen Meßwerte werden angezeigt.
1. Entriegelungshebel Eh (siehe Bild 1) nach unten drücken.
Der Schreibtisch schwenkt aus.
2. Schreibtisch herausnehmen. Die Bedieneinheit ist zugäng-
lich.
Die Anzeige- und Bedieneinheit (siehe Bild 2) enthält 3 Tasten
und ein 5stelliges Display, auf dem die Parameter und Para-
meterwerte angezeigt werden.
Tastenerklärung
< > Scroll up-Taste
wählt die nächste Ziffer bei Einstellung numerischer Wer-
te oder springt ins Hauptmenü zurück.
< > Scroll right-Taste
wählt den nächsten Hauptmenüpunkt, den nächsten Pa-
rameter, den nächsten Parameterwert, die nächste Zif-
fernposition.
↵
< > Enter-Taste
spricht Parameter oder Parameterwerte an oder verläßt
sie.
↵
Mit < > den Parametriermode des Schreibers einschalten.
↵
> zu
Der Druckkopf fährt in Parkposition am Skalenanfang.
