Inhaltsverzeichnis
8

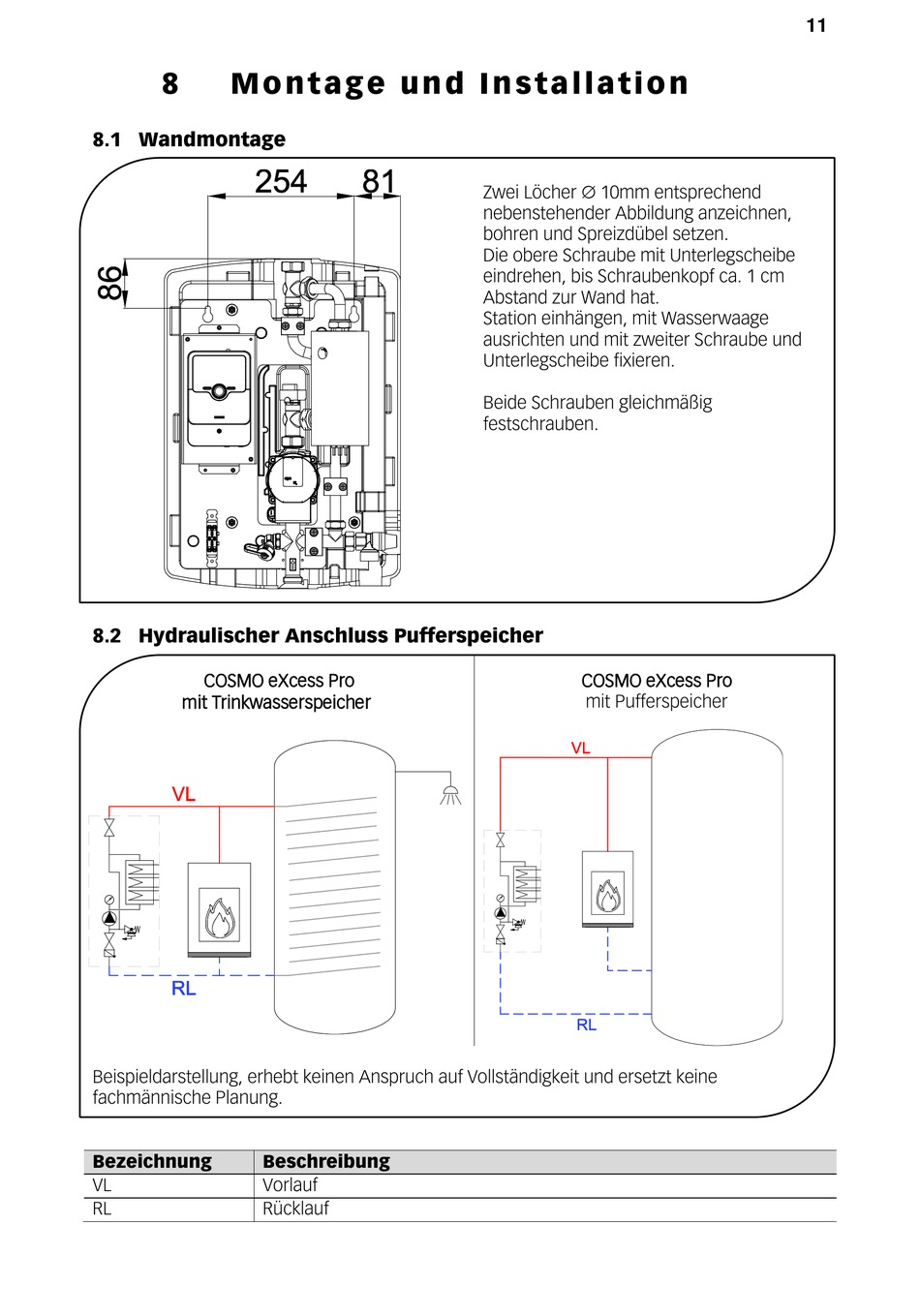

M o n t a g e u n d I n s t a l l a t i o n
8.1 Wandmontage
8.2 Hydraulischer Anschluss Pufferspeicher
COSMO eXcess Pro
mit Trinkwasserspeicher
Beispieldarstellung, erhebt keinen Anspruch auf Vollständigkeit und ersetzt keine
fachmännische Planung.
Bezeichnung
Beschreibung
VL
Vorlauf
RL
Rücklauf
Zwei Löcher 10mm entsprechend
nebenstehender Abbildung anzeichnen,
bohren und Spreizdübel setzen.
Die obere Schraube mit Unterlegscheibe
eindrehen, bis Schraubenkopf ca. 1 cm
Abstand zur Wand hat.
Station einhängen, mit Wasserwaage
ausrichten und mit zweiter Schraube und
Unterlegscheibe fixieren.
Beide Schrauben gleichmäßig
festschrauben.
COSMO eXcess Pro
mit Pufferspeicher
11
