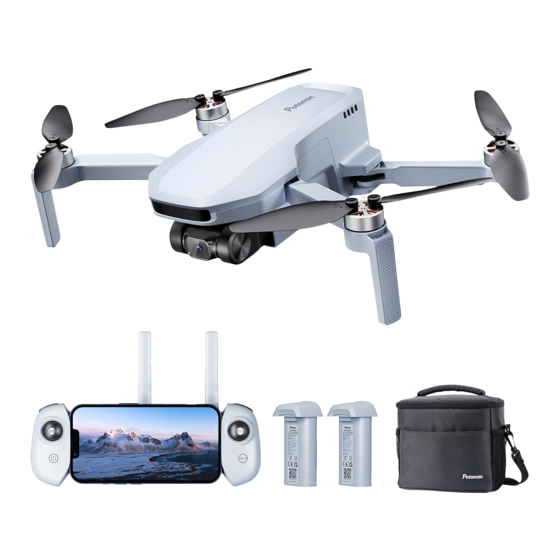

Potensic ATOM Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für ATOM:

Werbung

Bedienungsanleitung fü rdie Poten-
sicATOM Combo 4K GPS-Drohne
Inhalte
1 Potensic ATOM Combo 4K GPS-Drohne
2 Haftungsausschluss und Vorsichtsmaßnahmen
1 Sicherheitsvorkehrungen2.
3 Tipps zum Lesen
4 Übersicht
5 Drohne
1 Intelligente Batterie5.
6 Remote Controller
6.1 Funktion
7 PotensicPro- App
1 Start/Landung/Schwebelug7.
2 Intelligente Flugmodi7.
8 Kalibrierung
1 Kompasskalibrierung8.
8.2 Gimbal-Feinabstimmung
3 Kalibrierungsverfahren8.
4 Fernbedienungskalibrierung8.
8.5 Drohnen-Erneuerung
9 Anhang
1 Speziikation & Parameter9.
10 FCC-ERKLÄRUNG
11 Dokumente / Ressourcen
11.1 Bibliographie

Werbung

loading

Inhaltszusammenfassung für Potensic ATOM

  • Seite 1 Bedienungsanleitung fü rdie Poten- sicATOM Combo 4K GPS-Drohne Inhalte 1 Potensic ATOM Combo 4K GPS-Drohne 2 Haftungsausschluss und Vorsichtsmaßnahmen 1 Sicherheitsvorkehrungen2. 3 Tipps zum Lesen 4 Übersicht 5 Drohne 1 Intelligente Batterie5. 6 Remote Controller 6.1 Funktion 7 PotensicPro- App 1 Start/Landung/Schwebelug7.
  • Seite 2 PotensicATOM Combo 4K GPS-Drohne HaftungsausschlussundVorsichtsmaßnahmen Haftungsausschluss Drohnen sind potenziellgefährliche Produkte, deren Bedienung relativ komplex ist. Bitte lesen Sie unbedingt das vollständige Benutzerhandbuch, um sicherzustellen, dass Sie die Grundkenntnisseder Drohneverstehen und mit den Grundfunktionenvertraut sind, bevor Sie das Produktverwenden. Es wirdempfohlen, es zum ersten Mal im GPS-Modus in einem offenen Außenbereich zu verwenden, um sich mit der Bedienung vertrautzu machen.
  • Seite 3 Konsequenzen tragen. Bei Problemen beider Verwendung, Handhabung und Wartung wenden Siesich bitteanunseren Händler vor Ort oder andas Unternehmen. Potensic behält sich das endgültige Interpretationsrecht für dieses Dokument und die zugehδrigen Produktdokumentevor und kann ohne vorherige Ankündigung geändert werden. Bitte besuche https:/www.potensic.com...
  • Seite 4 Produktinnerhalb deszulässigen Bereichsundachten Sie darauf, die δrtlichen Sicherheitsvorschriften zu befolgen. Von sich schnell drehenden Teilen fernhalten Während sich die Propeller des Produkts mithoher Geschwindigkeit drehen, halten Sie es von Menschenmassen und Tieren fern, um Kratzeroder Stδrungenzu vermeiden. Berühren Siedie rotierenden Propeller nicht mit den Hä...
  • Seite 5 sollte unter Aufsichteines Erwachsenen und unter Vermeidung brennbarer Stoffe aufgeladen werden. 6. Bewahren Siedas Produktaußerhalb der Reichweitevon Kindern auf, umeinen versehentlichen Verzehr zu vermeiden, daes Kleinteileenthält. 7. Um Unfälle zu vermeiden, verwenden Sie das Produkt nicht auf der Straße oder im Wasser. 8.
  • Seite 6 Funkkontrollfristen und -regionenein, um die Anforderungen für die magnetische Umgebung des Flugfunks zu erfüllen. 17. Vermeiden Sie Flüge in geringer Hδhe über der Wasseroberläche. 18. Halten Sie es von Flughäfen, Fluggesellschaften und anderen Flugverbotszonen fern. Tipps zum Lesen Symbole Anwendungsvorschläge 1.
  • Seite 7 Sie auf „ Registrieren“ . Nach der Registrierung kδnnen Siesicham System anmelden. (Hinweis: Für die Registrierung ist eine Internetverbindungerforderlich) Hilfe Vielen Dank, dass Siesich fü r die ATOM- Drohne entschieden haben. Bitte lesen Sie das Handbuch sorgfältig durch. Bittekontaktieren Sie unser Support- Team unter support@potensic.com...
  • Seite 8 IMU (Inertial Measurement Unit), der wichtigste Kern sensorder Drohne. TOF (Flugzeit), der Zeitraum vom Senden und Empfa ngendes Erkennungs-Infrarotsignals zur Bestimmun TOF (Flugzeit) g der Zielentfernung. Das Sensorsystem, das ander Unterseiteder Drohne Abwärtskamerasyst liegt und aus Kamera und TOF-Modul besteht. Hochpräzise Positionierung, diedurch das Downwar d Vision System realisiertwird.
  • Seite 9 Aktivieren Siedie Selbstrotation der Drohne nach lin Gier-Steuerknüppel ks oder rechts. Übersicht Indiesem Kapitel werden die Funktionsmerkmalevon ATOM sowie die Diagrammeder Drohne und der Fernbedienungvorgestellt. Einleitung Mit klappbaren Armen undeinem Gewichtvon unter 250 g istdas Produkt tragbar undeinfach zu bedienen. Das 。...
  • Seite 10 Kamerastabile Aufnahmen machen kanntages beim Betrieb der Drohne. Durch die Verwendung der brandneuen digitalen Videoübertragungstechnik PixSync 3.0™ 2.4G kann die ATOM-Fernbedienung unter idealen Bedingungeneine Kommunikationsentfernung von 6 km und eine maximale 720P-HD-Videoübertragung erreichen. Öffnen Sie die Pull-Type- und die faltbare Fernbedienung, um Ihr Mobilgerätzustabilisieren.
  • Seite 11 Checklistevordem Flug: 1. Achten Sie auf die Wettervorhersage vor Ort undstellen Sie sicher, dass diesefürden Drohnenlug geeignet ist. 2 . Stellen Sie sicher, dass der Akku vollstä ndig aufgeladen ist. 3. Stellen Sie sicher, dass die Firmware auf die neueste Version aktualisiert ist.
  • Seite 12 2. TYPE-C-Ladeanschluss 3 . Batterieschnalle 4. SD-Kartensteckplatz 5. Heckanzeige 6. Monokularesvisuelles Modul 7. TOF-Modul 8. Unteres Kühlloch 9. Kraftmesser 10. Taste zum Koppeln von Leistung/Frequenz 11. 3-Achsen-Gimbal und Kamera 12. Brushless Motor 13. Propeller 14. Arm 15. Antennenstativ 16. Armwelle Diagramm der Fernbedienung 。...
  • Seite 13 1. Power-Taste Zum Ein- / Ausschalten 2 Sekunden lang gedrü ckt halten. 2. Kraftmesser Zeigt den Leistungspegelodereinenanderen Status der Fernbedienung an. 3. Steuerknüppelschlitz 。 Jeweilsein Schlitz auf der linken und rechten Seite, der zur Aufbewahrung der Sticks dient. 4 . TYPE- C - Schnittstelle Zum Auladen der Fernbedienung/Anschließen eines...
  • Seite 14 Mobilgerä ts. 5. RTH / Pause-Taste Halten Siedie Taste 1 Sekunde lang gedrü ckt, um automatisch zum HOME- Punkt zurü ckzukehren. Drü cken Sie kurz darauf, umden automatischen Fluganzuhalten. 6. Steuerknüppel 7. Faltbare Doppelantennen 8. Installationsposition des Mobilgeräts So platzieren Siedas Mobilgerät.
  • Seite 15 Vorbereitender Fernbedienung Installation von Mobiltelefon und Steuerknüppel 1. Klappen Siedie Antenne auf. 2. Verbinden Sie Ihr Mobiltelefon mit dem USB-Kabel. 3. Stecken Sieden Teil Ihres Mobiltelefons mit dem USB- Kabel inden Steckplatz der Fernbedienung. 4 . Ziehen und δ ffnen Sie die Fernbedienung mit beiden Händen undixieren Sie Ihr Mobiltelefon stabil.
  • Seite 16 8. Installation abgeschlossen. Laden/Starten und Herunterfahren Wenn Sie einen neuen Drohnen-Akkuerhalten, muss dieser aufgeladen werden, um ihn aufzuwecken, da die Drohne sonst nicht starten würde. Schließ en Sieden TYPE-C- Ladeanschluss des Akkusundein USB-Ladegerätan die Wechselstromversorgungan, umdeneinmaligen Ladevorgangabzuschließen (das USB-Ladegerätist nicht im Lieferumfang enthalten).
  • Seite 17 Die kürzeste Ladezeit beträgtca. 1 Stunde und 25 Minuten überden Typ-C-Ladeanschluss. Stellen Sie sicher, dass Ihr Ladegeräteinen 5V/3A-Ausgang unterstützt, um diese Ladegeschwindigkeitzu erreichen. Dem Benutzer wirdempfohlen, den Akku überden Parallel Charging HUB aufzuladen, um 3 Akkusgleichzeitig schnell aufzuladen. Aus Sicherheitsgründen wirdempfohlen, den Akku zum Laden aus der Drohne zu entfernen;...
  • Seite 18 über 3 A unterstützt, anden Typ-C-Anschluss an. Andernfalls kannes zu einem Ladefehlerodereiner Beschädigung des Akkus kommen. Startup Drohne: Stellen Sie sicher, dass der Akku im Batteriefach eingelegt ist. Drü cken Sie kurz und dann lange auf die Ein-/Aus-Taste, bisalle Anzeigen leuchten, und lassen Sie dann die Taste los, umdas Gerätzu starten.
  • Seite 19 Positionierung ATOM übernimmt die neue SurgeFly™- Flugsteuerungstechnologie von Potensic, diedie folgenden zwei Positionierungsmodi unterstützt: GPS-Positionierung: Bietet präzise Positionierungund Navigation für die Drohne; Unterstützt präzises Schweben, intelligenten Flug und automatische Rückkehr. Sichtpositionierung: Basierend auf dem Downward Vision System kann eine hochpräzise Positionierungingeringer Hδhe realisiert werden.
  • Seite 20 Abwärtskamerasystem Der ATOM ist mit einem Abwärtssichtsystem ausgestattet und beindet sich unter der Drohne. Das Downward Vision System bestehtauseiner monokularen Kamera undeinem TOF-Modul. Das TOF-Modul umfassteine Senderrδhre und eine Empfängerrδhre. Es kann die Flughδhe über dem Boden präziseberechnen, indemes die Sende- und Empfangszeit der Infrarotsignale berechnet.
  • Seite 21 B . Bodenliesen mit derselben Textur und geringer Grδ ß e sowie einem sehr gleichmäßigen Streifenmuster. 。 Aus Sicherheitsgründen überprüfen Sie bittevordem Flug die Kamera und das TOF-Transceiverrohr und reinigen Sie es miteinem weichen Tuch, wenn sich Schmutz, Staub oder Wasserdarauf beinden. Wenden Siesich anden Potensic-Support, wenndas Bildverarbeitungssystem beschädigtist.
  • Seite 22 Drohnenstatusanzeige Anfahre n / Herun Start-/Herunterfahrvorgangläuft: Die grüne Anzeige leucht terfahre etdauerhaft Vision-Positio Einstellun GPS-Ortung Return nierung gsmodus Flugstat Die Anzeig Die Anzeige b Die Anzeige Die Anzeige bli e blinkt lan linkt langsam blinkt langsa nkt langsam in gsam blau m grün Cyan Fernbedienungh...
  • Seite 23 Intelligente Batterie Funktion Die intelligente ATOM-Batterie ist miteiner Hochenergiezelle undeinem fortschrittlichen BMS ausgestattet. Die Einzelheiten sind wie folgt: Basisparameter Modell: DSBT02B Zellenme Batterie-Kapazit 2230mAh 2 er Serie nge. ät Nennvolu Charge Completi 7.7V 8.8V mentage on Voltage TYP-C/ TYP-C: 5V/3A...
  • Seite 24 Beschreibung Funktion Balance-Zellen-Voltage automatisch, umden Zustand der Gleichgewic Batterie zugewährleisten. htsschutz Wennder Akku vollständig aufgeladenist und nicht genutz Selbstentlad twird, entlädter sich nach 50 Tagen langsam auf 70 – 5 %, ungsschutz um die Akkuzellen zu schützen. Der Ladevorgangstoppt, sobald der Akku vollständig aufge Ü...
  • Seite 25 Ü berwachun Das BMS überwacht den Gesundheitszustand der Batterie gdes Batter und meldet Batterieschäden in der App im Falleeiner Zells iezustands chädigungtagB. Unwuchtoderandere Batteriefehler, um de n Benutzerdaran zu erinnern, die Batterie rechtzeitigauszu tauschen. Kommunika Der Akku kann in Echtzeit mit der Drohne kommunizieren. Der Benutzer kann view die Informationen in der App, wie tionsfunktio z.
  • Seite 26 Stellen Sie nach dem Einsetzen des Akkus sicher, dass die Akkuschnallerichtigeinrastet. Dieser Schrittist äußerst wichtig und steht im Zusammenhang mit der Flugsicherheit. Schalten Sie das Produkt unbedingtaus, bevor Sieden Akkuentfernen. Schnalle istsicher in Position Die Schnalle ist nicht in der richtigen Position, was dazu führen kann, dass der Akku während des Fluges herunterfällt.
  • Seite 27 Vermeiden Sie einenlängeren Betriebbei niedrigen Temperaturen, da sich sonst die Lebensdauer der Batterieverkürzen kann. Propeller Es gibt zwei Arten von ATOM-Propellern, die so konzipiert sind, dass siesich in unterschiedliche Richtungendrehen. Markierungen werdenverwendet, umanzuzeigen, welche Propeller an welchen Motoren angebracht werden sollen.
  • Seite 28 Benutzen Sieden Schraubendreher aus der Verpackung, um die Propeller zu montieren. Halten Sieden Motor fest, um die Propellerblätter leichterentfernenzukδnnen. Stellen Sie sicher, dass Sie die markierten Propeller anden Motorendes Arms mit Markierungen und die nicht markierten Propeller anden Motorendes Arms ohne Markierungen befestigen.
  • Seite 29 Sie keinen Schraubenzieher oder andere Fremdkδ rper in die Motoren, da der Motorsonst beschädigt werden kδnnte. Flugdaten ATOM unterstützt die Aufzeichnungvon Flugdaten. Der Benutzer kann view die Daten in App. „ Flugaufzeichnung“ zeigt die Grunddatenfürjeden Flug des Benutzers an. „ Flugprotokoll“ zeichnet die detaillierten Flugdatendes Benutzers auf.
  • Seite 30 Ausnahmeder vom Benutzer in den Cloud-Speicher hochgeladenen Daten. Gimbal und Kamera Drei-Achsen-Gimbal ATOM ist miteinem 3-Achsen-Gimbal ausgestattet, sodass Sie klare und stabile Bilder und Videos aufnehmen kδnnen. Der Steuer-Pitch-Bereich liegt zwischen +20° und -90°, der Steuer-Roll- und Gier-Bereich zwischen +10° und -10° . Der...
  • Seite 31 Gegenstände aufoderum den Gimbal beinden und dass das Objektiv nicht verschmutzt ist. Der Gimbal ist übereine elastische und stoßdämpfende Halterung mit der Drohneverbunden, um Kameravibrationenzu vermeiden. Ziehen Sie nicht mit Gewalt am Gimbal. Bei Schäden ander Stoßdämpfungshalterung wenden Siesich bitte zur Reparatur andas Kundendienstteam.
  • Seite 32 Vollformatsensor erfassen würde, und das Sichtfeld beträgtetwa 36° . Bildspeicherung Die von ATOM aufgenommenen Videos und Bilder werden auf der SD-Karte und nicht in der Appoder im Album des Benutzers gespeichert. Stellen Sie sicher, dass Sie die SD- Kartevordem Flugeinlegen. Andernfalls ist die Aufnahme und Aufnahme nicht mδglich.
  • Seite 33 Potensic übernimmt keine Verantwortung für Verluste, diedurcheine Fehlbedienung der SD-Karte durch den Benutzerentstehen. Remote Controller Ü bersicht Potensic ATOM ist mit der DSRC02A-Fernbedienung ausgestattet, die über die PixSync 3.0™- Videoübertragungstechnologie von Potensic mit großer Reichweiteverfügt und eine maximale Übertragungsreichweitevon 6 km/19,685 Fuß und 720p beider Anzeige von Videos von der Drohne in der PotensicPro-App auf Ihrem Mobilgerät bietet.
  • Seite 34 Übertragungstechnologien, diedurch die Hardwareleistung derangeschlossenen Drohnenmodelleermδglicht werden: ATOM SE: PixSync 2.0™ ATOM: PixSync 3.0™ Steuerknüppel-Modus Modus 1 (linke Handdrossel) Modus 2 (Rechtsgas) 。...
  • Seite 35 Funktion Funktionsliste 。...
  • Seite 36 Indikator Wie im Bild untengezeigt, ist die Fernbedienung mit 4 。 weißen LED-Anzeigen ausgestattet, umden Leistungspegel und andere Status anzuzeigen.
  • Seite 37 Ladeanzeige Leistungsanzeige (in Betrieb) 。 Statusanzeige...
  • Seite 38 Fernbedienungsfunktion Die ATOM-Drohne und die Fernbedienung sind sofort nach dem Start einsatzbereit, dasie bereits vorder Auslieferung gekoppelt wurden. Eine Frequenzkopplung ist nur erforderlich, wenn Sie zum ersten Maleine neue Drohne oder Fernbedienung verwenden. Fahren Sie mit der Frequenzkopplung zwischen der Drohne und der Fernbedienung fort, indem Sie in den App-Einstellungen unter „...
  • Seite 39 Halten Sie beide Antennendirekt auf die Drohnegerichtet, umeine grδßere Übertragungsreichweite zu erreichen. Beindet sich die Drohne direkt über der Fernbedienung, wirddas Sendesignal aufgrund des schlechten Antennenwinkelsdrastisch geschwächt. Bitteverringern Sie die Flughδhe oder liegen Sie die Drohne eine gewisse Strecke horizontal, wobei die Antenne so weit wie mδglich 。...
  • Seite 40 PotensicPro- App App-Homepage 。...
  • Seite 41 Flugschnittstelle 。...
  • Seite 42 Einstellungen Klicke um view Informationenzu Sicherheit, Kalibrierung, Steuerung, Kamera und Info. Sicherheit Anfängermodusein- oder ausschalten: Wenn diese Option aktiviert ist, darf die Drohne nur ineinem zylindrischen Raum miteinem Radius von 3 0 m undeiner Hδ he von 3 0 m liegen unddarf nur im Videomodus liegen. Stellen Sie das Maßsystem (metrisch oder imperial) und die 。...
  • Seite 43 Drohnenverhalten bei Signalverlust fest: Rückkehr/Landung/Schwebelug Return — — Die Drohnesteigt automatischauf 1 2 0 m auf und kehrt zum HOME-Punkt zurück. Land — — Die Drohne landet ander Stelle, andersiedas Signal verliert. Schweben — — Die Drohne schwebt ander Stelle, andersie das Signal verliert.
  • Seite 44 um Wasserzeichen festzulegen und GPS-Koordinaten zu Fotos hinzuzufü gen. About View Geräteinformationen, Firmware-Informationen, App- Version usw. Anzeige/Einstellungender Aufnahmeinformationen 。...
  • Seite 45 。...
  • Seite 46 。...
  • Seite 47 Wenn die Symboleder Drohne und der Fernbedienung beide grün werden, bedeutet dies, dass die Fernbedienung auf die Drohnegerichtet ist, was ein optimales Kommunikationssignal gewährleistet. Nachdem die Drohneeingeschaltet ist und in den GPS-Modus wechselt, werden die aktuellen GPS-Koordinatenals HOME-Punktaktualisiert. Achten Sie auf die Aktualisierungsaufforderung des HOME-Punkts.
  • Seite 48 Schaltlächen an. Tippen Sie, umden Start, die Landung oder die Rückkehr mit nureiner Taste zu starten. Zum Entsperrentippen, abheben und in einer Hδhe von 1.2 mschweben Tippen Sie, um zu landenoderautomatisch zurückzukehren. Zeigen Siewichtige Informationenoderden Status der Drohne an Achten Sie darauf, das Mobilgerätvordem Flug vollständig aufzuladen, dadas Mobilgerät auch dann Strom verbraucht, wennes über die Fernbedienung aufgeladen wird.
  • Seite 49 2. Fliegen Sie nur in offenen Gebieten. Hohe Strukturen und große Metallstrukturen kδnnendie Genauigkeitdes Bordkompasses und des GPS-Systems beeinträchtigen und zu Positionierungsfehlernführen. Es wirdempfohlen, die Drohne mindestens 5 m von Strukturenentferntzu halten. 3. Kontrollieren Siedas Produkt in Sichtweite und halten Sie sich von Hindernissen und Menschenmengen fern.
  • Seite 50 3. App starten, um view den Verbindungsstatus. Die Verbindung ist beendet, wennesangezeigtwird 4. Zylinderkopfschrauben um die Flugschnittstelle aufzurufen. Flugmodus ATOM verfügt überdrei Flugmodi: Video/Normal/Sport, die 。 über die App umgeschaltet werden kδnnen. Video-Modus Aufstiegsgeschwindigkeit: 2 m/s, Abstiegsgeschwindigkeit: 2 m / s , Fluggeschwindigkeit: 6...
  • Seite 51 m / s . Die Drohnewechselt standardmä ß ig in den Anfängermodus, wenn sie zum ersten Mal verwendetwird. Die Fluggeschwindigkeitwird auf die gleiche Geschwindigkeitwie im Videomodus begrenzt, damit Sie sich mitder Steuerung der Drohnevertraut machen kδnnen. Normaler Modus Aufstiegsgeschwindigkeit: 4 m/s, Sinkgeschwindigkeit: 3 m/s, Fluggeschwindigkeit: 10 m/s.
  • Seite 52 2. Die Geschwindigkeitsstufewirdauf die gleichewie im Videomodus beschränkt 3. Anfängern wirdempfohlen, die Drohneim Anfängermodus zu erlernen und zu beherrschen Start/Landung/Schwebeflug Manueller Start/Landung Schritt 1: Starten Siedie Motoren Verwenden Sie einen Kombinations-Stick-Befehl, um die Motorenzustarten. Drücken Sie je nach Steuerknüppelmodus beide Steuerknüppel indie untere innere oder äußere Ecke, um die Motorenzustarten.
  • Seite 53 landet. Lassen Sie den Gashebel los, wenn die Motoren nicht mehrdrehen. Starten Sieaufeinerstabilen und ebenen Fläche, starten Sie nicht auf der Handläche oder landen Sie nicht auf der Handläche. Starten Sieaufeinerstabilenundebenen Fläche, starten Sie nicht auf der Handläche oder landen Sie nicht auf der Handläche.
  • Seite 54 Intelligente Flugmodi Quickshots Bedingungenzur Aktivierung von QuickShots: 。 1. Die Drohne ist mit starkem GPS-Signal in der Luft; 2 . MicroSD- Karte mit verfü gbarem Speicher eingelegt; 3. Ausreichender Batteriestand;...
  • Seite 55 4. Die Drohne beindet sich nicht im automatischen Flugzustand (automatische Rückkehroder Landung). 5 . Die Drohne muss mindestens 2 m ü berdem Bodensein. 6. Beim Fixieren des Ziels in QuickShots muss der Neigungswinkel des Gimbals zwischen -75° und -15° liegen. Verwenden Sie QuickShots an Orten, die frei von Gebäuden undanderen Hindernissen sind.
  • Seite 56 7. Der Gimbal ist horizontal oder nachoben geneigt. Verwenden Sie QuickShots NICHT in den folgenden Situationen, in denendas Downward Vision System mδglicherweise nicht ordnungsgemäß funktioniert: 1. Wenndas Motiv übereinenlängeren Zeitraum blockiert oder außerhalb der Sichtlinie ist. 2. Wenndas Motiv mehrals 50 m von der Drohne entfernt ist. 3.
  • Seite 57 Sobald das verfolgte Motiv verloren geht, schwebt die Drohne an Ort und Stelle. Wenn sich das verfolgte Motiv der Drohnenähert, bleibtes an Ortund Stelle und bewegt sich nicht rückwärts. Beim Fixieren des Zielsim Visual Tracking muss der Neigungswinkel des Gimbals zwischen -75°...
  • Seite 58 5. Das verfolgte Motiv hateine ähnliche Farbe oder ein ähnliches Muster wieseine Umgebung. 6. Wenndie Umgebungsbeleuchtung extrem niedrig oder hoch ist. Es wirdempfohlen, beim Tracking von Personeneinen Abstand von 5-10 m undeine Hδhe von 4-10 m einzuhalten. Beider Verfolgung von Fahrzeugen oder Booten wirdempfohlen, einen Abstand von 2 0 –...
  • Seite 59 Im Headless-Modus wirdein sicherer runder Raumerstellt, derden HOME-Punkt miteinem Radius von 10 m (32.8 Fuß) zentriert. Bewegen Sieden Pitch-Stick, um die Drohne nahe anden sicheren Raum zu liegen. Sienähert sich dann nicht weiterdem HOME-Punkt. Wegpunkt Flug 。...
  • Seite 60 W ä hrend des Wegpunktlugs kδ nnen Sie die Flughδ he ü ber den Gashebel und die Gimbal-Neigung überdas Gimbal- 。 Einstellrad anpassen. Während des Wegpunktlugs verlässt die Drohne die aktuelle Flugaufgabe und schwebtan Ort und Stelle, wenn sieden virtuellen Zaunerreicht.
  • Seite 61 Rückkehr(RTH) Die Rückgabe bestehtaus drei Schritten: 1. Aufstieg: Die Drohnesteigt auf die eingestellte R ü ckkehrhδ he auf ( dieser Schrittwird ü bersprungen, wenn die Hδheder Drohne bereits hδher als die Rückkehrhδhe ist). 2. Horizontallug: Die Drohne liegt auf dereingestellten Hδhegeradeaus zum HOME-Punkt.
  • Seite 62 Fernbedienung verloren gehtoder beider Drohne andere Anomalien auftreten, wird Auto RTH ausgelδst. Wennes in der Umgebung Hindernissegibt und eine Rückkehr nicht mδglich ist, wirdempfohlen, die Drohne in der Schwebe zu halten oder sie zu landen, nachdem das Signal in den Einstellungenverloren gegangen ist, umeine Kollision mit den Hindernissen während des RTH zu vermeiden.
  • Seite 63 und zu Signalverlusten führen. Fliegen Sie nicht hinter Gebäudenaußerhalbder Rücklughδhe, da die Drohne sonst beim Rücklug mit Hindernissen kollidiert und abstürzt. Wenn die Drohne aufgrund eines GPS-Fehlers odereiner GPS-Signalstδrung inden ATTI-Modus wechselt, kann sie nicht zurückkehren. Beider Rückgabe kannes zu starkem Gegenwind kommen.
  • Seite 64 Stoppender Motoren mitten im Flug zum Absturz der Drohne führen kann. Kalibrierung Indiesem Kapitel werden hauptsächlich die kalibrierungsbezogenen Funktionen in den Einstellungen vorgestellt, darunter Kompasskalibrierung, Gimbal- Kalibrierung, Gimbal-Feinabstimmung, Fernbedienungskalibrierung underneutes Koppelnder Drohne. Kompasskalibrierung Wannist die Kompasskalibrierung durchzuführen? 1. Vordem ersten Flug 2.
  • Seite 65 Kalibrierungsverfahren 1. Wenneine Kalibrierungerforderlich ist, δffnet die App automatisch die Kalibrierungsoberläche, tippen Sie auf „ Kalibrierung starten“ und die Statusanzeige der Drohne blinktabwechselnd rot und grün. 2. Halten Sie die Drohne horizontal und drehen Siesie um 360°, bis die App dievertikale Kalibrierunganzeigt und die Statusanzeige der Drohne abwechselnd blau und grün blinkt.
  • Seite 66 Gimbal-Feinabstimmung Wann muss die Gimbal-Kalibrierung durchgeführt werden? 1. Wennder Gimbal nach dem Einschalten undvor dem Abheben nicht funktioniert oder offensichtlich unausgeglichen ist, kalibrieren Sie ihn bitte. 2. Wennder Gimbal instabil ist oder im Flug nicht gerade bleiben kann, landen Sie bitte die Drohne und kalibrieren Sieden Gimbal.
  • Seite 67 Bewegen Sie die Drohnewährend des Kalibrierungsvorgangs nicht wesentlich, da die Kalibrierungsonstmδglicherweise fehlschlägt. Gimbal-Feinabstimmung Die Gimbal-Feinabstimmung dient der manuellen Kalibrierung des Gimbals und der Anpassung des Roll- und Gier-Versatzwinkels des Gimbals. Sie kδnnenden Winkel anhand des Status der Live- Übertragunganpassen view auf der App-Oberläche.
  • Seite 68 2. Anpassung der Gimbal-Rolle: Tippen Sie auf „+“, um nach rechts zu rollen, und auf „-“, um nach links zu rollen. Gimbal-Giereinstellung: Tippen Sie auf „+“, um nach rechts zugieren, und tippen Sie auf „-“, um nach links zugieren. 3. Tippen Sie auf „Standardwert“, um die Standardwinkel (0°) wiederherzustellen.
  • Seite 69 wählen Sie „ Kalibrierung der Fernbedienung“ . 2. Stellen Sie sicher, dass sich die Steuerknüppel in der Mittelposition beinden und betätigen Siesie nicht, bevor Sie auf tippen, um die Kalibrierung zu starten 3. Tippen Sie auf „ Kalibrierung starten“, folgen Sie dannden Anweisungen auf dem Bildschirm und bewegen Siedie Steuerknüppel in alle Richtungen, bis in der App-Oberläche 1 0 0 % angezeigtwird, und bewegen Sie dannden...
  • Seite 70 Wannisteinerneutes Paring der Drohne durchzuführen? Wenn Sie die Drohneoder Fernbedienung austauschen, ist eine erneute Kopplung der Drohne erforderlich. Verfahrenzumerneuten Parieren von Drohnen 1. Schalten Sie die Fernbedienungein und verbinden Siedas Mobilgerät, tippen Sie in der App auf „ Einstellungen“, wählen Sie „ Kalibrierung“ und tippen Siezumerneuten Koppeln auf „...
  • Seite 71 Anhang Spezifikation & Parameter Modell: DSDR04C Gewichtabnehmen: < 249g (das Startgewicht beinhaltet Batterie und Propellerblätter) Gefaltete Grδße: 88x143x58mm Ausgeklappte Grδße (Propellerblätterim Lieferumfang enthalten): 300x242x58mm Ausgeklappte Grδße (Propellerblätter ausgenommen): 210x152x58mm Diagonaler Abstand: 2 1 9 mm Hδchstgeschwindigkeit (Sportmodus): Aufstiegsgeschwindigkeit: 5 m/s; Abstiegsgeschwindigkeit: 4 m / s ;...
  • Seite 72 BETRIEBSTEMPERATUR: 0 ° C ~ 40 ° C Arbeitsfrequenz: 2.400 ~ 2.4835GHz Übertragungsleistung: 2.4 GHz: < 24 dBm Schwebende Genauigkeit Vertikal: ±0.1 m (mit Sichtpositionierung), ±0.5 m (mit GPS-Positionierung) Horizontallug: ±0.3 m (mit Vision-Positionierung), ±1.5 m (mit GPS-Positionierung) Zusätzliche Nutzlast: Nicht unterstützt Maximale Flugzeit: 32 Minuten (gemessen bei windstillem Zustand und gleichmä...
  • Seite 73 Kamera Neigungsbereich des Objektivs: + 20 ° ~ -90 ° CMOS: 1 / 3 " Effektive Pixel: 1 2 MP ISO-Bereich: 100 ~ 6400 elektronisch Verschlusszeit: 1 / 24s ~ 1 / 25000s FOV: 78° δffnungszeiten: F2.2 Fotoaulδsung: 4608*2592 Format des Bildes: JPG/JPG+RAW(DNG) Video-Aulδsung: 4K@30/25/24fps;...
  • Seite 74 Ladespeziikation: 5 V / 1 A Videoü bertragungssystem: PixSync 3 . 0 ™ Videoü bertragungsqualitä t : 7 2 0 P Latenz ( abhä ngig von Umgebung und Mobilgerä t ) : 2 0 0 ms Unterstützte Grδße des Mobilgeräts: Länge: 170 mm, Breite: 100 mm, Dicke: 6.5 mm ~ 8.5 mm Intelligente Flugbatterie Modell: DSBT02B...
  • Seite 75 Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: 1 . Dieses Gerä tdarf keine schä dlichen Stδ rungen verursachen 2. Dieses Gerät mussalle empfangenen Stδrungen akzeptieren, einschließlich Stδrungen, die einen unerwünschten Betrieb verursachen kδnnen. Hinweis: Dieses Gerätwurde getestetundentsprichtden Grenzwerten fürdigitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen.
