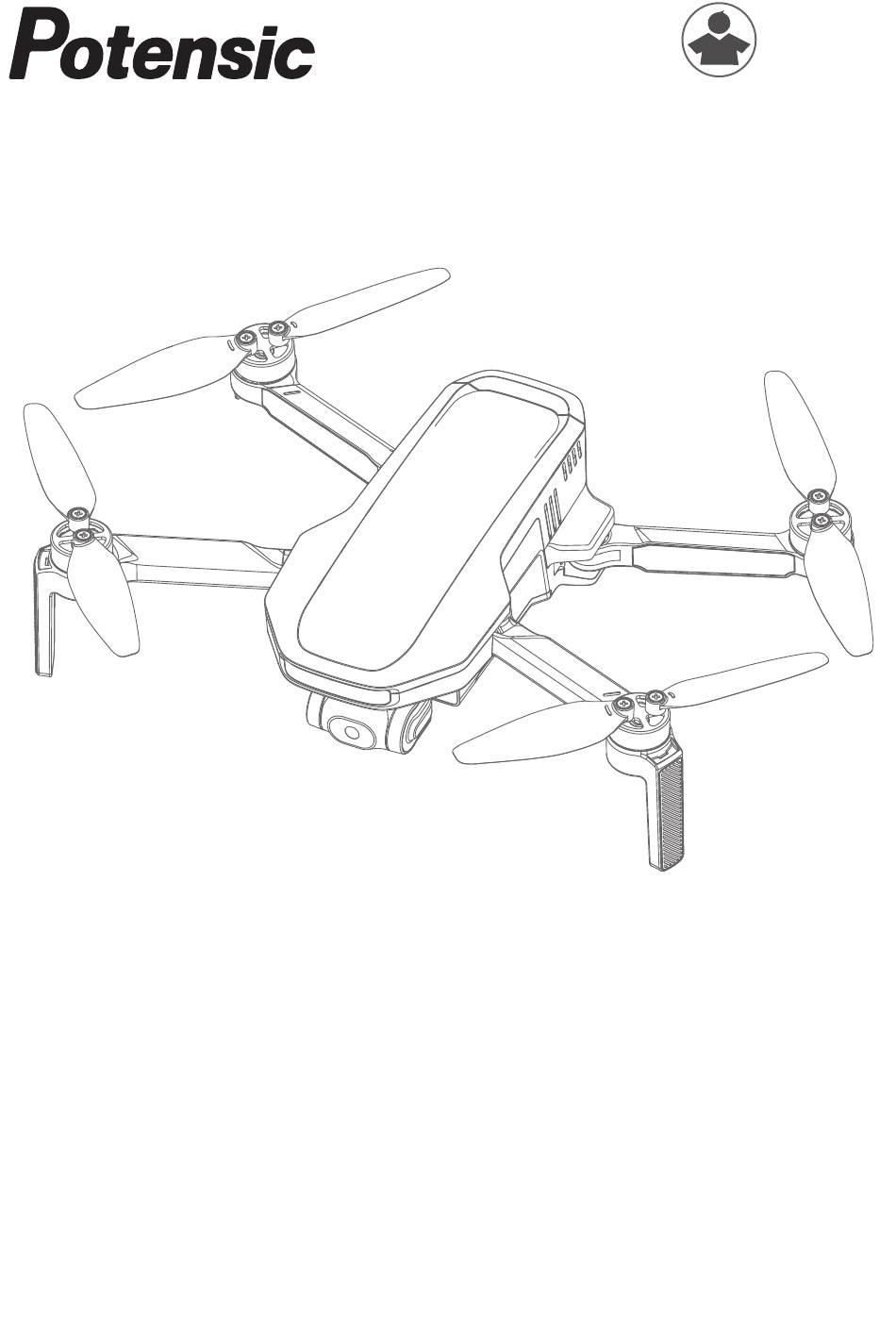

  • Seite 1 DANGER ATOM Only suitable for ages 16+ Benutzerhandbuch V02. 23. 12 Email: support@potensic.com Email: support.fr@potensic.com Email: support.jp@potensic.com Email: support.uk@potensic.com Email: support.it@potensic.com Web: www.potensic.com Email: support.de@potensic.com Email: support.es@potensic.com FB: www.facebook.com/Potensic...

  • Seite 2: Inhaltsverzeichnis

    Katalog 6. PotensicPro App 1. Haftungsausschluss und Hinweise 1.1 Haftungsausschluss 6.1 App-Startseite 1.2 Sicherheit & Vorsichtsmaßnahmen 6.2 Flugschnittstelle 1.3 Warnungen und Tipps 7. Flug 2. Lesetipps 7.1 Anforderungen der Flugumgebung 2.1 Beschreibung der Symbole 7.2 Vorsichtsmaßnahmen beim Fliegen 2.2 Hinweise zur Verwendung 7.3 Verbindung 2.3 Tutorial-Videos / App herunterladen 7.4 Flugmodus...

  • Seite 3: Haftungsausschluss Und Hinweise

    Bei Problemen mit Verwendung, Betrieb und Wartung, bitte wende dich an Händler vor Ort oder an die zuständigen Mitarbeiter unseres Unternehmens. Das endgültige Auslegungsrecht dieses Dokuments und der zugehörigen Produktdokumentation liegt bei Potensic. Wenn sich der Inhalt geändert hat, rufst du bitte die offizielle Website https://www.potensic.com für die neuesten Informationen.

  • Seite 4: Lesetipps

    04. Beim Aufbau der Drohne solltest du dich strikt an die im Benutzerhandbuch angegebenen Schritte halten und beim Fliegen einen Abstand von mindestens 1-2 m zum Benutzer oder anderen Personen einhalten, um zu vermeiden, dass die Drohne beim Fliegen oder Landen den Kopf, das Gesicht oder den Körper von Personen trifft, was zu Verletzungen führen kann.

  • Seite 5: Anmeldung Und Hilfe

    Schwenk-Steuerknüppel Durch Bewegen wird die Drohne gegen oder im Uhrzeigersinn drehen. 3. Produktübersicht In diesem Kapitel werden die Funktionsmerkmale des ATOM beschrieben und die Diagramme der Drohne und der Fernsteuerung vorgestellt. 3.1 Einführung Mit seinem klappbaren Arm und dem leichten Gehäuse, das weniger als 250 g wiegt, ist das Produkt tragbar und einfach zu bedienen.

  • Seite 6: Drohnen-Diagramm

    Die ATOM Fernsteuerung nutzt die neue PixSync 3.0™ 2.4G digitale Videoübertragungstechnologie, die unter idealen Bedingungen eine Kommunikationsreichweite von bis zu 6 km/19.685 Fuß und eine 720P HD Videoübertragung ermöglicht. Die Fernsteuerung verfügt über ein ausziehbares Klappdesign, das sich öffnen lässt, um dein mobiles Gerät zu stabilisieren. Sobald die Fernsteuerung über das USB-Kabel mit deinem Mobilgerät verbunden ist, kannst du die Drohne über die App bedienen und einrichten und die HD-Videoübertra-...

  • Seite 7: Diagramm Für Die Fernsteuerung

    3.3 Diagramm für die Fernsteuerung 1. Power-Taste 6. Steuerknüppel Halte die Power-Taste 2s einzuschalten oder auszuschalten. 7. Faltbare Doppelantenne 2. Betriebsanzeige 8. Installationsposition für mobile Geräte Betriebsanzeige zeigt die Kapazität der Wird verwendet, um mobile Geräte zu platzieren. Fernsteuerungsbatterie oder eines anderen Status an.

  • Seite 8: Drohne Vorbereiten

    3.4 Drohne vorbereiten Die Drohne befindet sich in einem Lagerzustand, wenn die Drohne die Fabrik verlässt. Befolg bitte die folgenden Schritte, um die Drohne zu erweitern. 1. Entfern zuerst den Gimbal-Schutz. 2. Öffne den Vorderarm. 3. Öffne dann den hinteren Arm und stelle sicher, dass die Propellerblätter erweitert werden. 3.5 Fernsteuerung vorbereiten Das Smartphone und den Steuerknüppel montieren 1.

  • Seite 9: Aufladen/Ein- Und Ausschalten

    3.6 Aufladen/Ein- und Ausschalten Der Akku muss vor dem ersten Flug aufgeweckt werden, sonst schaltet er sich nicht ein. Schließ den TYP-C-Ladeanschluss des Akkus und das USB-Ladegerät an das Stromnetz an, um den Ladevorgang abzuschließen (das USB-Ladegerät ist nicht im Lieferumfang dieses Produkts enthalten; zum Aufladen kannst du ein Ladegerät verwenden, da es den FCC/CE-Spezifikationen entspricht).

  • Seite 10: Drohne

    4. Drohne Die ATOM Drohne besteht aus einem Flugsteuerungssystem, einem Kommunikationssystem, einem Position- ierungssystem, einem Energiesystem und einer intelligenten Flugbatterie. In diesem Abschnitt werden die Funktionen der einzelnen Komponenten der Drohne im Detail beschrieben. 4.1 Positionierung ATOM verwendet die neue SurgeFly™-Flugsteuerungstechnologie von Potensic, die die folgenden beiden Positionierungsmodi unterstützt:...

  • Seite 11: Status-Leds Der Drohne

    Wie zu verwenden Wenn die Positionierungsbedingungen erfüllt sind, das abwärts gerichtete Sichtsystem aktiviert automatisch und blinkt das Rücklicht langsam türkis. Geschwindigkeitsbegrenzung Um eine präzise Positionierung und Flugsicherheit während des visuellen Positionierungsfluges zu gewährleisten, begrenzt die Drohne aktiv seine Fluggeschwindigkeit. Die visuelle Positionierung ist nur ein Hilfsmittel für den Flug, bitte achte immer auf die Flugumgebung und die Änderungen des Positionsmodus und verlass dich nicht zu sehr auf die automatische Beurteilung der Drohne.

  • Seite 12: Intelligente Batterie

    4.4 Intelligente Batterie 4.4.1 Funktionsübersicht Die intelligente ATOM Batterie mit Hochenergiezellen und fortschrittlichem Batteriemanagementsystem hat die folgenden Informationen: Grundlegende Parameter Modell: DSBT02B Anzahl der Zellen 2 Serien Kapazität der Batterie 2230 mAh Nennspannung Ladespannung 7,7V 8,8V Aufladeverfahren Maximaler Ladestrom TYP-C/Lademanager...

  • Seite 13: Ein- Und Ausbau Der Batterie

    4.4.2 Ein- und Ausbau der Batterie Einbau: Ausbau: Schiebe den Akku zunächst horizontal in das Drücke zunächst auf die Schalle des Akkufach der Drohne ein, wie in der Abbildung Akkus, und halte die obere Abdeckung des unter anzeigt; Die Akku-Schnalle springt und Akkus fest, um ihn herauszuziehen.

  • Seite 14: Propeller

    4.5 Propeller Die Propeller des ATOM sind in zwei Arten unterteilt, die so konstruiert sind, dass sie sich in zwei verschiedene Richtungen drehen. Ein markierter Propellerblatt ist ein Vorwärtspropeller, der sich im Uhrzeigersinn dreht und die gleiche Markierung auf dem entsprechenden Arm hat; ein nicht markierter Propellerblatt ist ein Rückwärtspropeller, der sich gegen den Uhrzeigersinn dreht und keine Markierung auf dem entsprechenden...

  • Seite 15: Flugdaten

    Flugdaten, außer bei vom Nutzer initiierten Uploads in die Cloud. 4.7 Gimbal und Kamera 4.7.1 3-Achsen-Gimbal ATOM ist mit einem 3-Achsen-Gimbal ausgestattet, sodass du klare und stabile Fotos und Videos aufnehmen kannst. Der Steuer-Nickensbereich reicht von +20° bis -90°, der Bereich der Roll- und Giersteuerung reicht von +10° bis -10°.
  • Seite 16 Der Bildmodus im Format 1080P@60/50fps ist Center-Crop und FOV beträgt etwa 36°. 4.7.3 Bildspeicherung Die mit der ATOM aufgenommenen Videos und Fotos werden auf der SD-Karte gespeichert und nicht in der App oder im Telefonalbum des Benutzers. Stelle bitte sicher, dass die SD-Karte vor dem Flug eingelegt ist, da sonst keine Aufnahmen und Fotos möglich sind.

  • Seite 17: Fernsteuerung

    5. Fernsteuerung 5.1 Übersicht Potensic ATOM ist mit der DSRC02A-Fernsteuerung ausgestattet. Wenn sich die Drohne in einer Umgebung ohne Interferenz oder Hindernisse befindet, dank der PixSync 3.0 Technologie kann die Drohne aus einer Entfernung von maximal 6km/19.685ft in gerader Linie und in einer Höhe von 120 m fliegen. Gleichzeitig kannst du die von der Drohnekamera aufgenommenen HD-Bilder in Echtzeit auf deinem Mobilgerät ansehen.

  • Seite 18: Funktionen

    5.3 Funktionen 5.3.1 Liste der Funktionen 1. Verbinde den TYP-C-Ladeanschluss mit dem USB-Ladegerät. 2. Wenn die Betriebsanzeige zu blinken beginnt, bedeutet dies, dass der Aufladen Ladevorgang läuft. 3. Wenn alle 4 LEDs leuchten, ist der Ladevorgang abgeschlossen und das Kabel kann abgezogen werden.
  • Seite 19 5.3.2 Anzeigelampen Wie in der Abbildung dargestellt, ist die Fernsteuerung mit 4 weißen LEDs ausgestattet, die den Akkustand und andere Statusanzeigen darstellen. Licht bleibt an LED 4 LED 1 Licht blinkend an LED 2 LED 3 Licht aus Anzeige des Ladevorgangs LED 1 LED 2 LED 3...

  • Seite 20: Frequenzkopplung Der Fernsteuerung

    5.3.3 Frequenzkopplung der Fernsteuerung Die ATOM Fernsteuerung und die Drohne haben die Frequenzkopplung bereits werkseitig abgeschlossen und können nach dem Einschalten verwendet werden. Eine Frequenzkopplung ist nur erforderlich, wenn du zum ersten Mal eine neue Drohne oder Fernsteuerung verwendest. Fahr mit der Frequenzkopplung zwischen der Drohne und der Fernsteuerung fort, indem du in den App-Einstel- lungen unter „Kalibrierung“...

  • Seite 21: Potensicpro App

    6. PotensicPro App 6.1 App-Startseite Tippe hier, um das Flugbuch und die Potensic Akademie anzuzeigen. Klicke auf, um zwischen den Modellen zu wechseln; wenn das Mobiltelefon bereits mit der Fernsteuerung verbunden ist, wird das entsprechende Modell automatisch umgeschaltet. Anzeige des Verbindungsstatus Klicke auf, um die Flugschnittstelle zu öffnen...

  • Seite 22: Flugschnittstelle

    6.2 Flugschnittstelle 1. Zurück-Taste: 5. Positionierungsmodus: GPS-Positionierung Klicke hier, um zur Startseite zurückzukehren Visuelle Positionierung 2. Navigationssymbolleiste: Attitude-Modus Keine Positionierung Zeigt den Drohnestatus und den Flugmodus an 6. GPS-Status: 3. Gimbal-Winkel: Zeigt den Status des GPS-Signals und die Anzahl Zeigt den aktuellen Neigungswinkel des der gesuchten Satelliten an Gimbals an 4.

  • Seite 23: Anzeige/Einstellungen Der Aufnahmeinformationen

    Kalibrierung Dieser Bereich umfasst Kompasskalibrierung, Gimbal-Kalibrierung, Gimbal-Feinabstimmung, Fernsteuerung-Kalibrierung und Erneutes Koppeln der Drohne. Steuerung Einstellungen der Fernsteuerung: Tippe hier um den Steuerknüppelmodus zu wechseln (Modus 1: Linker Schub-Steuerknüp- pel; Modus 2: Rechter Schub-Steuerknüppel) Gimbal-Einstellungen: Tippe hier, um die maximale Nickgeschwindigkeit des Gimbals und den Gimbal-Winkel (0°/-90°) einzustellen und zwischen dem Gimbal-Stabilmodus und dem FPV-Modus zu wechseln.
  • Seite 24 12. Intervall-Timer Aufnahmen: Die Kamera nimmt kontinuierlich in dem von deinen eingestellten Zeitintervall auf. Bedingungen für den Einstieg in die Intervall-Timer Aufnahmen: Die Kamera ist auf Fotomodus eingestellt und das Fotoformat ist auf JPG eingestellt. Lange Drücken, um das Zeitintervall festzulegen und tippe auf oder drücke auf die Fototaste auf der Fernsteuerung, um mit der Aufnahme zu beginnen.
  • Seite 25 Die Fluglageanzeige zeigt Informationen über die Richtung des Drohnenkopfes, den Neigungswinkel, die Richtung der Fernsteuerung, den HOME-Punkt und mehr an. Die Fluglageanzeige kann den Winkel und die Richtung der Drohne in Echtzeit wie folgt anzeigen: Legende Nach vorne neigen: Nach hinten neigen: Nach rechts neigen: Nach links neigen: Neigungs-...

  • Seite 26: Flug

    über den aktuellen Status deiner Drohen informiert zu sein. Wenn dein mobiles Gerät zu alt ist, kann es die Nutzung der App beeinträchtigen oder sogar ein Sicherheitsrisiko darstellen, weshalb wir empfehlen, es auszutauschen. Potensic ist nicht verantwortlich für die Erfahrungen und Sicherheitsprobleme, die durch alte Geräte verursacht werden.

  • Seite 27: Verbindung

    , um die Flugschnittstelle aufzurufen. Es wird empfohlen, zu tippen Folge der Animation. 7.4 Flugmodus Der ATOM unterstützt drei Flugmodus: Aufnahme, Normal und Sport, die in den App-Einstellungen umgeschaltet werden können. Aufnahme Aufstiegs 2 m/s, Abstiegs 2 m/s, horizontal 6 m/s Bei der ersten Verwendung wechselt die Drohne standardmäßig in den Anfängermodus.

  • Seite 28: Start / Landung / Schwebeflug

    7.6 Start / Landung / Schwebeflug 7.6.1 Manueller Start/Landung Starten Schritt 1: Motorentriegelung Starte die Motoren mit einer Steuerknüppel-Kombination. Drücke beide Steuerknüppel in die untere innere oder äußere Ecke, je nach deinem Steuerknüppelmodus, um die Motoren zu starten. Lass beide Knüppel gleichzeitig los, sobald sich die Motoren drehen.

  • Seite 29: Start/Landung Mit Einer Taste

    7.6.2 Start/Landung mit einer Taste Start mit einer Taste Landung mit einer Taste Tippe in der App auf die Taste und wische dann Tippe in der App auf die Landung mit einer im Popup-Fenster nach rechts, um die Drohne Taste und wische dann im Popup-Fenster automatisch zu starten.
  • Seite 30 Bedingungen für die Aktivierung von QuickShots: 1. Die Drohne ist mit einem starken GPS-Signal in der Luft; 2. MicroSD-Karte mit verfügbarem Speicher eingelegt; 3. Ausreichender Batteriestand; 4. Die Drohne befindet sich nicht im automatischen Flugzustand (automatische Rückkehr oder Landung). 5. Die Drohne muss mindestens 2m über dem Boden sein. 6.
  • Seite 31 Visuelles Folgen ist nicht verfügbar, wenn sich die Drohne am Boden befindet. Während der Visuelles Folgen reagiert das Gimbal-Einstellrad weiterhin nicht. Sobald das verfolgte Motiv verloren geht, schwebt die Drohne an Ort und Stelle. Wenn sich das verfolgte Motiv der Drohne nähert, schwebt die Drohne an Ort und Stelle und bewegt sich nicht rückwärts.
  • Seite 32 7.7.3 Wegpunkt Wenn Wegpunkt aktiviert ist, kannst du zwei oder mehrere Wegpunktkoordinaten in der Beschreibung App-Karte markieren und die Drohne fliegt nacheinander über die entsprechenden Wegpunktkoordinaten. Wenn das GPS-Signal stark ist, tippe auf die Karte in der unteren linken Ecke der App, um zur Karte zu wechseln und tippe dann rechts auf , um Wegpunkt Flugmodus einzugeben.

  • Seite 33: Rückkehr(Rth)

    7.8 Rückkehr(RTH) 7.8.1 Normale Rückkehr Die Rückkehr erfolgt in drei Schritten, wie folgt: 1. Steigen: Die Drohne steigt auf die festgelegte Rückkehrhöhe (dieser Schritt wird übersprungen, wenn die Drohne bereits höher als die Rückkehrhöhe ist). 2. Geradeausflug: Die Drohne hält einen geraden Flug in der festgelegten Höhe auf den HOME-Punkt zu. 3.

  • Seite 34: Stromspar-Rückkehr Stromspar-Rückkehr Aufrufen

    Der ATOM hat keine automatische Hindernisvermeidung. Wenn die Drohne auf dem Rückweg auf ein Hindernis trifft, wird es abstürzen, bitte achte auf die Sicherheit des Rückflugs. Wenn das GPS-Signal während des Rückflugs abnormal ist, bleibt die Drohne im ATTI-Modus und schwebt, bis das GPS-Signal normal ist, und setzt dann den Rückflug fort.

  • Seite 35: Kalibrierung

    8. Kalibrierung In diesem Kapitel werden hauptsächlich die Kalibrierungsfunktionen in den Einstellungen vorgestellt, einschließlich der Kalibrierung des Kompasses, Gimbal-Kalibrierung, Feinabstimmung des Gimbals, Kalibrierung der Fernsteuerung und Erneutes Koppeln der Drohne. 8.1 Kompasskalibrierung 8.1.1 Wann muss die Kompasskalibrierung durchzuführen werden? 1. Vor dem ersten Flug. 2.

  • Seite 36: Gimbal Feinabstimmung

    8.2.2 Kalibrierungsverfahren 1. Tippe in der App auf „Einstellungen“, wähle „Gimbal-Kalibrierung“ und platziere die Drohne dann mit der Unterseite nach oben auf einem ebenen Tisch. 2. Der Gimbal wird automatisch kalibriert, wenn du auf „Kalibrierung starten“ klickst. Die Live-Übertragungsansicht wird auf der Kalibrierungsschnittstelle angezeigt. 3.

  • Seite 37: Fernsteuerungs-Kalibrierung

    8.4 Fernsteuerungs-Kalibrierung 8.4.1 Wann muss eine Fernsteuerungs-Kalibrierung durchgeführt werden? 1. Wenn die Drohne automatisch in eine Richtung driftet, ohne dass der Steuerknüppel betätigt werden müssen. 2. Wenn sich die Drohne kontinuierlich automatisch seitwärts dreht. 3. Wenn die Steuerknüppels überempfindlich sind oder nicht empfindlich sind. 8.4.2 Kalibrierungsverfahren 1.

  • Seite 38: Erneutes Koppeln Der Drohne

    8.5 Erneutes Koppeln der Drohne 8.5.1 Wann muss ein erneutes Koppeln der Drohne durchzuführen werden? Wenn du die Drohne oder Fernsteuerung austauschst, ist ein erneutes Koppeln der Drohne erforderlich. 8.5.2 Kalibrierungsverfahren 1. Schalte die Fernsteuerung ein und verbinde sie mit dem Mobilgerät, tippe in der App auf „Einstellungen“, wähle „Kalibrierung“...

  • Seite 39: Anhang

    9. Anhang 9.1 Spezifikationen Drohne Modell: DSDR04C Startgewicht: < 249 g (Gewicht inkl. Batterie und Propellerblätter) Gefaltet: 88x143x58 mm Ausgefaltet (mit Propellerblätter): 300x242x58 mm Ausgefaltet (ohne Propellerblätter): 210x152x58 mm Abstand der Diagonalachse: 219 mm Max. Fluggeschwindigkeit (Sportmodus): 5 m/s Aufstieg, 4 m/s Abstieg, 16 m/s horizontal Betriebsumgebungstemperatur: 0 °C ~ 40 °C Maximale Windwiderstand: Stufe 5 (38km/h) Maximale Flughöhe: 120 m...
  • Seite 40 Kamera Neigungsbereich der Linse: +20° ~ -90° CMOS: 1/3 Zoll Effektive Pixel: 12 MP ISO-Bereich: 100 ~ 6400 Elektronische Verschlusszeit: 1/24 s ~ 1/25000 s FOV: 78° Blende: F2.2 Fotoauflösung: 4608*2592 Fotoformat: JPG/JPG+RAW(DNG) Videoauflösung: 4K@30/25/24fps; 2,7K@30/25/24fps; 1080P@60/50/30/25/24fps Videoformat: MP4 (H.264) Maximale Video-Bitrate: 50 Mbps Unterstütztes Dateisystem: FAT32, exFAT Speicherkartentyp: Micro SD-Karte;...
  • Seite 41 DANGER Only suitable for ages 16+ Warning: The product should only be used by adults and children over 16 years. Adult supervision is required for children under 16 years. Hinweis: Dieses Produkt ist für die Erwachsene und die Kinder ab 16 Jahren. Die Kinder unter 16 Jahren müssen von Erwachsenen beaufsichtigt werden.
