Kabelquerschnitt und Schutzklasse

Die Kabelquerschnitte sind beispielhaft angegeben und entheben den Installateur nicht von seiner Pfl icht, zu prüfen,
ob diese Querschnitte den Erfordernissen und den geltenden Normen entsprechen.
4x1.5mm²
1
L
Verbindung (Außeneinheit/
Interconnexion
Inneneinheit)
(Connexion UE/UI)

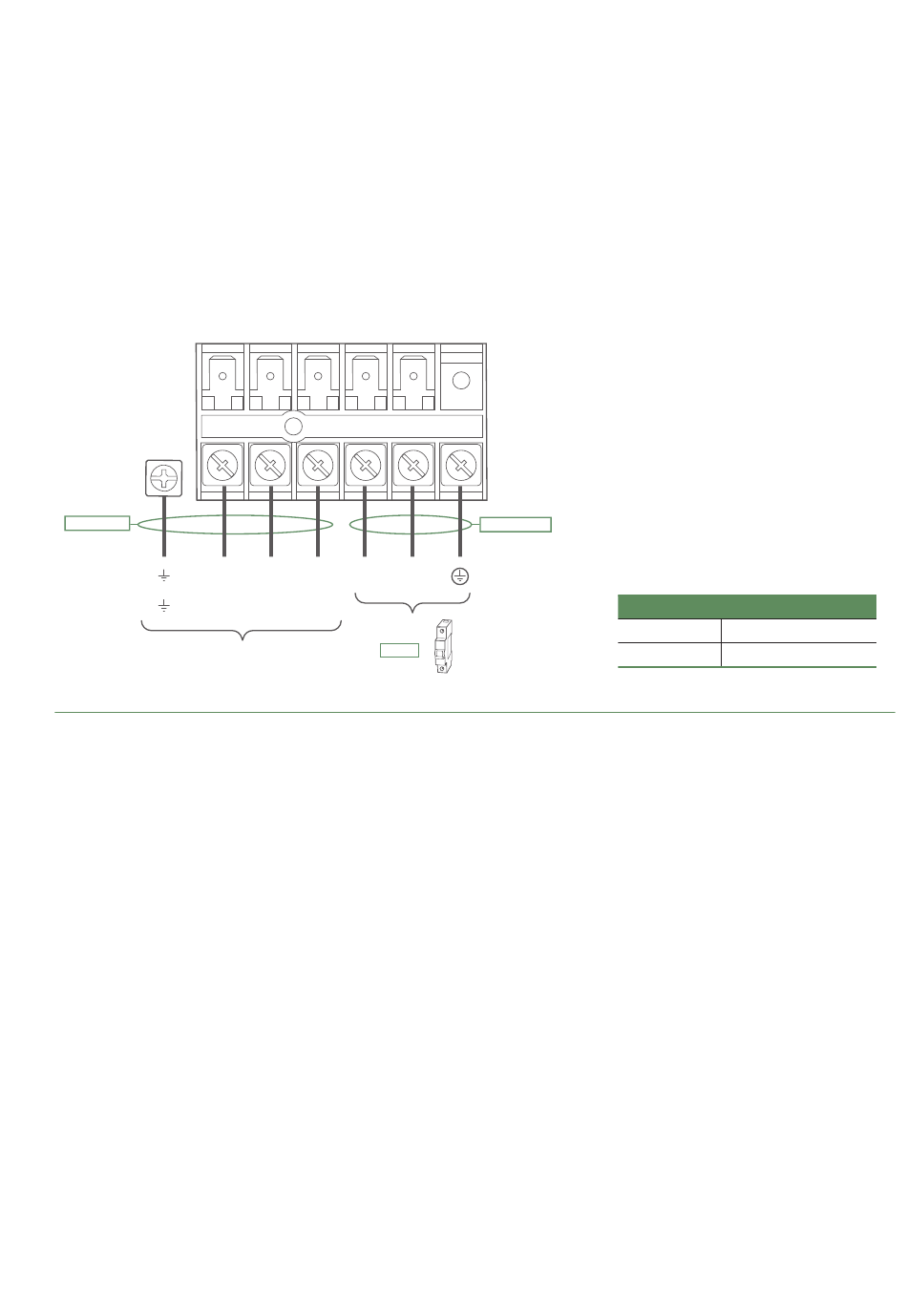

Abb. 11 - Klemmleiste für den elektrischen Anschluss der Außeneinheit
2 3 L N
N COM
230 V ~
C 16A
Ständige
Alimentation
Stromversorgung
3G1.5mm²
t
Anziehdrehmoment Nm (kgf.cm)
Schraube M4 1,2 bis 1,8 (12 bis 18)
Schraube M5 2,0 bis 3,0 (20 bis 30)
- 19 -
