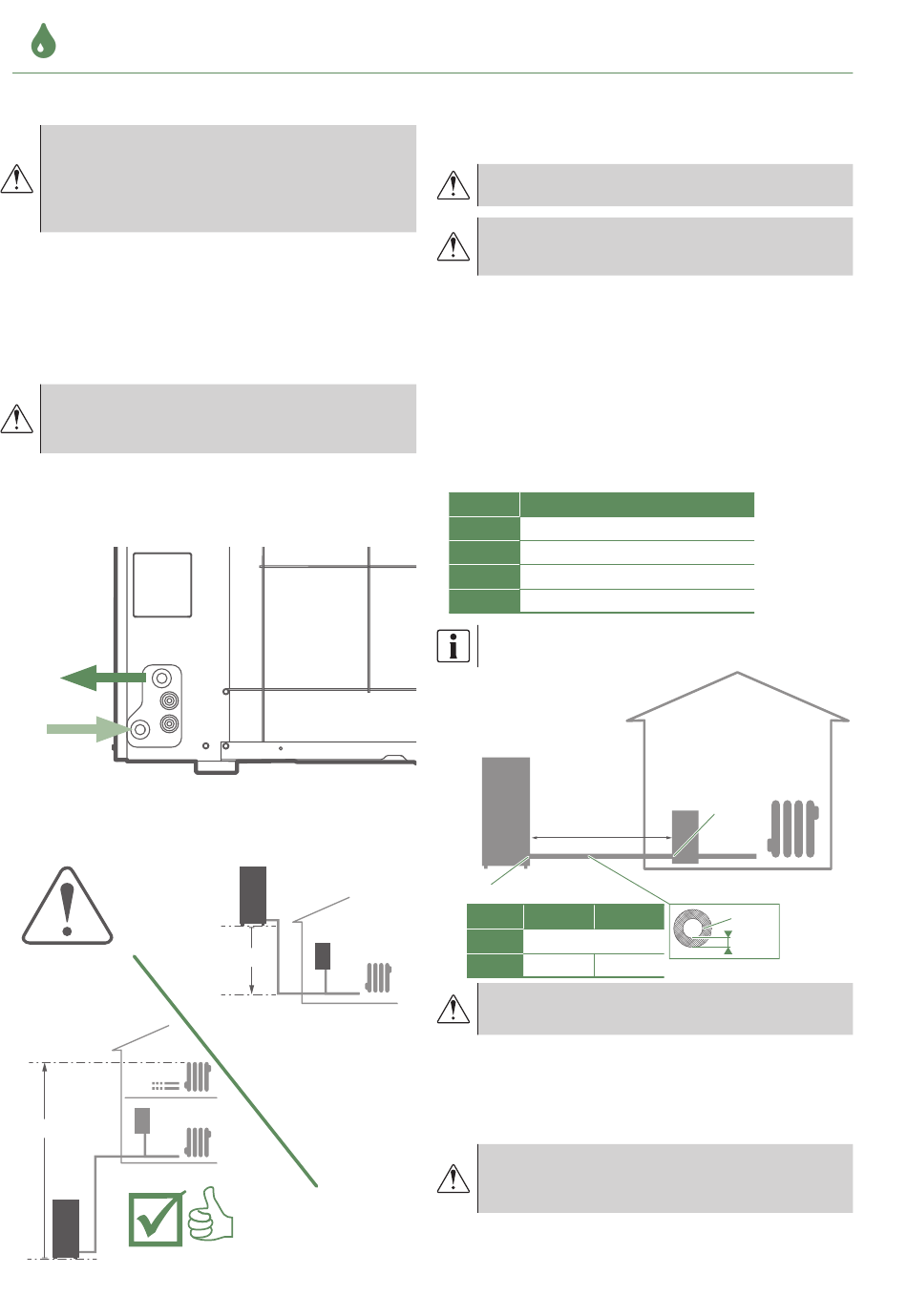

Hydraulikanschluss

►
Spülen der Anlage
Vor dem Anschließen der Wärmepumpe an
der Anlage das Heiznetz gründlich spülen,
um Partikel zu eliminieren, die das gute
Funktionieren des Geräts beeinträchtigen
könnten.
Keine Lösemittel oder aromatischen Kohlenwasserstoff
(Benzin, Rohöl usw.) verwenden.
In Anlagen mit Heiz-/Kühlboden oder -decke kann
Sauerstoff zur Ausbildung von organischem Schlamm
führen. Solcher Schlamm kann die Leistung und die
Zuverlässigkeit des Produkts beeinträchtigen.
Um die Ausbildung von Schlamm in der Anlage
zu vermeiden, sauerstoff dichte Rohre verwenden
(Kupfer, PEX-OB, mehrere Lagen, usw.)
10m MAX
- 16 -
-10m -1m MAX
►
Außeneinheit
Die Rohrleitungen der Außeneinheit am Hydraulikmodul
anschließen und dabei die Durchfl ussrichtung berücksichtigen.
Zwingend vorgeschrieben: Zum Schutz des
Geräts Glykol oder Frostschutzventile verwenden.
Zwingend vorgeschrieben: Einen Absetzbehälter
(nicht im Lieferumfang enthalten) am Rücklauf des
Heizkreises in der empfohlenen Richtung installieren.
Die Rohrleitungen der Zentralheizung am Hydraulikmodul
anschließen, wobei die Durchfl ussrichtung berücksichtigt wird.
Der Rohrleitungsdurchmesser
Hydraulikmodul und dem Heizungssammler muss
mindestens 1 Zoll betragen (26x34 mm).
Union-Anschlüsse verwenden, um das Demontieren
des Hydraulikmoduls zu erleichtern.
Vorzugsweise Verbindungsschläuche verwenden, um
ein Übertragen von Geräuschen und Schwingungen an
das Gebäude zu vermeiden.
Anziehdrehmoment:
Ø Anziehdrehmoment
1/2" 25 Nm
3/4" 35 Nm
1" 45 Nm
1-1/4" 60 Nm
Höchstlänge der Rohrleitungen Außenanlage/
Innenanlage 30 m.
L
Ø 1"
L 1-20 m >20 m
Ø DN DN25
IT 20 mm 30 mm
Achtung: Mindestwasservolumen
Wasserdurchlaufschleife: 24 Liter
Diese Monoblock-Außeneinheit
Gesamtsystem aus Außen- und Inneneinheit enthalten.
Zur Bestätigung des
Zirkulationsvolumens
Bedienungsanleitung des Hydraulikmoduls.
Achtung: Die Ventile zwischen der Außen- und
der Inneneinheit während des Betriebs der
Wärmepumpe nicht schließen.
Abfl ussrohr (Ø15mm) vom Sicherheitsventil an die
Abwasserleitung anschließen.
zwischen
Ø 1"
Ø DN
IT
in
ist in
Werts des minimalen
in der Anlage:
dem
der
eine
siehe
