IFM Electronic AS-interface T6 Montageanleitung

Bestimmungsgemäße Verwendung
Der Doppelsensor T6 fungiert als Slave im AS-i Netz (AS-i Profil S7.F).
Er ist für den Einsatz an pneumatischen Schwenkantrieben konzipiert.
Er steuert das automatisierte Stellglied an und meldet dessen Position.
• Sensor- und Aktuatorversorgung sowie Datenübermittlung zur Steue-
ung über AS-i Zweidrahtleitung.
• Watchdog-Funktion: Ist die Verbindung zum Master länger als 40ms
unterbrochen, wird der Ausgang stromlos geschaltet.
• Diagnose-Informationen durch rote LED (Kurzschluß oder Kabel-
bruch).
• Die Ausgänge dürfen nicht gleichzeitig gesetzt sein.

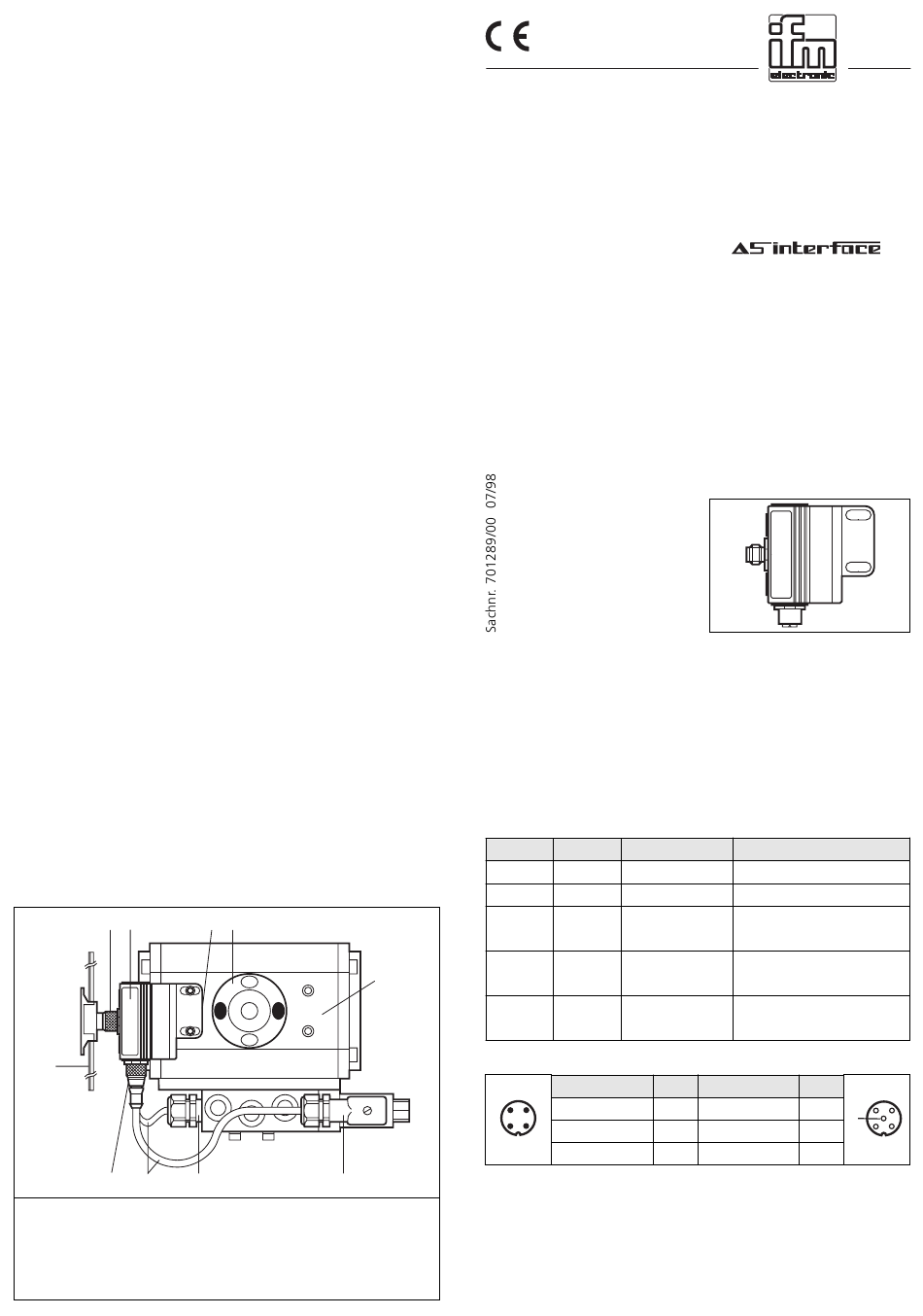

Bedien- und Funktionselemente
1 2
10
8
9
1: M12-Stecker
2: Doppelsensor T6
3: Sensorzone
4: Puck
5: Standard-Stellglied
3 4
7 6
6: Ventilstecker 1
7: Ventilstecker 2
8: Y-Kabel
9: M12-Buchse
10: AS-i Flachkabel
Montage
Adressieren Sie den Doppelsensor T6 mit einem Adressiergerät, werks-
seitig ist die Adresse „0" eingestellt. Befestigen Sie ihn an der Normbe-
festigung des Stellglieds (ISO 5211 VDI / VDE).
Verbinden Sie das Magnetventil mit der M12-Buchse. Es dürfen nur
Magnetventile mit 24V Nennspannung und einer Leistung bis max.
2,2W angeschlossen werden.
Belegung der Datenbits
Datenbit
D0
D1
D2
D0
5
D1
Anschlußbelegung
4 3
1 2
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:
•
LED rot leuchtet: Kurzschluß oder Kabelbruch in einem Ausgang.
•
LED gelb leuchtet: Funktionsanzeige (Ein- und Ausgangssignale wer-
den angezeigt).
Montageanleitung
Installation Instructions
Notice de Montage
Doppelsensor T6
Capteur double T6
Typ Bezeichnung
Eingang Sensor 1
Eingang Sensor 2
Eingang Fehler Aktuator
Ausgang Aktuator
Ausgang Aktuator
M12-Stecker Pin M12-Buchse
AS-i + 1 Schaltausgang 1+
AS-i + 3 Spannung -
Schaltausgang 2 +
Dual sensor T6
AC2307
Beschreibung
Sensor-Position 1 bedämpft
Sensor-Position 2 bedämpft
Kabelbruch / Kurzschluß
am Aktuator
Schaltausgang 1
für Magnetventil
Schaltausgang 2
für Magnetventil
Pin
3 4
4
5
3
2 1
2
