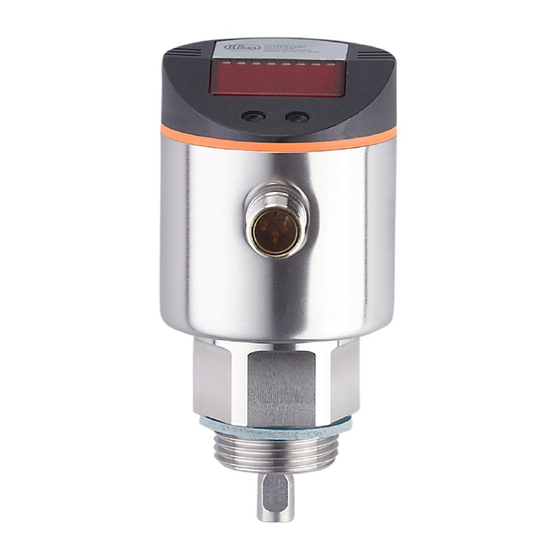

IFM Electronic LR7000 Bedienungsanleitung

IFM Electronic LR7000 Bedienungsanleitung

Elektronischer füllstandsensor
Vorschau ausblenden Andere Handbücher für LR7000:
Inhaltsverzeichnis

Werbung

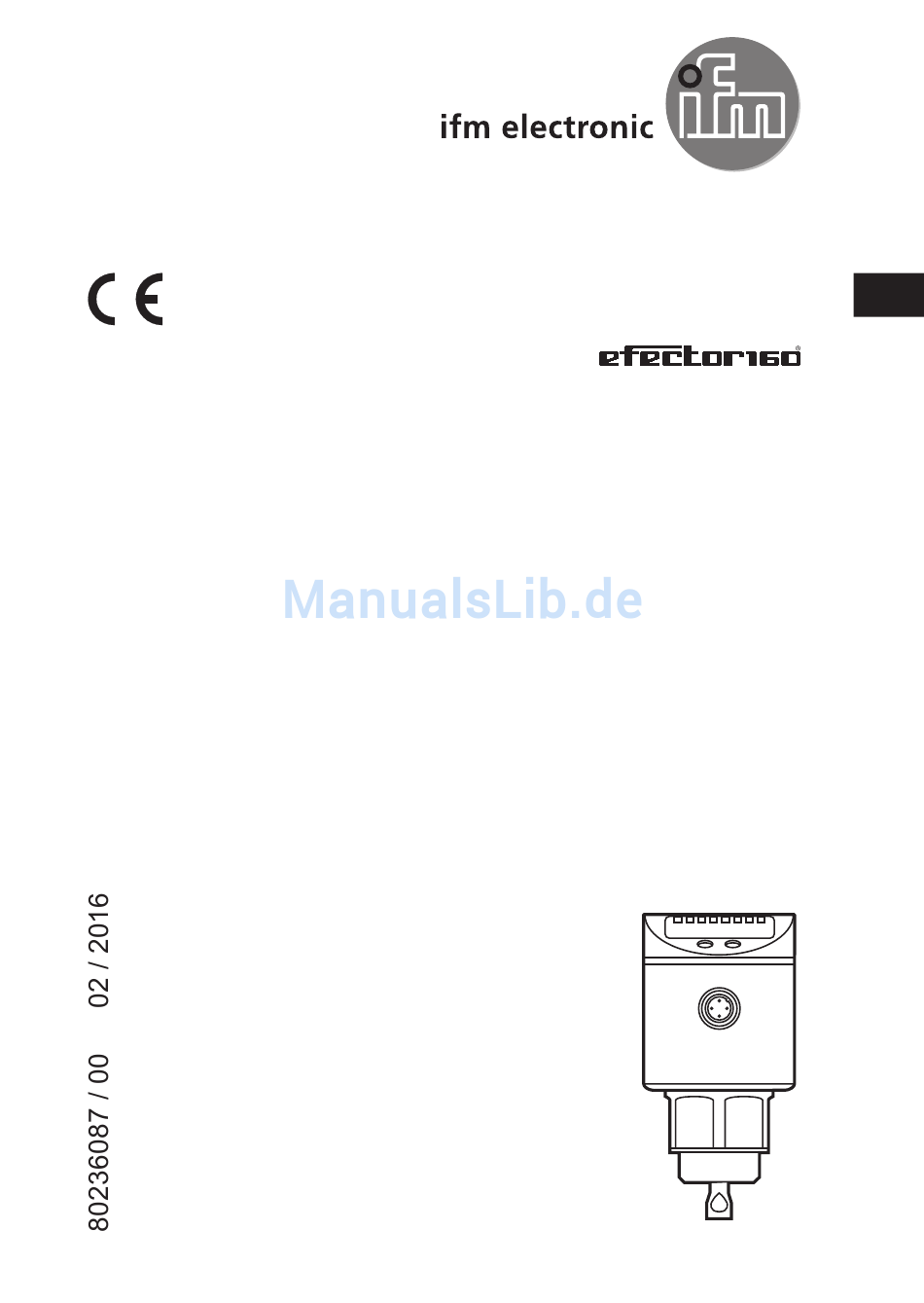

Bedienungsanleitung
DE
Elektronischer Füllstandsensor
LR7000

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic LR7000

  • Seite 1 Bedienungsanleitung Elektronischer Füllstandsensor LR7000...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������7 4�1 Betrieb mit Monostabsonde ���������������������������������������������������������������������������7 4�2 Betrieb mit Koaxialsonde �������������������������������������������������������������������������������7 4�3 Einsatzbereich �����������������������������������������������������������������������������������������������8 4�3�1 Beschränkung des Einsatzbereichs �����������������������������������������������������8 5 Funktion ���������������������������������������������������������������������������������������������������������������9 5�1 Messprinzip����������������������������������������������������������������������������������������������������9 5�2 Gerätemerkmale ������������������������������������������������������������������������������������������10 5�2�1 Einfache Inbetriebnahme ��������������������������������������������������������������������10 5�2�2 Anzeigefunktionen ������������������������������������������������������������������������������10...
  • Seite 3 6�4�3 Einbau in offene Behälter �������������������������������������������������������������������21 6�4�4 Einbau in Kunststoffbehälter ���������������������������������������������������������������22 6�5 Einbau des Geräts mit Koaxialsonde in Behälter ����������������������������������������23 6�6 Ausrichtung des Sensorgehäuses ���������������������������������������������������������������23 7 Elektrischer Anschluss ���������������������������������������������������������������������������������������24 8 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������25 9 Menü ������������������������������������������������������������������������������������������������������������������26 9�1 Menüstruktur ������������������������������������������������������������������������������������������������26 9�2 Menü-Erläuterung ����������������������������������������������������������������������������������������27 10 Parametrieren ��������������������������������������������������������������������������������������������������28 10�1 Parametriervorgang allgemein ������������������������������������������������������������������28...
  • Seite 4: Vorbemerkung

    12�1 Einstellbereiche ����������������������������������������������������������������������������������������36 13 Wartung �����������������������������������������������������������������������������������������������������������37 14 Applikationen ���������������������������������������������������������������������������������������������������37 14�1 Mindestfüllstand-Überwachung mit Vorwarnung und Alarm ����������������������37 14�2 Hebeanlage / Behälter entleeren mit Überfüllsicherung ����������������������������38 14�3 Vorlage- bzw� Druckerhöhungsbehälter �����������������������������������������������������40 15 Werkseinstellung ���������������������������������������������������������������������������������������������41 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen...
  • Seite 5: Lieferumfang

    Mobilfunktelefonen um ein Vielfaches� Nach dem aktuellen Stand der Wissen- schaft kann der Betrieb des Gerätes als gesundheitlich unbedenklich eingestuft werden� 3 Lieferumfang • Füllstandsensor LR7000 • Bedienungsanleitung Für Montage und Betrieb sind zusätzlich notwendig: • 1 Sondenstab (für Betrieb des Geräts mit Monostabsonde → 4.1) •...
  • Seite 6 Sondenstäbe Länge (cm / inch) Bestellnummer 100 / 39,4 E43207 120 / 47,2 E43208 140 / 55,1 E43209 160 / 63,0 E43210 Koaxialrohre mit Länge (cm / inch) Bestellnummer Prozessanschluss G¾ 24 / 9,5 E43211 30 / 11,8 E43228 45 / 17,7 E43212 50 / 19,7 E43229...
  • Seite 7: Bestimmungsgemäße Verwendung

    4 Bestimmungsgemäße Verwendung Das Gerät erfasst kontinuierlich den Füllstand in Behältern und erzeugt Ausgangs- signale entsprechend der Parametrierung� Es stehen 2 Schaltausgänge zur Verfügung� Sie sind unabhängig voneinander parametrierbar� 4.1 Betrieb mit Monostabsonde Die Monostabsonde besteht aus einem einzelnen Sondenstab� Der Betrieb mit Monostabsonde ist geeignet zur Erfassung von wässrigen Medien, insbesondere von stark verschmutzten wässrigen Medien�...
  • Seite 8: 4�3 Einsatzbereich

    4.3 Einsatzbereich • Wasser, wasserbasierte Medien • Öle, ölbasierte Medien (nur bei Betrieb mit Koaxialsonde) Anwendungsbeispiele: • Erfassung von Kühlschmieremulsion in einer Werkzeugmaschine� • Erfassung von Reinigungsflüssigkeit in einer Teile-Reinigungsanlage� • Überwachung von Hydrauliköl in einem Hydraulikaggregat (nur bei Betrieb mit Koaxialsonde)�...
  • Seite 9: Funktion

    • Bei Betrieb mit Koaxialsonde: Nicht geeignet für verschmutzte oder zähflüssige Medien und Medien, die zu Ansatzbildung neigen� Maximale Viskosität: 500 mPa · s� 5 Funktion 5.1 Messprinzip Abb. 5-1 Abb. 5-2 Das Gerät arbeitet nach dem Prinzip der geführten Mikrowelle� Es misst den Füll- stand mit Hilfe elektromagnetischer Impulse im Nanosekundenbereich�...
  • Seite 10: 5�2 Gerätemerkmale

    5.2 Gerätemerkmale 5.2.1 Einfache Inbetriebnahme • Wird das Gerät erstmals mit Betriebsspannung versorgt, müssen die Sonden- länge, das zu erfassende Medium und die verwendete Sondenart eingegeben werden. Danach ist das Gerät betriebsbereit. (→ 10.2) • Bei Bedarf können Parameter für die Ausgangssignale und zur Optimierung der Überwachungsfunktionen eingestellt werden (→...
  • Seite 11: 5�2�4 Offset Zur Anzeige Des Realen Behälterfüllstands

    • Fensterfunktion / Schließer (Abb� 5-4): [OUx] = [Fno]� • Fensterfunktion / Öffner (Abb� 5-4): [OUx] = [Fnc]� Die Breite des Fensters ist einstellbar durch den Abstand von FHx zu FLx� FHx = oberer Wert, FLx = unterer Wert� Abb. 5-3 Abb.
  • Seite 12: 5�2�6 Sicherer Zustand

    5.2.6 Sicherer Zustand • Für jeden Ausgang ist ein sicherer Zustand im Fehlerfall definierbar� • Wird ein Gerätefehler erkannt oder unterschreitet die Signalgüte einen Mindestwert, gehen die Ausgänge in den "sicheren Zustand"� Das Verhalten der Ausgänge für diesen Fall ist einstellbar mit Hilfe der Parameter [FOU1], [FOU2]�...
  • Seite 13: Montage

    6 Montage 6.1 Einbauort / Einbauumgebung • Einbau des Gerätes vorzugsweise senkrecht von oben� 6.1.1 Gerät mit Monostabsonde • Das Gerät benötigt zur sicheren Funktion eine Einkoppelplatte (→ 6.4). • Für optimalen Betrieb soll das Gerät möglichst in der Nähe der Behälterwand montiert werden�...
  • Seite 14 • Bei starker Verschmutzung des Mediums besteht die Gefahr der Brückenbil- dung zwischen Sondenstab und Behälterwand oder Einbauten� Um Fehl- messungen zu vermeiden: Erhöhte Mindestabstände entsprechend Art und Intensität der Verschmutzung einhalten� • Bei Einbau in Rohren gilt: - Der Rohr-Innendurchmesser (d) muss mindestens 100 mm betragen (Abb�...
  • Seite 15 Abb. 6-3 Abb. 6-4 50mm Zur Vermeidung von Fehlmessungen bei starker Schaumbildung und Turbulenzen: ► Sensor nach Möglichkeit in einem beruhigten Bereich montieren� Beispiele zur Schaffung eines beruhigten Bereichs: - Koaxialsonde verwenden (nur bei sauberen, dünnflüssigen Medien) - Einbau in Bypass oder Schwallrohr (siehe Abb� 6-5) - Abtrennung des Einbauorts durch Bleche / Lochbleche (ohne Abb�) Mindestduchmesser von Bypass und Schwallrohr: d = 100 mm�...
  • Seite 16: 6�1�2 Gerät Mit Koaxialsonde

    Abb.: 6-5 6.1.2 Gerät mit Koaxialsonde • Es sind keine Mindestabstände zur Behälter- wand und zu Einbauten (B) notwendig� • Mindestabstand zum Behälterboden: 10 mm� • Die Entlüftungsöffnung (A) darf nicht durch Montageelemente oder Ähnliches abgedeckt werden� • Gerät nicht in unmittelbarer Nähe einer Befüllöff- nung montieren�...
  • Seite 17: 6�2�1 Montage Des Sondenstabs

    6.2.1 Montage des Sondenstabs Zum Befestigen des Sondenstabs: ► Sondenstab an das Gerät anschrauben und festziehen� Empfohlenes Anzugsmoment: 4 Nm� Zur leichteren Montage und Demontage ist der Stabanschluss uneingeschränkt drehbar� Auch bei mehrfacher Drehung wird das Gerät nicht beschädigt� Bei hoher mechanischer Beanspruchung (starke Vibration, bewegte pastöse Medien) kann es notwendig sein, die Schraubverbindung zu sichern, z�...
  • Seite 18: 6�3 Kürzen Der Sonde

    ► Sondenstab an das Gerät anschrauben und fest- ziehen� Empfohlenes Anzugsmoment: 4 Nm� ► Dichtung des Sensors (A) auf das Montagegewin- de schieben� ► Koaxialrohr (B) über den Sondenstab schieben� Sorgfältig zentrieren und Sondenstab vorsichtig durch das Zentrierstück (C) – bei Längen > 140 cm durch die beiden Zentrierstücke –...
  • Seite 19: 6�3�2 Kürzen Des Koaxialrohrs

    6.3.2 Kürzen des Koaxialrohrs Koaxialrohr und Sondenstab müssen die gleiche Endlänge haben: Abb. 6-6 ► Befestigungsklammer und Zentrier- stück (A, B) entfernen� ► Koaxialrohr auf die gewünschte Länge kürzen: L = L + 9 mm� ► Nach dem Kürzen muss noch mindestens eine Bohrung (C) zur Aufnahme der Befestigungsklam- mer vorhanden sein�...
  • Seite 20: 6�4 Einbau Des Geräts Mit Monostabsonde

    6.4 Einbau des Geräts mit Monostabsonde Zur ordnungsgemäßen Funktion beim Betrieb mit Monostabsonde benötigt das Gerät eine ausreichend große Einkoppelplatte aus Metall� Sie ist Vor- aussetzung dafür, dass der Mikrowellenimpuls mit optimaler Sendeleistung in den Behälter eingekoppelt wird� Die als Zubehör erhältlichen Flansch- platten sind als Einkoppelplatte nicht ausreichend�...
  • Seite 21: 6�4�2 Einbau In Geschlossene Metallbehälter (Mit Flanschplatte)

    6.4.2 Einbau in geschlossene Metallbehälter (mit Flanschplatte) Flanschplatten gehören nicht zum Lieferumfang� Sie müssen separat bestellt werden (→ 3 Lieferumfang). Abb. 6-10 Abb. 6-11 ► Eine Bohrung im Behälterdeckel anbringen� Sie muss einen Mindestdurch- messer (d) haben, um eine ausreichende Einkopplung des Messsignals zu ermöglichen (Abb�...
  • Seite 22: 6�4�4 Einbau In Kunststoffbehälter

    einer quadratischen Halterung, 150 mm Durchmesser bei einer kreisförmigen Halterung� ► Gerät möglichst mittig auf der Halterung montieren� Der Abstand D2 darf 40 mm nicht unterschreiten, bei Sondenlängen > 70 cm und bei hoher Ver- schmutzung entsprechend höher (→ 6.1.1): 150 mm ►...
  • Seite 23: 6�5 Einbau Des Geräts Mit Koaxialsonde In Behälter

    ► Zur Montage des Geräts muss eine metallische Flanschplatte (= Einkoppelplat- te, R) verwendet werden, die die Bohrung ausreichend überdeckt� ► Mindestabstand (= 80 mm) zwischen Sondenstab und Behälterwand gewähr- leisten, bei Sondenlängen > 70 cm und bei hoher Verschmutzung entspre- chend höher (→...
  • Seite 24: Elektrischer Anschluss

    7 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: OUT2 OUT1/IO-Link Belegung Adernfarben bei ifm-Kabeldosen braun blau...
  • Seite 25: Bedien- Und Anzeigeelemente

    8 Bedien- und Anzeigeelemente 3 4 5 6 Mode/Enter 1 bis 8: Indikator-LEDs - LED 1: grün = Anzeige des Füllstands in cm� - LED 2: grün = Anzeige des Füllstands in inch� - LED 3: grün = Anzeige des Füllstands in % des Messbereichsendwerts� - LED 4 - LED 6: nicht belegt�...
  • Seite 26: Menü

    9 Menü 9.1 Menüstruktur cm inch S...
  • Seite 27: 9�2 Menü-Erläuterung

    9.2 Menü-Erläuterung SP1/rP1 Oberer / unterer Grenzwert für Füllstand, bei dem OUT1 schaltet� FH1/FL1 Obere / untere Grenze für den Gutbereich (überwacht von OUT1)� SP2/rP2 Oberer / unterer Grenzwert für Füllstand, bei dem OUT2 schaltet� FH2/FL2 Obere / untere Grenze für den Gutbereich (überwacht von OUT2)� Ausgangsfunktion für OUTx: •...
  • Seite 28: Parametrieren

    10 Parametrieren Während des Parametriervorgangs bleibt das Gerät intern im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 10.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis gewünsch- Mode/Enter Set ter Parameter angezeigt wird.
  • Seite 29 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] ange- zeigt wird. Mode/Enter Set ► Kurz [Set] drücken� > Der erste Parameter des Untermenüs Mode/Enter Set wird angezeigt (hier: [res])� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden: ►...
  • Seite 30: 10�2 Grundeinstellungen (Gerät Im Auslieferungszustand)

    10.2 Grundeinstellungen (Gerät im Auslieferungszustand) Befindet sich das Gerät im Auslieferungszustand, müssen zunächst die Grundein- stellungen eingegeben werden� Das vollständige Parametriermenü ist erst nach diesem Vorgang zugänglich� Werden falsche Grundeinstellungen eingegeben, kann es zu Fehlfunktio- nen kommen� 10.2.1 Sondenlänge eingeben ►...
  • Seite 31: 10�3 Anzeige Konfigurieren

    10.3 Anzeige konfigurieren ► [Uni] wählen und Maßeinheit festlegen: [cm], [inch]� Werkseinstellung: cm� ► [SELd] wählen und Art der Anzeige einstellen: - [L] = Der Füllstand wird in cm oder inch angezeigt� - [L%] = Der Füllstand wird in Prozent des Messbereichsendwerts angezeigt - [OFF] = Die Anzeige ist im Arbeitsbetrieb ausgeschaltet�...
  • Seite 32: 10�5�3 Schaltgrenzen Festlegen (Fensterfunktion)

    ► [rP1] / [rP2] wählen und Wert einstellen, bei dem der Ausgang zurück- schaltet� rPx ist stets kleiner als SPx� Es können nur Werte eingegeben werden, die unter dem Wert für SPx liegen� 10.5.3 Schaltgrenzen festlegen (Fensterfunktion) ► Sicherstellen, dass für [OU1] oder [OU2] die Funktion [Fno] oder [Fnc] eingestellt ist�...
  • Seite 33: 10�7 Grundeinstellungen Ändern

    10.7 Grundeinstellungen ändern Notwendig nach Änderungen an der Sonde oder Änderung des Einsatzbereichs� 10.7.1 Sondenlänge neu eingeben ► Wechsel zu Menü-Ebene 2 ► [LEnG] wählen und Sondenlänge L einstellen� Eingestellte Einheit (cm oder inch) beachten� Schrittweite: 0,5 cm / 0,2 inch� Hinweise zur Bestimmung der Sondenlänge: ►...
  • Seite 34: Betrieb

    11 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern� 11.1 Betriebsanzeigen Zahlenwert + LED 1 Aktueller Füllstand in cm� Zahlenwert + LED 2 Aktueller Füllstand in inch�...
  • Seite 35: 11�4 Fehleranzeigen

    11.4 Fehleranzeigen Mögliche Ursache Empfohlene Maßnahmen [E�000] Fehler in der Elektronik� Gerät ersetzen� Sonde vom Gerät gelöst; mög- Prüfen, ob Sonde am Gerät ist� [E�031] licherweise Länge der Sonde Parameter [LEnG] prüfen� falsch eingestellt� • Gerät in Schwallrohr oder Bypass Messung durch starke Schaum- montieren�...
  • Seite 36: 11�5 Ausgangsverhalten In Verschiedenen Betriebszuständen

    11.5 Ausgangsverhalten in verschiedenen Betriebszuständen OUT1 OUT2 Initialisierung gemäß Füllstand und gemäß Füllstand und Normalbetrieb Einstellung OU1 Einstellung OU2 AUS bei FOU1 = OFF; AUS bei FOU2 = OFF; Fehlerfall (E�0xx) EIN bei FOU1 = on EIN bei FOU2 = on 12 Technische Daten und Maßzeichnung Technische Daten und Maßzeichnung unter www�ifm�com�...
  • Seite 37: Wartung

    13 Wartung ► Prozessanschluss frei halten von Ablagerungen und Fremdkörpern� ► Bei starker Verschmutzung: Prozessanschluss und Sonde in regelmäßigen Abständen reinigen� Nach längerem Betrieb können sich Trennschichten im Medium bilden (z� B� Öl auf Wasser)� Dies betrifft insbesondere Schwallrohre oder Bypässe: ►...
  • Seite 38: 14�2 Hebeanlage / Behälter Entleeren Mit Überfüllsicherung

    OUT1 OUT2 XX�X = Anzeigewert A = Vorwarnung B = Alarm • Bei Unterschreiten von rP1 schaltet Ausgang 1, bis Flüssigkeit nachgefüllt wird� Wird SP1 wieder erreicht, schaltet Ausgang 1 zurück� • Steht der Füllstand oberhalb SP2, schaltet Ausgang 2� Fällt der Füllstand unter rP2 oder tritt Leitungsbruch auf, schaltet Ausgang 2 zurück�...
  • Seite 39 OUT1 OUT2 XX�X = Anzeigewert A = Entleeren B = Überfüllsicherung • Bei Überschreiten von SP1 schaltet Ausgang 1 (Tauchpumpe EIN)� Bei Unter- schreiten von rP1 schaltet Ausgang 1 zurück (Tauchpumpe AUS)� • Bei Überschreiten von SP2 oder Drahtbruch schaltet Ausgang 2 zurück (AUS)�...
  • Seite 40: 14�3 Vorlage- Bzw� Druckerhöhungsbehälter

    14.3 Vorlage- bzw. Druckerhöhungsbehälter Gutbereich-Überwachung (Alarm) und Regelung des Füllstands Schaltausgang 1: Nachfüllen Oberer Sollwert erreicht → Nachfüllen beenden Unterer Sollwert unterschritten → Nachfüllen starten Hysteresefunktion, Öffner (Hnc) Schaltausgang 2: Sicherheitsfunktion Min-Max Max-Wert überschritten → Alarm Min-Wert unterschritten → Alarm Fensterfunktion, Schließer (Fno) OUT1 OUT2...
  • Seite 41: Werkseinstellung

    15 Werkseinstellung Werkseinstellung Benutzer-Einstellung SP1 / FH1 50% SP/FHmax rP1 / FL1 50% rP/FLmax SP2 / FH2 100% SP/FHmax rP2 / FL2 100% rP/FLmax FOU1 FOU2 SELd LEnG nonE MEdI nonE Prob nonE SP/FHmax = LEnG-Wert minus 3� rP/FLmax = LEnG-Wert minus 3,5� Bei Eingabe des LEnG-Werts berechnet das Programm die Grundeinstellung�...
