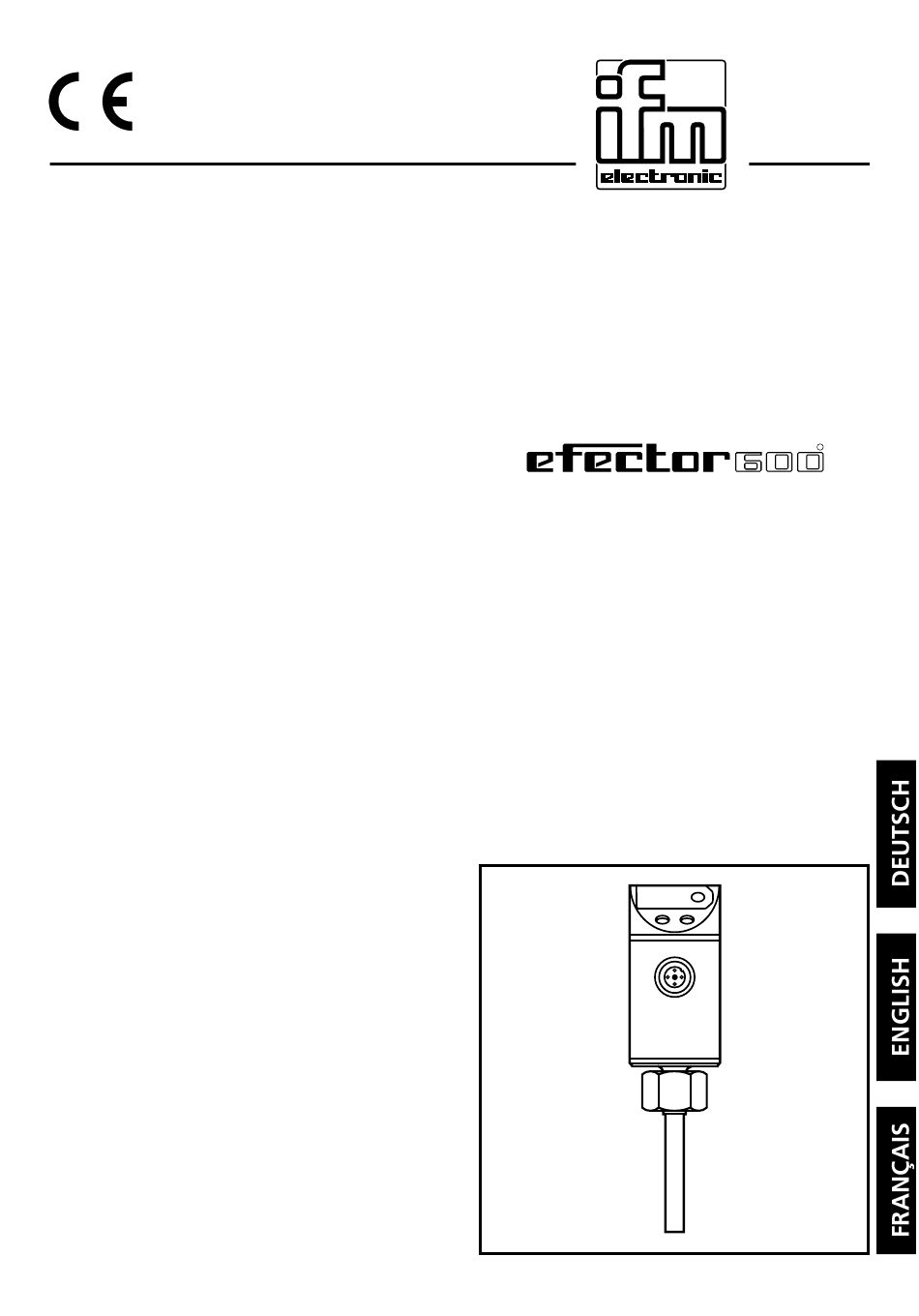

- Seite 1 Bedienungsanleitung Operating instructions Notice utilisateurs Elektronischer Temperatursensor Electronic temperature sensor Capteur de température électronique TN7530...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bedien- und Anzeigeelemente ... Seite 4 1. Bestimmungsgemäße Verwendung ..Seite 4 2. Betriebsarten ..... . . Seite 6 3. - Seite 3 Menü-Übersicht / Menu structure / Structure du menu = Mode/Enter = Set...
-
Seite 4: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente Mode/Enter Indikator für AUS = Anzeige in °C; Anzeigeeinheit EIN = Anzeige in °F 7-Segment- Anzeige der Systemtemperatur, Anzeige der Parameter und Parameterwerte Anzeige des Schaltzustands; leuchtet, 2 x LED rot wenn Ausgang I / II durchgeschaltet ist LED rot LED EIN = angezeigte Temperatur + 0,5°... - Seite 5 Meßbereich: °C -40 ... +125 °F -40 ... 257 Hysteresefunktion: Hysterese hält Schaltzustand des Ausgangs sta- bil, wenn die Systemtemperatur um den Sollwert schwankt. Hysterese Bei steigender Systemtemperatur schaltet Ausgang Erreichen des Schaltpunkts (SPx); fällt die Systemtemperatur wie- der ab, schaltet der Ausgang erst dann zurück, wenn...
-
Seite 6: Betriebsarten
2. Betriebsarten Run-Modus: (Normaler Arbeitsbetrieb) Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und schaltet die Transistorausgänge entsprechend den eingestellten Parametern. Das Display zeigt die aktuelle Systemtemperatur an, die roten LEDs signalisieren den Schaltzustand der Ausgänge. Display-Modus: (Anzeige der Parameter und der eingestellten Parameterwerte) Das Gerät geht durch kurzen Druck auf die Taste “Mode/Enter”... -
Seite 7: Einstellbare Parameter
3. Einstellbare Parameter (Menüstruktur: siehe vordere Ausklappseite) Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert. Einstellbereich in Schritten von °C -39,5 ... +125 °F -39 ... +257 Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert. Einstellbereich in Schritten von °C -40 ... -
Seite 8: Montage
Min-Max-Speicher für Systemtemperatur • Hi: Anzeige der höchsten gemessenen Temperatur • Lo: Anzeige der niedrigsten gemessenen Temperatur Löschen des Speichers: - Drücken Sie die “Mode/Enter”-Taste, bis HI oder Lo erscheint. - Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “- - -”... -
Seite 9: Elektrischer Anschluß
Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt. Achtung: Die Sensorspitze darf die Rohrwand nicht berühren. Montagemaß mit Montagemaß mit Montagemaß mit M12-Adapter G¼-Adapter G½-Adapter 5. Elektrischer Anschluß Das Gerät darf nur von einer Elektrofachkraft installiert werden. -
Seite 10: Programmieren
6. Programmieren Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter Mode/Enter Set im Display erscheint. Drücken Sie die Taste Set und halten Sie sie gedrückt. Mode/Enter Set Der aktuelle Parameterwert wird 5s lang angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste). -
Seite 11: Inbetriebnahme / Betrieb
7. Inbetriebnahme / Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Störanzeigen während des Betriebs: = Temperatur zu hoch = Temperatur zu niedrig (blinkend) = Kurzschluß in Schaltausgang 1 / 2; der betreffende Ausgang ist abgeschaltet. 8. Maßzeichnung M12 x1 1 7-Segment-Anzeige 2 Programmiertaste 3 Innengewinde M18x1.5... -
Seite 12: Technische Daten
9. Technische Daten Meßbereich ......-40...+125°C / -40...+257°F Betriebsspannung [V] ....... 18 ... 30 DC Strombelastbarkeit [mA] . -
Seite 13: Eingestellte Parameterwerte
