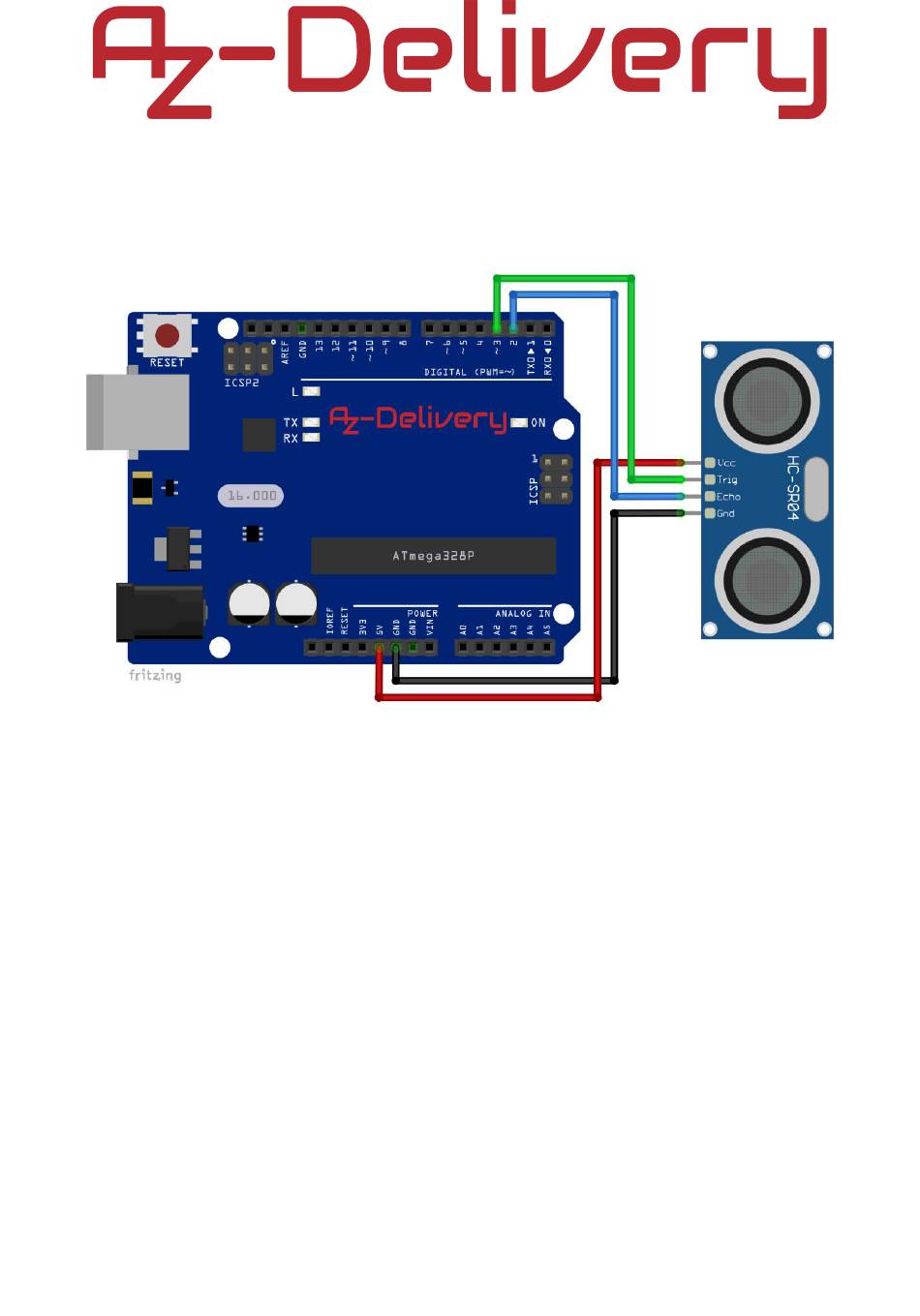

Verbindung des Moduls mit dem Atmega328P
HC-SR04 Pin
>
VCC
>
GND
>
ECHO
>
TRIG
>
Mc Pin
5V
GND
D2
D3
Roter Draht
Schwarzer Draht
Blauer Draht
Grüner Draht
