Verbindung des Moduls mit dem Raspberry Pi

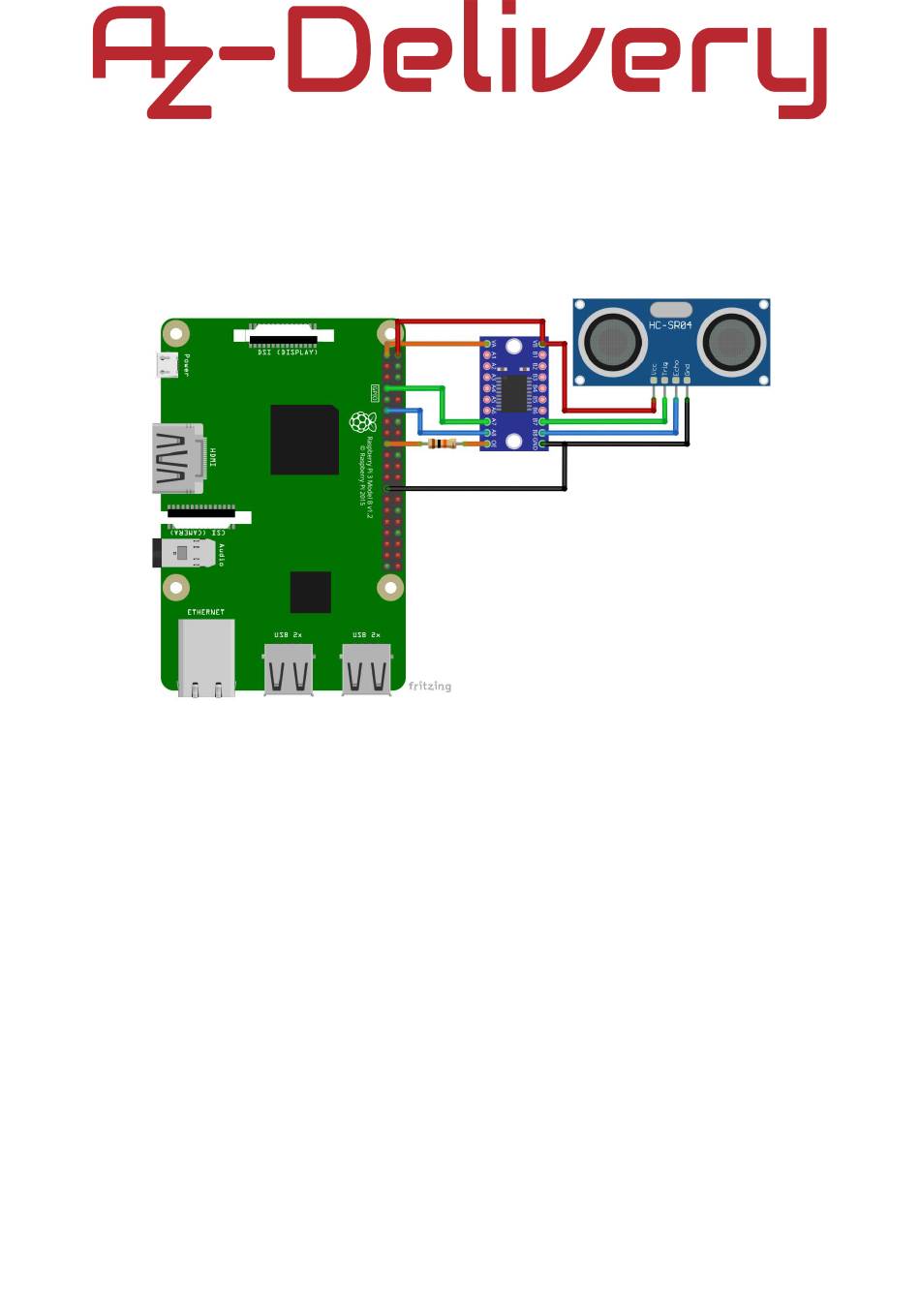

Verbinden Sie den Sensor mit dem Raspberry Pi, wie unten abgebildet:
HC-SR04 Pin
>
VCC
>
5V
GND
>
GND
TRIG
>
GPIO4
ECHO
>
GPIO17
* LLC – Logic Level Converter
LLC pin
>
Raspberry Pi pin
VA
>
3V3
VB
>
5V
GND
>
GND
OE
>
3V3
Bringen Sie zwischen OE pin des LLC und 3V3, einen 10kΩ Pull-Up-
Widerstand an.
Raspberry Pi Pin
[pin 2]
[pin 25]
[pin 7] via LLC*
[pin 11] via LLC*
[pin 1]
[pin 2]
[pin 25]
[pin 17]
Roter Draht
Schwarzer Draht
Grüner Draht
Blauer Draht
Oranger Draht
Roter Draht
Schwarzer Draht
Oranger Draht
