Extech MA440 Benutzerhandbuch
400 a ac strommesszange dmm
Verwandte Anleitungen für Extech MA440
Inhaltszusammenfassung für Extech MA440

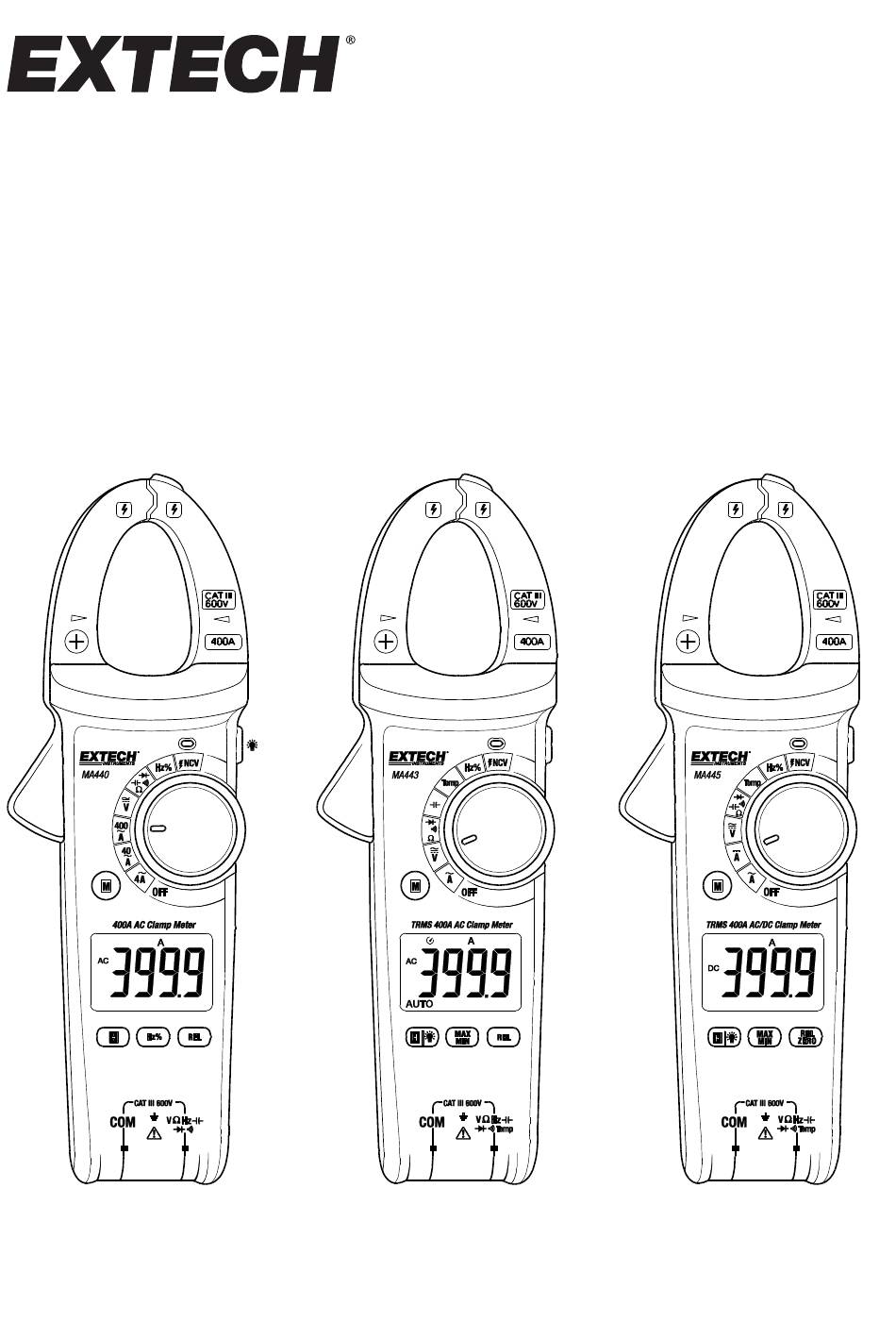

- Seite 1 BENUTZERHANDBUCH Modell MA440 400 A AC Strommesszange DMM Modell MA443 True-RMS 400 AC Strommesszange DMM Modell MA445 True-RMS 400 A AC/DC Strommesszange DMM Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
-
Seite 2: Einführung
Vielen Dank, dass Sie sich für den Kauf einer Strommesszange der EX44x-Serie 400 A entschieden haben. Die MA440 ist eine 400 A AC-Strommesszange mit insgesamt 9 Funktionen. Die MA443 ist eine 400 A True-RMS AC-Strommesszange mit 10 Funktionen, einschließlich von TRMS AC-Messungen und Thermoelement Typ K Die MA445 ist eine 400 A AC/DC True-RMS-Strommesszange mit 11 Funktionen, einschließlich... - Seite 3 WARNUNGEN WARNUNGEN kennzeichnen gefährliche Bedingungen und Aktivitäten, die zu VERLETZUNGEN oder TOD führen können. Prüfen Sie Strommesszange und Messfühler auf Schäden und anomalen Betrieb. Verwenden Sie das Messgerät nicht bei beschädigter Isolierung des Messfühlers, bei Problemen mit dem Display des Messgeräts, einer anomalen Funktion des Messgeräts usw.
-
Seite 4: Sicherheitssymbole
16. Überprüfen Sie den Messgerätbetrieb, indem Sie eine bekannte Spannung messen. Lassen Sie das Messgerät im Zweifelsfall warten. 17. Um Falschmessungen zu vermeiden, die zu Stromschlägen und Verletzungen führen können, die Batterie bei einer "Batterie schwach"-Anzeige umgehend ersetzen. 18. Trennen Sie bei Anbringung oder Entfernen der Stromklemmen die zu testende Installation von der Stromquelle oder tragen Sie dabei geeignete Schutzkleidung. -
Seite 5: Beschreibung Des Messgeräts
M (Modus)-Taste LCD-Hintergrundbeleuchtung Steuertasten (siehe Beschreibung unten) Negative COM-Eingangsbuchse Positive Eingangsbuchse Funktionsauswahl NCV-Alarmsymbol Taste Hintergrundbeleuchtung (MA440) oder Taste Betriebsbeleuchtung (MA443 und MA445) NCV-Sensor Hinweis: Das Batteriefach befindet sich auf der Rückseite des Messgeräts Abb. 1 – Beschreibung des Messgeräts Beschreibung des Displays Symbol für den Relativ-... -
Seite 6: Steuertasten
Diese Funktion finden nur Anwendung für die Modi AC/DC-Spannung, AC- Stromstärke, Widerstand und Temperatur. Kurz drücken zum Verlassen. (Nur MA440) Kurz drücken, um zwischen den Messungen für Frequenz (Hz) und Tastgrad (%) umzuschalten für die Schalterpositionen Spannung und Hz. Die Modelle MA443 und MA445 verfügen über einen Tastgrad-Modus, auf den über die MODE-... -
Seite 7: Bedienungshinweise
Betätigen Sie den Funktionsschalter in die AUS-Position, um das Messgerät auszuschalten. Das Messgerät ist mit einer Abschaltautomatik (APO) ausgestattet, mit der sich das Messgerät nach 30 Minuten (MA440) oder 15 Minuten (MA443/MA445) Inaktivität AUSSCHALTET. Die Modelle MA443/MA445 geben vor der automatischen Abschaltung einen Warnton aus. -
Seite 8: Messung Der Ac-Stromstärke
Drehen Sie den Funktionsschalter in die Position AC-Stromstärke ( für MA443 und MA445 oder 4 /40 /400 für MA440). Für das Modell MA440 beginnen Sie mit der höchsten Bereichseinstellung (400A) und reduzieren den Bereich schrittweise nach Bedarf, insbesondere mit Signalen, deren Bereich unbekannt ist. -
Seite 9: Messung Der Dc-Stromstärke (Ma445)
Messung der DC-Stromstärke (MA445) WARNUNG: Arbeiten Sie nicht mit dem Messgerät oberhalb der Finger/Handschutz-Abgrenzung. VORSICHT: Beachten Sie CAT III 600V in Bezug auf die Masse für die Zange. VORSICHT: Messen Sie nur in einem Temperaturbereich von 0 ~ 40 Drehen Sie den Funktionsschalter in die -Position. - Seite 10 Messwert). Die Taste REL lang drücken, um den Relativ-Modus zu aktivieren/deaktivieren. Die MA440 kann die Frequenz (Hz) oder den Tastgrad (%) der gemessenen Spannung anzeigen. Die Taste Hz % kurz drücken, um zwischen den Messungen für Frequenz und Tastgrad umzuschalten. Für die MA443/MA445 finden Sie im folgenden Abschnitt Frequenz Informationen über Frequenz und...
-
Seite 11: Messung Des Widerstands
Messung des Widerstands WARNUNG: Trennen Sie die Stromquelle von dem zu testenden Schaltkreis und entladen Sie sämtliche Kondensatoren vor der Durchführung von Durchgangsmessungen. Auf dem Messgerät wird OL angezeigt, wenn es sich bei dem messenden Schaltkreis um einen offenen Stromkreis handelt oder wenn die Messung den Maximalbereich des Messgeräts überschreitet. -
Seite 12: Messung Des Durchgangs
Verwenden Sie mit den Modellen MA443 und MA445 die Taste M (Modus) für die Anzeige des Tastgrads in %. Verwenden Sie mit dem Modell MA440 die Taste Hz% für die Anzeige des Tastgrads in % Abb. 8 – Frequenzmessungen MA44x-de-DE_V1.1 4/23... -
Seite 13: Messung Der Kapazität
Messung der Kapazität WARNUNG: Trennen Sie die Stromquelle von dem zu testenden Schaltkreis und entladen Sie sämtliche Kondensatoren vor der Durchführung von Kapazitätsmessungen. Drehen Sie den Funktionsschalter in die -Position. Verwenden Sie die Taste M (Modus) für die Auswahl des Symbols für die Kapazitätsanzeige bei Bedarf Stecken Sie den schwarzen Bananenstecker der Leitung in die negative COM-Buchse. -
Seite 14: Prüfung Von Dioden
Prüfung von Dioden WARNUNG: Trennen Sie die Stromquelle von dem zu testenden Schaltkreis und entladen Sie sämtliche Kondensatoren vor der Durchführung von Diodenmessungen. Legen Sie keine Spannungen > 0 V DC oder AC an dieses Messgerät an. Drehen Sie den Funktionsschalter in die osition. - Seite 15 Messung von Temperaturen (MA443 und MA445) WARNUNG: Das im Lieferumfang enthaltene Thermoelement ist NICHT für den gesamten angegebenen Temperaturbereich des Messgeräts ausgelegt. Bitte bestimmen Sie den Temperaturbereich der vorgegebenen Anwendung, bevor Sie versuchen, das im Lieferumfang enthaltene Thermoelement zu verwenden. Erwerben Sie ein anderes Thermoelement, wenn der Bereich der Anwendung den Bereich des im Lieferumfang enthaltenen Thermoelements überschreitet.
-
Seite 16: Kontaktlose Spannungserkennung (Ef/Ncv)
Drehen Sie den Funktionsschalter in die Position NCV In diesem Modus zeigen die Messgeräte MA443 und MA445 'EF' (elektromotorische Kraft) an und die MA440 zeigt 'OL' an. Diese zeigen an, dass sich das Messgerät im NCV-Modus befindet, aber keine AC-Spannung und kein elektromagnetisches Feld erkannt wird. -
Seite 17: Wartung
Wartung WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das Messgerät von allen Schaltkreisen und schalten es vor dem Öffnen des Gehäuses AUS. Arbeiten Sie mit offenem Gehäuse nicht mit dem Gerät. Reinigung und Lagerung Reinigen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel; benutzen Sie keine Scheuermittel oder Lösungsmittel. -
Seite 18: Technische Daten
± (1,5 % + 5 Ziffern) True-RMS-Spannung (MA443 und MA445), geeignet für einen Bereich von 10 %~100 % Eingangsimpedanz: ≥ 10 MΩ; Frequenzverlauf: 50~60 Hz (MA440 und MA443) und 40~400 Hz (MA445) MA443/MA445 Zu berücksichtigen in Bezug auf den AC-Scheitelfaktor: a) 3 % hinzufügen, wenn Wellenfaktor 1 ~ 2... -
Seite 19: Kapazität
± (1,2% + 3 Ziffern) 4.000M Ω 0,001 M Ω ± (2,0% + 5 Ziffern) 40,00 M Ω 0,01 M Ω Leerlaufspannung: ca. 1,5 V (MA440) und 0,4 V (MA443 und MA445) Durchgang 400,0 Ω 0,1 Ω ± (1,2% + 2 Ziffern) 600V AC/DC Durchgang: Akustisches Signal AN ≤10Ω. -
Seite 20: Kontaktlose Spannungserkennung (Ncv)
0,1 ~ 99,9 Tastgrad (%) 0,1 % ± (2,5%) 600 V AC/DC Arbeitszyklusempfindlichkeit (Eingangsamplitude): 0.5 V RMS ~ 20 V RMS; Der Tastgrad ist anwendbar für ≤10 kHz Rechteck Festgelegter Genauigkeitsbereich: Bereich von 10 % ~ 90 % Die Genauigkeit ist nicht spezifiziert für Duty Cycle-Messungen, die an Schaltkreisen mit >30 Vrms durchgeführt werden -40~40 ±... -
Seite 21: Allgemeine Daten
600 V AC/DC maximal angelegt an den einzelnen Anschlüssen Batterietiefstandsanzeige wird angezeigt Abschaltautomatik Nach 30 Minuten (MA440) oder 15 Minuten (MA443 und MA445) Drücken Sie während dem EINSCHALTEN des Messgeräts die Taste M, um APO zu deaktivieren (nur MA443 und MA445) Betriebstemperatur und Feuchtigkeit 0~30C (32~86F);... -
Seite 22: Zweijährige Garantie
Zweijährige Garantie Teledyne FLIR garantiert, dass dieses Gerät der Marke Extech zwei Jahr ab Versanddatum frei von Defekten an Teilen und Verarbeitung ist (für Sensoren und Kabel gilt eine eingeschränkte, sechsmonatige Garantie). Den vollständigen Garantietext finden Sie unter http://www.extech.com/support/warranties. Kalibrierungs- und Reparaturservices Teledyne FLIR bietet Kalibrierungs- und Reparaturservices für die Produkte der Marke Extech an,...
