• Kapillare aus der Koaxialleitung um 10 cm
herausziehen
• Kapillare in die Auslassöffnung einstecken
und in den unteren Steckverbinder schie-
ben († A Abb. 5).
• Kapillare leicht ziehen, um zu prüfen, dass
sie hält.
• Rohr der Koaxialleitung in die Auslassöff-
nung einstecken und in den oberen Steck-
verbinder schieben († B Abb. 5).
• Rohr leicht ziehen, um zu prüfen, dass es
hält.
4.3.2 Anschluss Koaxialleitung / Düse
Der Anschluss der Koaxialleitung
!
darf nur von entsprechend quali-
fiziertem und eingewiesenem Fachper-
sonal durchgeführt werden.
Die Koaxialleitung muss zuerst an
!
den Modulauslass und dann an
die Düse angeschlossen werden.
Bei der Montage/Demontage darf
!

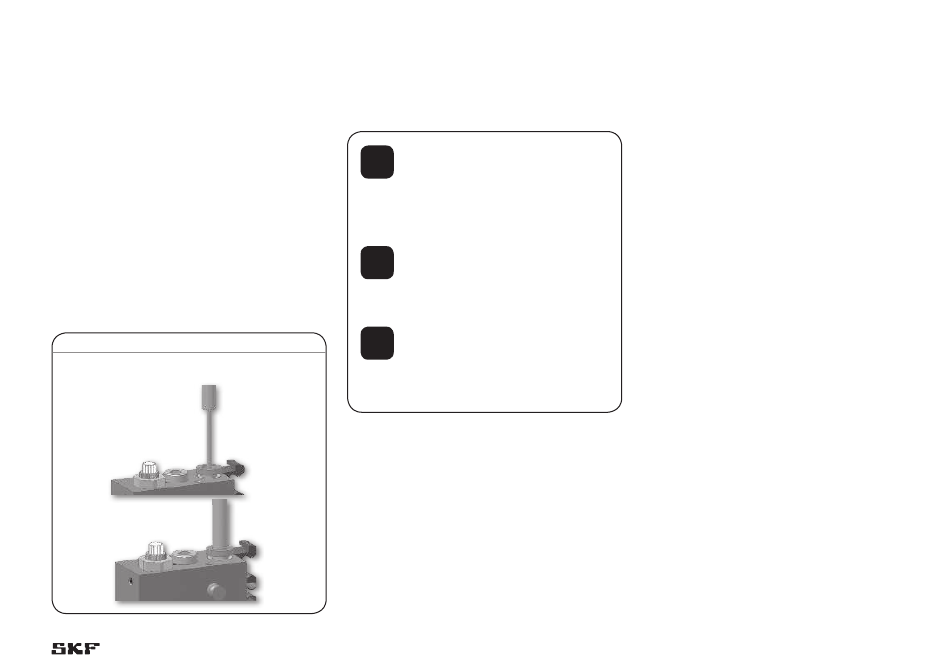

Abb. 5
die Koaxialleitung keinesfalls ver-
dreht, geknickt oder gequetscht werden.
A
Die Länge der Koaxialleitung zwischen dem
Modulauslass und der Düse liegt zwischen 1
bis 5 m. Für größere Längen nehmen Sie
bitte mit dem SKF Service Center Kontakt.
B
Schritt 1 († Abb. 6).
• Düse (1) von dem Endrohr (3) (Glieder-
rohr oder biegsamem Kupferrohr)
abschrauben.
• Kapillare (7) durch den Steckverbinder (6)
des Befestigungsblocks (5) schieben, bis
sie aus dem Endrohr (3) herauskommt.
Schritt 2
• Rohr (8) der Koaxialleitung (9) in den
Steckverbinder (6) des Befestigungsblocks
(5) schieben.
• Koaxialleitung (9) leicht ziehen, um zu
prüfen, dass das Rohr (8) fest hält.
• Kapillare (7) aus dem Endrohr (3) straff
ziehen und auf 15 bis 25 mm kürzen. Ka-
pillare festhalten, damit sie nicht zurück-
gezogen wird.
Schritt 3
• Kapillare (7) in den Steckverbinder (10)
der Düse (1) schieben.
• Kapillare (7) leicht ziehen, um zu prüfen,
dass sie fest hält.
Schritt 4
• Düse (1) einschrauben.
23
