Installationshandbuch | PROFIBUS-Karte
2 Installation
2.1 Installation der Erweiterungskarte
Vorgehensweise
1. Drücken Sie einen kleinen flachen Schraubendreher in den Schlitz in der Mitte der Abdeckung der Erweiterungsschnittstelle und
lösen Sie die Abdeckung vom Softstarter.
2. Richten Sie die Karte an der Erweiterungsschnittstelle aus.
3. Schieben Sie die Karte vorsichtig in den Führungsschienen ein, bis sie in den Softstarter einrastet.
Beispiel:
1

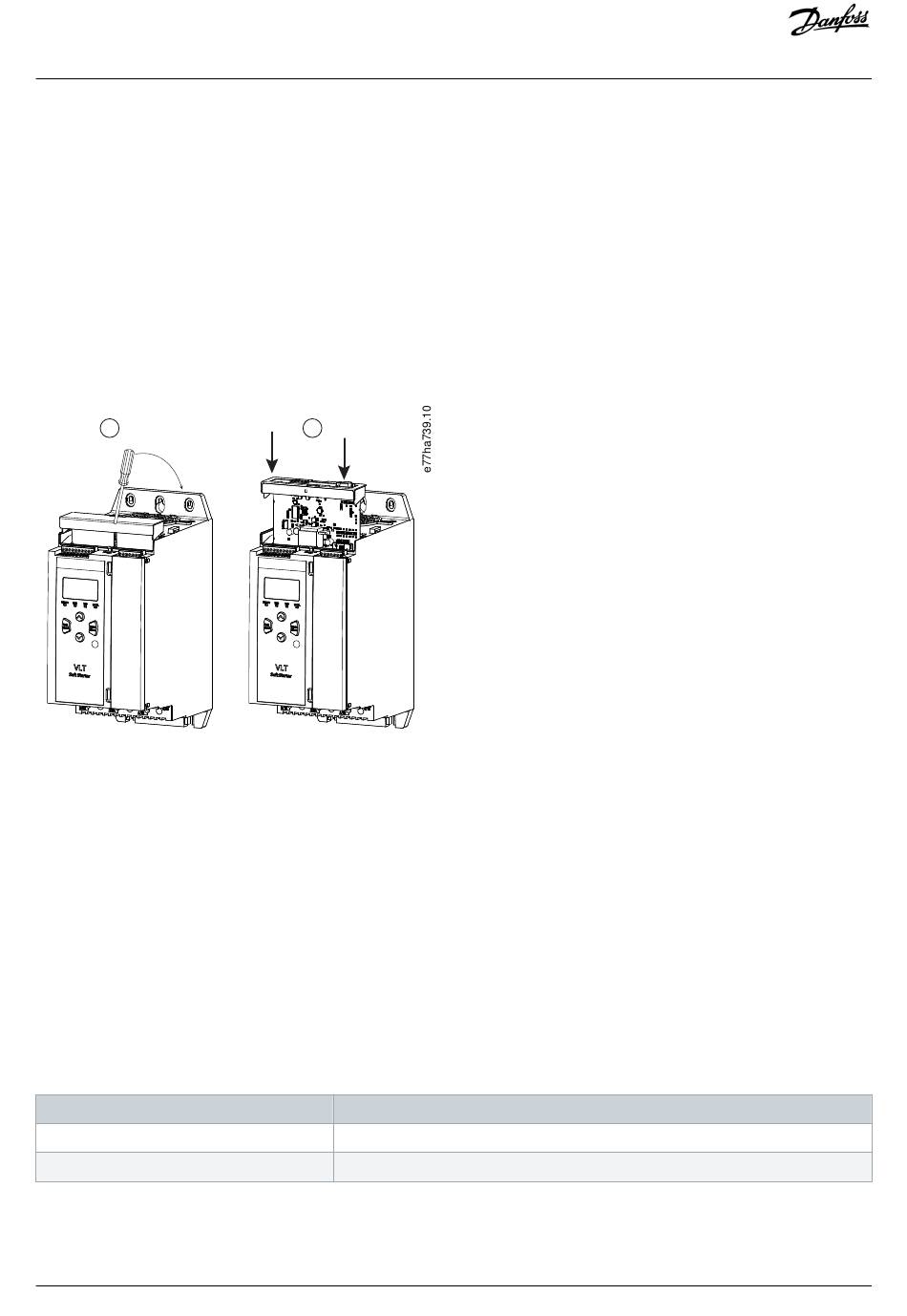

Abbildung 1: Installation der Erweiterungskarten
2.2 Anschluss an das Netzwerk
Prerequisites:
Die Erweiterungskarte muss im Softstarter installiert werden.
Vorgehensweise
1. Stellen Sie die Steuerspannung wieder her.
2. Schließen Sie Feldverdrahtung über den DB9-Stecker an.
Beispiel:
Tabelle 1: DB9-Stecker
PIN-Nummer
1
2
Danfoss A/S © 2018.09
2
Zuweisung
Abschirmung
24 V DC negativ (optional)
Installation
AQ277154583779de-000101 / 175R1181| 5
