4) Test der Spindelarbeit.
Verlassen Sie die Einstellungen, versetzen Sie Mach4 in den Zustand "Enable" (die Schaltfläche in der unteren
linken Ecke des Bildschirms), geben Sie den Befehl "M3 S100" in die MDI-Zeile ein und drücken Sie die
Schaltfläche "Cycle Start Gcode". Nun sollte die Spindel beginnen, sich mit einer Geschwindigkeit von 100
Umdrehungen im Uhrzeigersinn zu drehen. Wenn dies geschehen ist, haben Sie das Ende der Konfiguration
der Funktion "Spindelachse" erreicht und können die Funktion "Spindelpositionierung (M19)" ausführen.

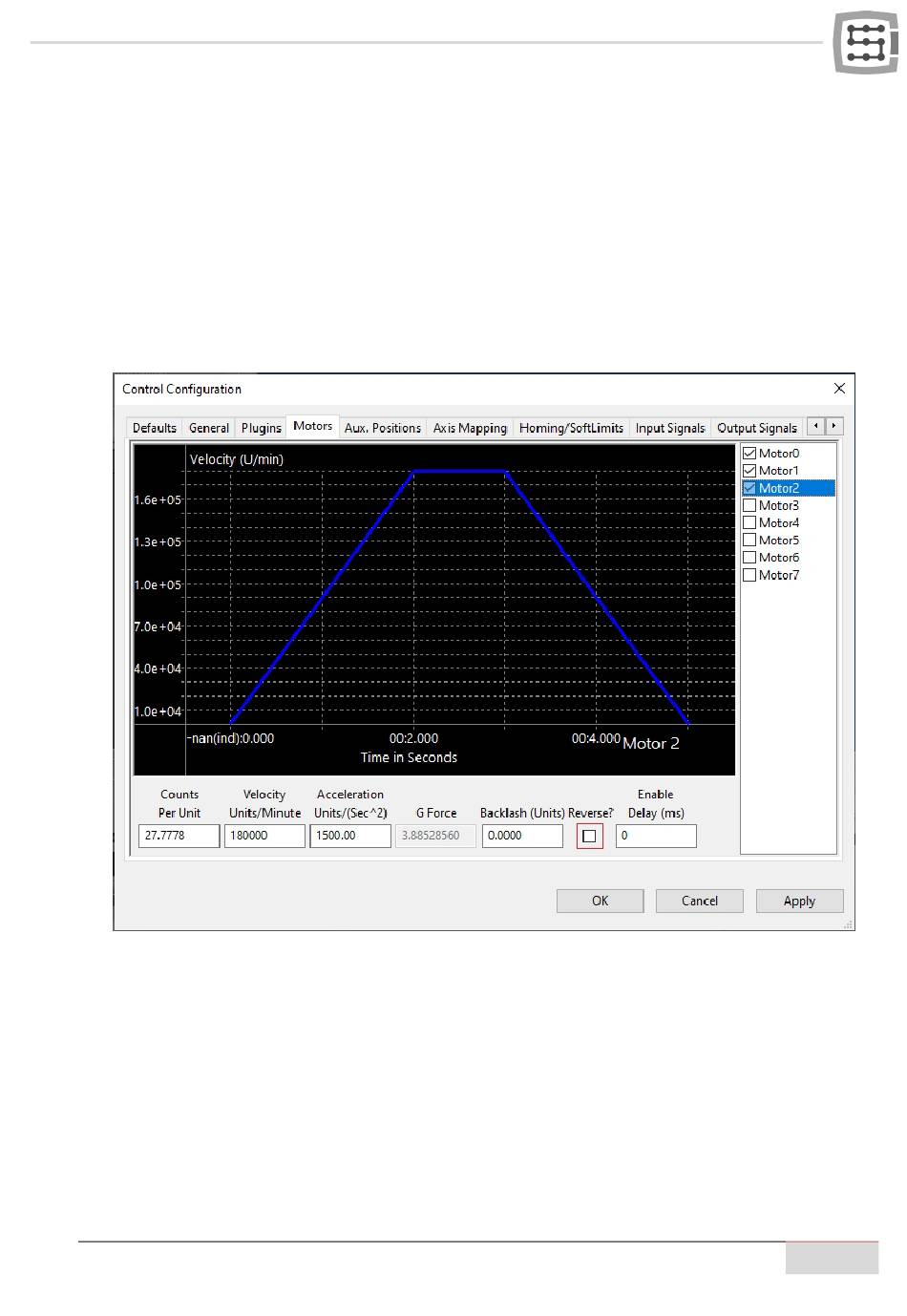

Wenn sich die Spindel gegen den Uhrzeigersinn dreht, müssen Sie auf die Registerkarte "Motor" gehen und die
Option "Rückwärts" verwenden:
CS-Lab s.c. | CSMIO/IP Bewegungssteuerungen: Spindel-Achse in
Mach4
8
