Diese Funktion ermöglicht die Verwendung eines als OB-Achse eingestellten Servoantriebs zum Antrieb einer
Spindel (der Servoantrieb wird direkt zur OB-Achse).
Um die Funktion "Spindelachse" auszuführen, befolgen Sie die in den folgenden Abschnitten beschriebenen
Schritte genau, da jede Abweichung dazu führen kann, dass diese Funktion nicht richtig funktioniert.
1)
Achsen-Mapping

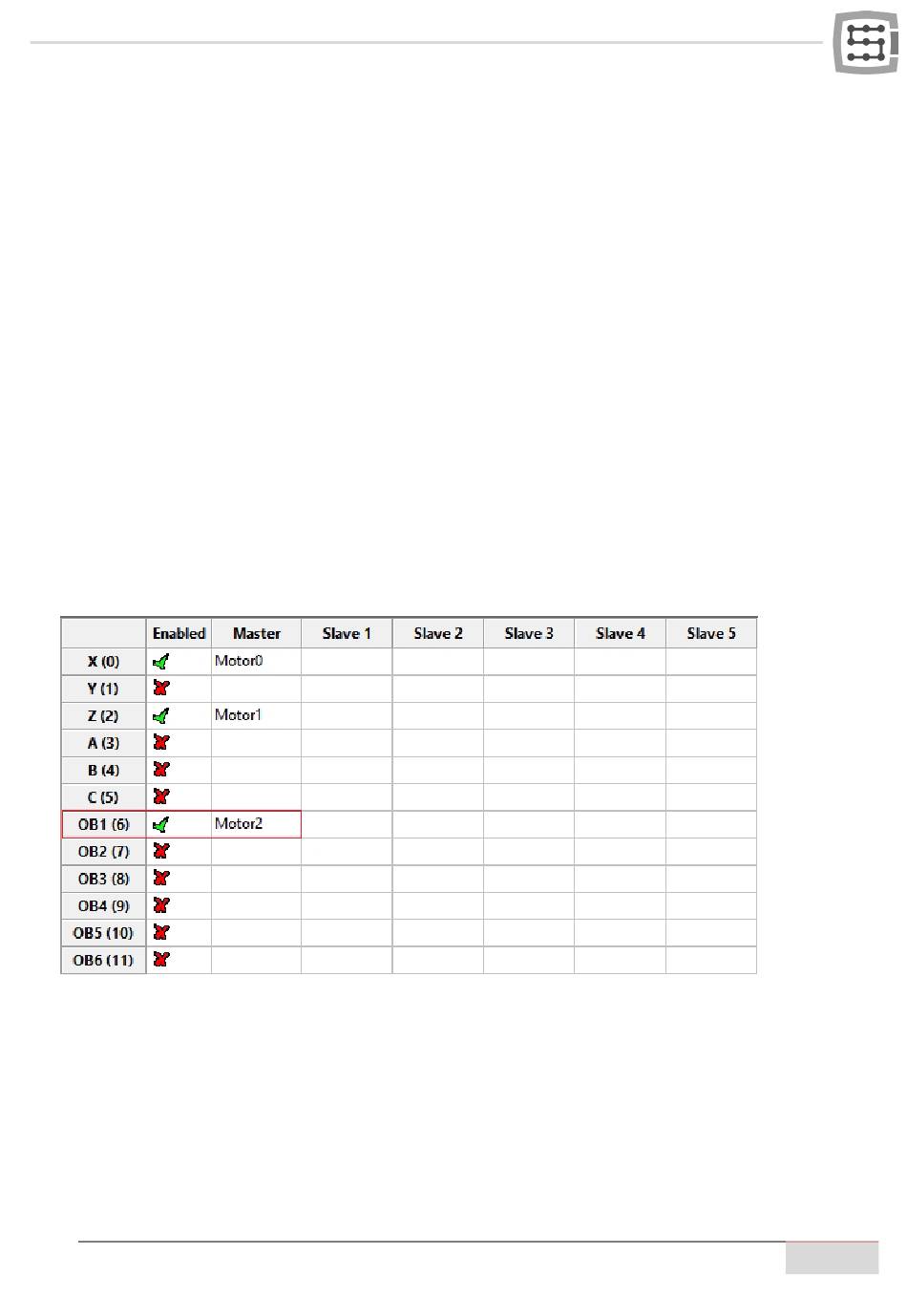

Gehen Sie zu "Konfigurieren/Steuerung.../Achsenzuordnung". Wählen Sie im angezeigten Fenster eine der
freien "OB"-Achsen, dann in der Spalte "Master" den freien "Motor" und schalten Sie die Achse ein, indem
Sie ein grünes Häkchen in der Spalte "Aktiviert" setzen. In meinem Fall habe ich die Achsen OB1 und
Motor2 gewählt.
Erinnern Sie sich:
Die Nummer des ausgewählten "Motors" ist im Falle einer CSMIO/IP-S-Steuerung eine Ausgangs(kanal)-
Schritt-/Drehzahlnummer, und im Falle einer CSMIO/IP-A-Steuerung eine Nummer eines Encodereingangs (-
kanals) und eines Ausgangs (-kanals) der analogen +/-10V.
Spindelachse
