Warten des Luftfilters
Wartungsintervalle/Spezifikation
Schaumeinsatz: Reinigen und ölen Sie den Schaumeinsatz
nach jeweils 25 Betriebsstunden.
Papiereinsatz: Alle 100 Betriebsstunden reinigen.
Tauschen Sie ihn nach jeweils 300 Betriebsstunden aus.
Hinweis: Reinigen Sie den Luftfilter bei besonders viel
Staub und Sand im Arbeitsbereich häufiger (alle paar
Stunden).
Ausbau von Schaum- und Papiereinsätzen
1. Kuppeln Sie das Schneidwerk (ZWA) aus, stellen Sie
die Feststellbremse fest und stoppen Sie den Motor.
2. Reinigen Sie den Bereich um den Luftfilter herum, um
zu verhindern, dass Schmutz in den Motor fällt und
Schäden verursacht. Schrauben Sie die Verschluss-
muttern los und entfernen die Luftfilterabdeckung
(Bild 21).
3. Entfernen Sie die Luftfiltergruppe (Bild 21).
4. Schieben Sie den Schaumeinsatz vorsichtig vom
Papiereinsatz herunter (Bild 21).
1
Ô Ô Ô Ô
Ô Ô Ô Ô
Ô Ô Ô Ô
Ô Ô Ô Ô
Ô Ô Ô Ô
Ô Ô Ô Ô
5

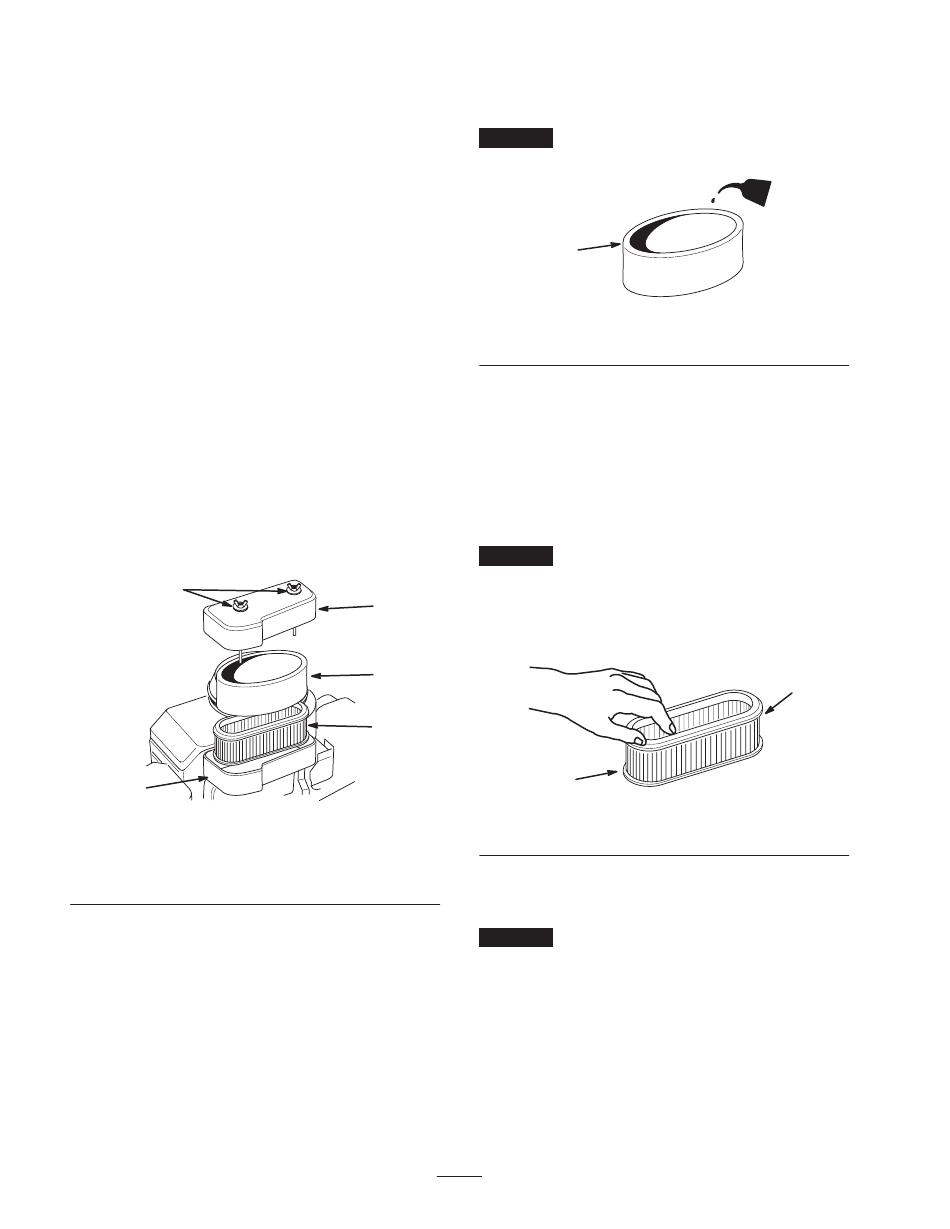

Bild 21
1. Mutter – Deckel
2. Luftfilterabdeckung
3. Schaumeinsatz
Reinigen des Schaumeinsatzes
1. Waschen Sie den Schaumeinsatz mit Flüssigseife und
warmem Wasser. Spülen Sie den sauberen Einsatz
gründlich.
2. Drücken Sie den Einsatz in einem sauberen Lappen
aus, um ihn zu trocknen.
2
3
4
2072
4. Papiereinsatz
5. Luftfilterunterteil
22
3. Gießen Sie etwas Öl auf den Einsatz (Bild 22).
Drücken Sie den Einsatz, um das Öl zu verteilen.
Wichtig
Tauschen Sie den Schaumeinsatz aus, wenn er
beschädigt oder angerissen ist.
Ô Ô Ô Ô Ô Ô
Ô Ô Ô Ô Ô
Ô Ô Ô Ô Ô Ô
Ô Ô Ô Ô Ô
1
Ô Ô Ô Ô Ô Ô
Ô Ô Ô Ô Ô
Ô Ô Ô Ô Ô Ô
Ô Ô Ô Ô Ô Ô
Bild 22
1. Schaumeinsatz
Reinigen des Papiereinsatzes
1. Klopfen Sie den Einsatz leicht auf eine flache
Unterlage, um Staub und Schmutz zu beseitigen
(Bild 23).
2. Untersuchen Sie den Einsatz auf Risse, einen öligen
Film und Schäden an der Gummidichtung.
Wichtig
Reinigen Sie den Papiereinsatz nie mit
Druck-
luft oder Flüssigkeiten wie Lösungsmittel, Benzin oder
Kerosin. Tauschen Sie den Papiereinsatz aus, wenn er be-
schädigt ist oder nicht gründlich genug gereinigt werden
kann.
2
Bild 23
1. Papiereinsatz
Einbau der Schaum- und Papiereinsätze
Wichtig
Lassen Sie, um Motorschäden zu vermeiden,
den Motor nie ohne angebrachten Schaum- und Papierluft-
filter laufen.
1. Schieben Sie das Schaumelement vorsichtig auf den
Papiereinsatz (Bild 21).
2. Schieben Sie die Luftfiltergruppe auf das Luftfilter-
unterteil (Bild 21).
3. Bringen Sie den Luftfilterdeckel an und verschließen
ihn mit den beiden Deckelmuttern (Bild 21).
2
m–5710
2. Öl
1
m–5709
2. Gummidichtung
