Einbau der Schaltstangen
1. Drehen Sie eine Stangenarmatur ungefähr 51 mm in
jede Schaltstangen, (Bild 9) oder bis die obere Schalt-
leiste ungefähr senkrecht zum Boden ist (Bild 10).
2. Befestigen Sie die Stangenarmaturenenden mit
Lastösenbolzen, Scheiben und Splinten an den
Befestigungslöchern im Spannscheibenbügel (Bild 9).
1
4
2

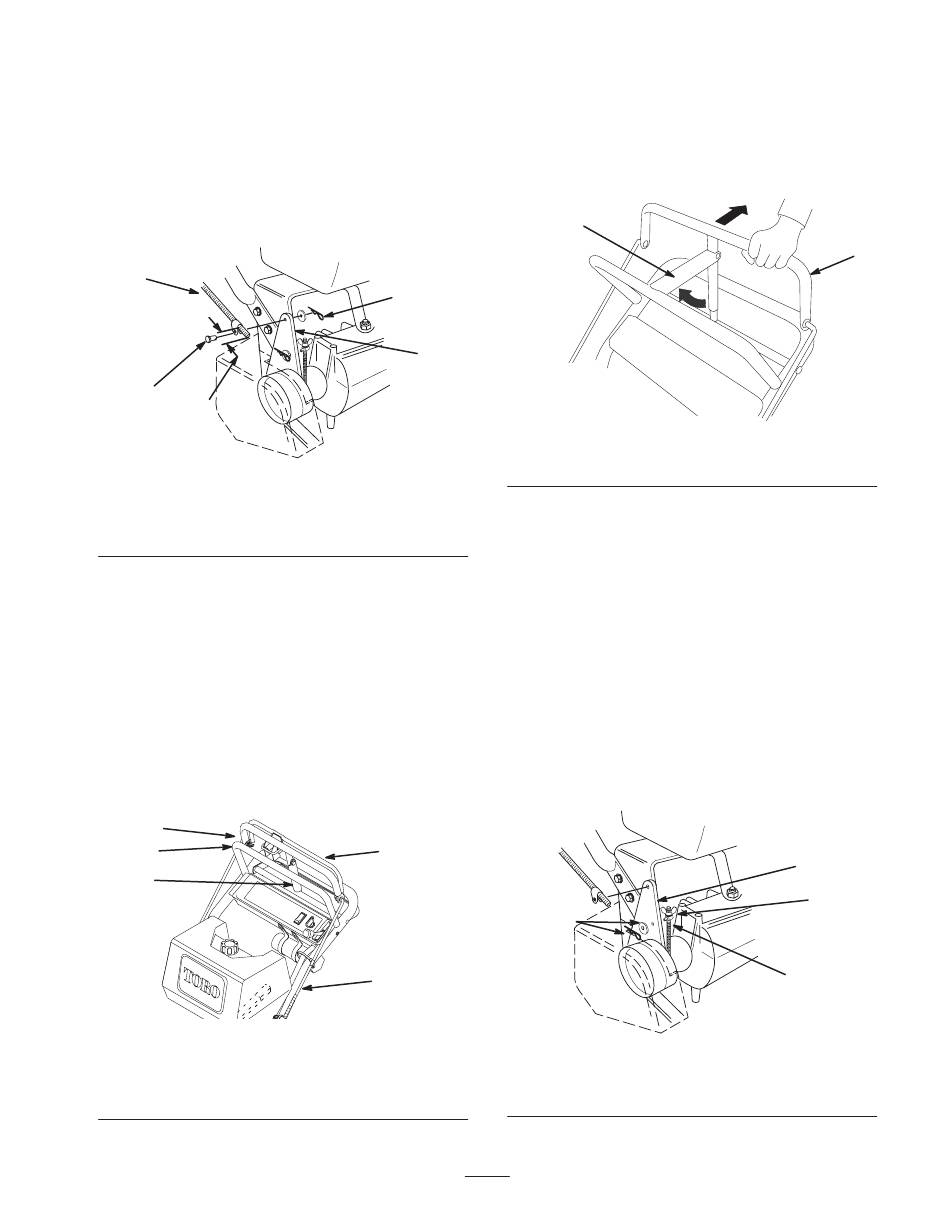

Bild 9
1. Schaltgestänge und
Armatur
2. 51 mm
3. Prüfen Sie den Abstand zwischen der oberen Schalt-
leiste und dem oberen Griff, wenn die Radriemen ganz
eingekuppelt sind. Der Abstand sollte 25–32 mm
betragen (Bild 10).
Hinweis: Die Schaltleiste und der obere Griff müssen im
gelösten und im Bremszustand parallel zueinander sein.
4. Kontrollieren Sie die Funktion. Entfernen Sie, wenn
eine Einstellung erforderlich ist, den Splint, mit dem
die Stange an der oberen Schaltleiste befestigt ist.
Drehen Sie die Stange zur korrekten Einstellung in die
Armatur ein oder daraus heraus und montieren sie mit
dem Splint an der oberen Schaltleiste.
5
2
3
Bild 10
1. Schaltgestänge
2. Starre Schaltleiste
3. Feststellbremshebel
4
3
2154
3. Spannscheibenbügel
4. Lastösenbolzen, Scheibe
und Splint
4
1
m–4183
4. Obere Schaltleiste
5. 25–32 mm
15
5. Kontrollieren Sie die Feststellbremse auf ihre ein-
wandfreie Einstellung. Das Bremsgestänge muss so
eingestellt sein, dass der Feststellbremshebel fest ist,
wenn er gegen die starre Leiste gedrückt wird,
während Sie die obere Schaltleiste nach hinten ziehen
(Bild 11).
2
Bild 11
1. Obere Schaltleiste
6. Entfernen Sie, wenn eine Einstellung der Bremse
erforderlich ist, den Splint und die Scheibe, mit denen
die Bremsstangenarmatur am Mitnehmerbügel
befestigt ist (Bild 12).
7. Drehen Sie die Flügelmutter am Bremsgestänge auf
oder ab und sichern die Armatur am Mitnehmerbügel
ab (Bild 12). Kontrollieren Sie die Einstellungen und
stellen bei Bedarf nach.
Hinweis: Stellen Sie sicher, dass das Bremsgestänge im
vorderen (F) Befestigungsloch im Mitnehmerbügel
eingebaut wird.
8. Wiederholen Sie diesen Vorgang an der gegenüber-
liegenden Seite, wenn eine Einstellung erforderlich ist,
um die Schaltleiste und starre Leiste in Position zu
halten.
3
Bild 12
1. Spannscheibenbügel
2. Bremsstangenarmatur
1
m–5233
2. Feststellbremshebel
1
4
2
2156
3. Splint und Scheibe
4. Flügelmutter
